LU1T041C-43 LF / LU1S041F-43 LF RJ45 พอร์ตเดียว 10/100 BASE-TX Filter

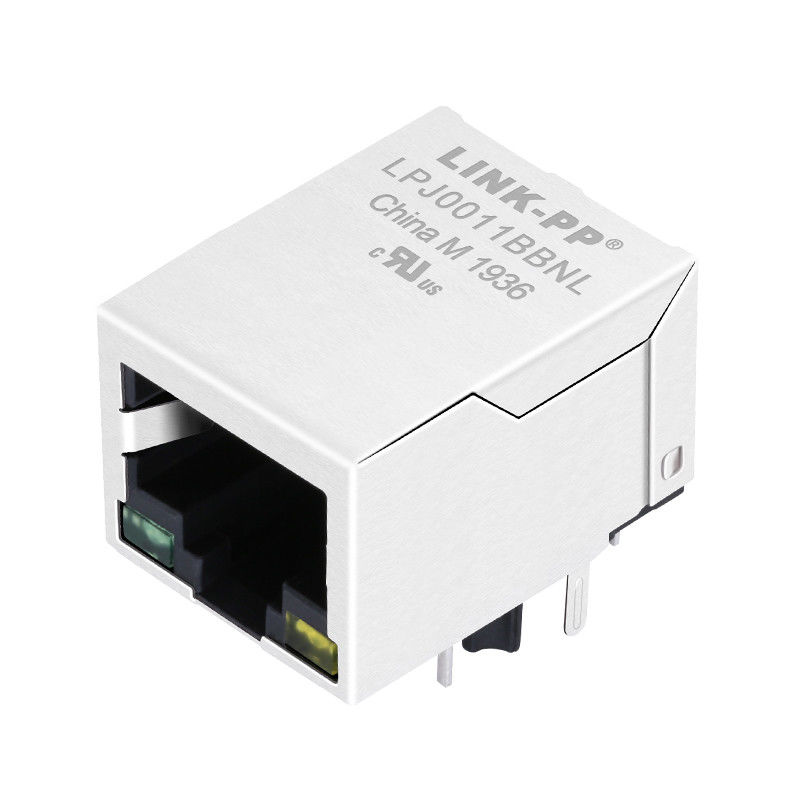

รายละเอียดรวดเร็วของ LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 เครื่องเชื่อมแม่เหล็กบูรณาการ

1การสอดคล้องกับมาตรฐาน:

• ตรงกับมาตรฐาน FCC สําหรับเครื่องเชื่อม RJ-45
• สอดคล้องกับมาตรฐาน IEEE802.3u

2ส่วนประกอบอินเทกรีต:

• เครื่องเชื่อม RJ-45 ประกอบด้วยทรานฟอร์เมอร์, เครื่องต่อต้านอุปสรรค, และ เครื่องประกอบความแรงสูง
• ออกแบบขนาดเท่าตัวกับเครื่องเชื่อม RJ-45 มาตรฐาน เพื่อประหยัดพื้นที่ในบอร์ด PCB

3.ผลงาน:

• ลดรังสี EMI เพื่อปรับปรุงผลงาน EMI ทั่วไป
• ออกแบบให้ใช้ในการส่ง 10/100 BASE ผ่านเคเบิล UTP-5
• ประกอบด้วยไฟ LED แบบบูรณาการ 2 ตัว (ไม่จํากัด)

4. EMI และการแยกสัญญาณ:

• สายสัญญาณ LED ถูกแยกจากสายสัญญาณ Ethernet เพื่อลด EMI และการพูดข้าม

5. RoHS ความสอดคล้อง:

• สอดคล้องอย่างเต็มที่กับความต้องการ RoHS

6ระยะอุณหภูมิ

• ระยะอุณหภูมิการทํางาน: 0 °C ถึง + 70 °C
• ระยะอุณหภูมิการเก็บรักษา: -25°C ถึง +85°C

7- โมเดล:

• รุ่นการออกแบบ: LU1T041C-43 LF / LU1S041F-43 LF
• รูปแบบการผลิตจํานวนมาก: LPJ0011BBNL

คําอธิบาย

1ลักษณะของชนิดสินค้า:

1) ประเภทสินค้า = เครื่องเชื่อม
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การตั้งตั้ง PCB = ทางเข้าด้าน (มุมขวา) / ทางเข้าด้านบน ((ตั้ง)

2. เครื่องติดตั้งกล:
1) การตั้งค่าแจ็ค = 1 x 1

3คุณสมบัติไฟฟ้า:
1) ป้องกัน = ใช่

4. การยุติการทํางาน ลักษณะที่เกี่ยวข้อง
1) EMI Finger - ด้านล่าง = ไม่มี
2) วิธีการปิด = สับ

5ลักษณะของร่างกาย
1) การตั้งค่า Port = Single/Multi
2) นิ้วมือ EMI -ด้านบนและด้านข้าง = ด้วย/ไม่มี
3) แนวทางล็อค = มาตรฐาน - ล็อคลง
4) ความยาวหาง PCB

6. ติดต่อ ลักษณะที่เกี่ยวข้อง
1) เติมเต็มก่อน = ใช่
2) ประเภทปลายการติดต่อ = ผ่านหลุม / ด้านบน Mount

7ลักษณะที่เกี่ยวข้องกับบ้าน:
1) สไตล์เครื่องเชื่อม = แจ็ค

8มาตรฐานอุตสาหกรรม:
1) ความสอดคล้อง RoHS/ELV = สอดคล้อง RoHS, สอดคล้อง ELV
2) กระบวนการ Solder ฟรี โลหะ = Solder คลื่นสามารถ 240 °C

เครื่องเชื่อมคลื่นที่สามารถเชื่อมได้ถึง 260 °C, เครื่องเชื่อมคลื่นที่สามารถเชื่อมได้ถึง 265 °C

การผสมผสานแบบกลับเข้าแบบเป็นตัวเลือก
3) RoHS/ELV Compliance History = สอดคล้องกับ RoHS อยู่เสมอ

9การระบุตัว
1) สี LED ทางซ้าย (ตําแหน่งที่ 1) = สีเขียว - ความต้านทาน 250 โอม
2) สี LED ขวา (ตําแหน่งที่ 2) = เขียว - ความต้านทาน 250 โอม

10เงื่อนไขการใช้:
1) ใช้กับ = บอร์ดวงจรพิมพ์
2) สภาพแวดล้อม = สํานักงาน / สถานที่
3) อุณหภูมิการทํางาน (°C) = 0 - 70/-40 - + 85

11. ไฮโปต: 1500Vrms MIN

รายละเอียดวัสดุของ LU1T041C-43 LF / LU1S041F-43 LF:

1. วัสดุพลาสติก: โครงสร้างสีดําแบบเทอร์โมพลาสติก (UL 94V-0) รับประกันความยืดหยุ่นและความทนทานสูง
2. ปรางโลหะ: ทองแดงที่มีความหนาของนิเคิล 20u "สําหรับการป้องกันที่มีประสิทธิภาพ
3. สายสปริง: โฟสฟอร์ทองแดงที่มีการทองคําเลือกสําหรับการนําไฟที่น่าเชื่อถือ
4. ปิ้นผสม: 0.4x0.4 มิลลิเมตร โฟสฟอร์ทองแดงที่มีผสมผสมสําหรับการติดตั้ง PCB ที่ปลอดภัย
5. เครื่องเชื่อมแบบหลากหลายนี้ เหมาะสําหรับการใช้งานอุตสาหกรรมที่ต้องการผลงานที่แข็งแกร่งและความน่าเชื่อถือสูงในการเชื่อมต่อ Ethernet
