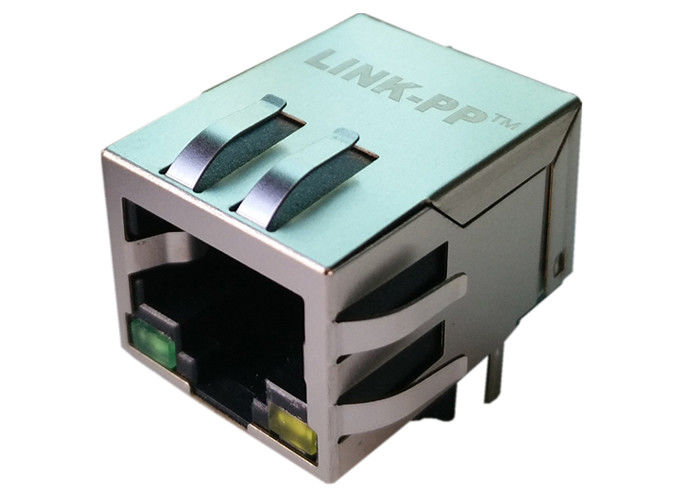

KLA1S109-34 LF Fast Connectors ตัวกรองกิกะไบต์แบบบูรณาการ Rj45

รายละเอียดด่วน

1,000 BASE-T RJ45 1 x 1 ขั้วต่อแม่เหล็กรวม

1.RJ-45 จะต้องมีการจับคู่มาตรฐาน FCC
2. สอดคล้องกับความต้องการของมาตรฐาน IEEE802.3u
3. ตัวเชื่อมต่อ RJ 45 พร้อมแม่เหล็ก 10/100 BASE-TX
4. สอดคล้องกับข้อกำหนด RoHS - ส่วนทั้งหมดไม่มี Cd, ไม่ Hg, ไม่มี Cr6 +, ไม่มี PBB และ PBDE และ Pb No บนขาภายนอก
5. ช่วงอุณหภูมิในการทำงาน: 0 ℃ถึง + 70 ℃
6. ช่วงอุณหภูมิการเก็บรักษา: -25 ℃ถึง + 125 ℃

7. รูปแบบการออกแบบ : 【 KLA1S109-34 LF 】

8. โมเดลการผลิตจำนวนมาก : 【 LPJG0801BANL 】

MAG.REVERSE LATCH

ตัวเลือก LED; EMI- นิ้วก็ได้

ลักษณะ

1,000 BASE-T RJ45 1 x 1 การเชื่อมต่อแม่เหล็กแบบบูรณาการ ประชุม IEEE 802.3 / af / at

1. คุณสมบัติประเภทผลิตภัณฑ์:

1) ประเภทผลิตภัณฑ์ = Connector
2) ประเภทของแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การวางแนว PCB = การเข้าด้าน (มุมขวา) / การเข้าด้านบน (แนวตั้ง)

2. เอกสารแนบทางกล:
1) การกำหนดค่าแจ็ค = 1 x 1

3. ลักษณะไฟฟ้า:
1) ชีลด์ = ใช่

4. การยกเลิกคุณสมบัติที่เกี่ยวข้อง:
1) EMI Finger - Bottom = ไม่มี
2) วิธีการสิ้นสุด = Solder

5. คุณสมบัติของร่างกายที่เกี่ยวข้อง:
1) การกำหนดค่าพอร์ต = Single / Multi
2) อีเอ็มไอนิ้วมือด้านบนและด้าน = มี / ไม่มี
3) Latch Orientation = Standard - สลักลง
4) ความยาวหาง PCB

6. ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7. ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) รูปแบบตัวเชื่อมต่อ = แจ็ค

8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS / ELV = สอดคล้องกับข้อกำหนด RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = คลื่นบัดกรีสามารถทำได้ที่ 240 ° C,

คลื่นประสานสามารถ 260 ° C, คลื่นประสานสามารถ 265 ° C

Reflow-Soldering เสริม;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS เสมอ

9. การระบุตัวตน:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) สี LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) นำไปใช้กับ = Circuit Board
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการใช้งาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1,500Vrms ขั้นต่ำ

แอพพลิเคชั่นสำหรับผู้ใช้ Terminal

ออกแบบมาเพื่อรองรับแอพพลิเคชั่นเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์การสื่อสารและการสื่อสารเช่น HUB, การ์ดพีซี, สวิตช์, เราเตอร์, เมนบอร์ดพีซี, SDH, PDH, โทรศัพท์ IP, โมเด็ม xDSL, โซลูชั่นคอลเซ็นเตอร์, กล่องรับสัญญาณที่ซับซ้อน, การติดตั้งเกตเวย์ VOIP, เกตเวย์เกตเวย์โปรโตคอล ..

ความได้เปรียบทางการแข่งขัน

18 ปีประสบการณ์การผลิต

2,600 พนักงาน

ทดสอบ 100%

เวลาการส่งมอบที่ยืดหยุ่น

ลูกค้าหลัก

ออกแบบสำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

ใบสมัคร EMS

PCB ประกอบแบบยืดหยุ่นในตัว แอสเซมบลี PCB แข็งเกร็ง ไมโครอิเล็กทรอนิกส์, ชิปพลิก; ไมโครอิเล็กทรอนิกส์, ชิปออนบอร์ด; การประกอบ Optoelectronic การประกอบ RF / ไร้สาย; ผ่านการประกอบรู ชุดประกอบ Surface Surface; การประกอบระบบ ประกอบแผงวงจรพิมพ์
