รายละเอียดสินค้า:
การชำระเงิน:
|
สเป็ค: | LF1S028 LF / LF1S022 LF | PN: | LPJ0211DNL |
---|---|---|---|
แม่เหล็ก: | หม้อแปลงแบบรวม | ใบสมัคร: | 10BASE-T |
การสิ้นสุด: | ประสาน | ไฟ LED: | ไม่จำเป็น |
ไฟล์: | IGS ขั้นตอน 3D | ตัวอย่าง: | ฟรี |
ไฮไลต์: | single port rj45,shielded rj45 plugs |
รายละเอียดอย่างรวดเร็ว

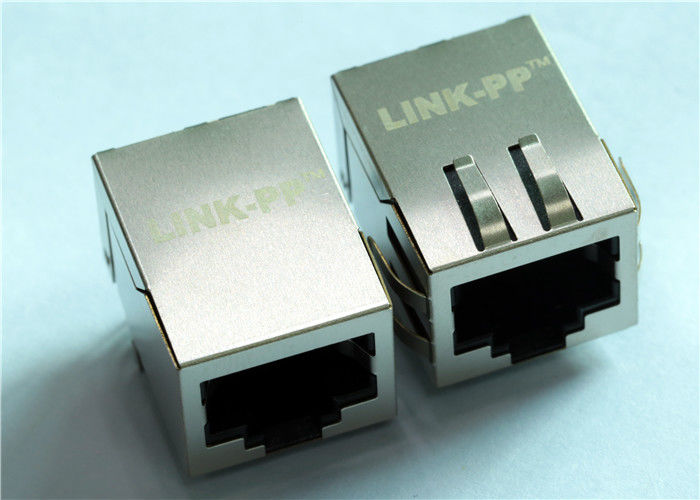

โมดูลเชื่อมต่อ RJ45 SINGLE เดียวกับ MAGNETICS 10 / BASE-TX แบบบูรณาการ
1.RJ-45 ต้องสอดคล้องกับมาตรฐาน FCC
2. ข้อกำหนดเกี่ยวกับมาตรฐาน IEEE802.3u
3.RJ 45 เชื่อมต่อด้วยแม่เหล็ก 10/100 BASE-TX
4. เป็นไปตามข้อกำหนด RoHS - ทั้งหมดไม่มี Cd ไม่มี Hg ไม่มี Cr6 + ไม่มี PBB และ PBDE และไม่มี Pb สำหรับหมุดภายนอก
5. ช่วงอุณหภูมิทำงาน: 0 ℃ถึง + 70 ℃
6. ช่วงเก็บอุณหภูมิ: -25 ℃ถึง + 125 ℃
7. การออกแบบดีไซน์: LF1S028 LF / LF1S022 LF Equivalent Alternate Cross
8.Mass Production Model: LPJ0211DNL
MAG.REVERSE LATCH,
LED ไม่จำเป็น; EMI-finger ตัวเลือก
ลักษณะ
Single Rj45 Connector พร้อม Integrated 10Mbps Magnetic, การประชุม IEEE 802.3
1. ประเภทสินค้าคุณสมบัติ:
1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = การใส่ Side Side (Right Angle)
2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี
ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail
6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount
7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack
8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,
เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส
Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ
9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
แอพพลิเคชันสำหรับ Terminal User
ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, โทรศัพท์ไอพี, โมเด็ม xDSL, โซลูชั่น Call Center, กล่อง set set ที่ซับซ้อน, การตั้งค่า VOIP gateways, Border Gateway Protocol, อีเธอร์เน็ตสวิตช์อย่างรวดเร็ว .
ความได้เปรียบทางการแข่งขัน
ประสบการณ์การผลิต 18 ปี,
2600 พนักงาน,
ทดสอบ 100%
เวลาการจัดส่งที่ยืดหยุ่น
ลูกค้าหลัก
ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
การสมัคร EMS
ชุดประกอบ PCB แบบยืดหยุ่นในตัว; ชุดประกอบวงจรแข็งแบบยืดหยุ่น Microelectronic, Flip Chip; Microelectronic, ชิปบนบอร์ด; ออปโตอิเล็กทรอนิกส์; ชุด RF / Wireless; ผ่าน Hole Assembly; พื้นผิว Mount Assembly; การประกอบระบบ ชุดแผงวงจรพิมพ์
