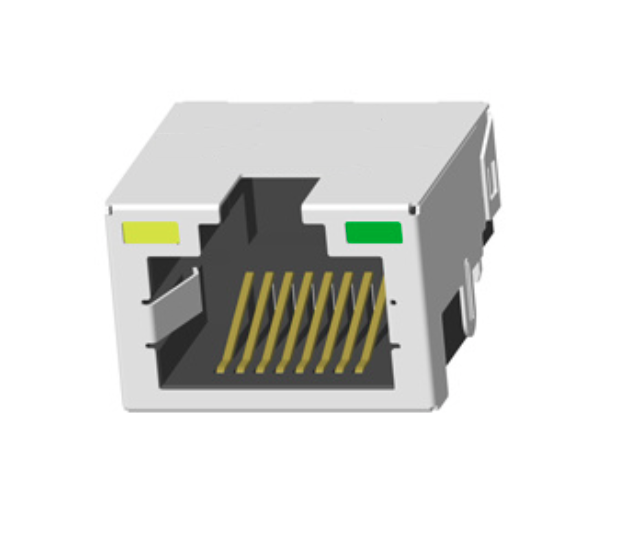

KRJ-CB4.2YGZNL หัวต่อ RJ45 แบบมีชีลด์ (Tab-Up, DIP, พร้อม LED)

KRJ-CB4.2YGZNL เป็นแจ็คโมดูเลอร์ RJ45 แบบพอร์ตเดียว (1x1) ที่มีความน่าเชื่อถือสูงเครื่องเชื่อมนี้มีทิศทางล็อค Tab-Up และแบบการติดตั้งแบบ DIP (Through-Hole).

ที่สําคัญคือนี่เป็นเครื่องเชื่อม RJ45 ที่ไม่เป็นแม่เหล็ก (ไม่มีเครื่องแปลงภายใน)ทําให้มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับสถาปัตยกรรมฮาร์ดแวร์ที่แม่เหล็ก Ethernet ได้มีการบูรณาการในชิป PHY หรือวางอย่างละเอียดบน PCBภายในโลหะ EMI ที่แข็งแกร่งและพร้อมกับ LED สีเหลืองและสีเขียวที่บูรณาการ เครื่อง KRJ-CB4.2YGZNL ให้ผู้ออกแบบ PCBและอินเตอร์เฟซฟิสิกส์ที่สามารถปรับแต่งได้สูงสําหรับฮาร์ดแวร์เครือข่าย.

คุณสมบัติสําคัญของ KRJ-CB4.2YGZNL RJ45 แจ็คโมดูเลอร์

1ความทนทานที่สามารถปรับแต่งได้สูง (ทองคํา)

ไม่เหมือนกับเครื่องเชื่อมแบบมาตรฐานที่พร้อมใช้งาน เครื่องเชื่อม KRJ-CB4.2YGZNL มีตัวเลือกการเคลือบพื้นที่จับคู่ที่มีความยืดหยุ่นสูงผู้ซื้อสามารถกําหนดความหนาของทองคําตั้งแต่ Gold Flash (G / F) สําหรับอุปกรณ์ผู้บริโภคที่มีความรู้สึกต่อค่าใช้จ่าย, ไปจนถึง 50μ "ทองคําสําหรับสั่นแรงสูง, วงจรการจับคู่สูงสภาพแวดล้อมอุตสาหกรรม

2อุปกรณ์ป้องกัน EMI ที่ดีเยี่ยม

เครื่องเชื่อมถูกปิดไว้ในโลหะที่มีแผ่น EMI ที่ติดดินรับรองความสมบูรณ์แบบของสัญญาณที่สะอาด และช่วยให้ผลิตภัณฑ์สุดท้ายของคุณผ่านการรับรอง FCC / CE EMC ที่เข้มงวด.

3การประกันคุณภาพอย่างเข้มงวด

DGKYD รับประกันความน่าเชื่อถือสูงสุดโดยการนํา KRJ-CB4.2YGZNL มาทดสอบผลประกอบการทางไฟฟ้า 200% (รวมถึงการทดสอบแบบเปิด/สั้น) ก่อนการส่งมันตรงกับ IEEE 802 อย่างเต็มที่.3 มาตรฐานเครื่องกลและเป็น RoHS และ REACH ที่ตรงกันอย่างสมบูรณ์

4หน่วยความร้อนยืดหยุ่น

มีทั้งในอุณหภูมิการค้ามาตรฐาน (0 °C ~ 85 °C) และอุตสาหกรรมอุณหภูมิที่กว้าง (-40 °C ~ 85 °C)แจ็ค RJ45 นี้สามารถนําไปใช้ในทุกสิ่งทุกอย่าง จากรูเตอร์สํานักงาน ไปยังเกตเวย์ IoT ในภายนอก.

รายละเอียดเทคนิค

1ปริมาตรทั่วไปและกล

2คุณสมบัติของวัสดุและไฟฟ้า

3แนวทางด้านสิ่งแวดล้อมและการผสม

แผ่นข้อมูล KRJ-CB4.2YGZNL RJ45

การใช้งานเป้าหมาย

เนื่องจากมันไม่มีแม่เหล็กภายใน, KRJ-CB4.2YGZNL มีความยืดหยุ่นสูงและมักถูกจับคู่กับเครื่องแปลงแยกภายนอกหรือ PHYs ที่ทันสมัยที่มีแม่เหล็กภายในการใช้งานที่เหมาะสมคือ:

• อุปกรณ์เครือข่าย:รูเตอร์ผู้บริโภค สวิตช์ที่ไม่ถูกบริหาร และฮับเอเธิร์น
• อุตสาหกรรมไอโอทีเครื่องปรับเปลี่ยนแบบซีเรียลเป็นอีเธอร์เน็ต แผ่นควบคุม PLC และเครื่องวัดที่ฉลาด
• อิเล็กทรอนิกส์ผู้ใช้:บอร์ดแม่ทีวีสมาร์ท กล่องเซ็ทท็อป (STB) และบอร์ดแม่ PC
• ระบบรักษาความปลอดภัย:ฮับ NVR/DVR และสถานีฐานกล้อง IP

แนวทางการออกแบบวิศวกรรม

สําหรับผู้ออกแบบ PCB ที่บูรณาการ KRJ-CB4.2YGZNL:

1. ความต้องการของแม่เหล็ก:มั่นใจว่าแผนการของคุณมีแปลงแยก Ethernet ที่แยกแยก (แม่เหล็ก) ระหว่างชิป PHY และตัวเชื่อมนี้ เนื่องจากมันไม่มีโค้ลภายใน
2. การตัดแผ่น (Tab-Up):ออกแบบอุปกรณ์เพื่อรองรับกลไกการล็อค Tab-Up (คลิปพลาสติกของเคเบิลจะมองขึ้น)
3. EMI Grounding:นําแท็บ EMI ของโล่ไปตรงกับพื้นฐานของชาสซี่ (โลก) โดยใช้รอยทองแดงหนาและมีอัดลมต่ําเพื่อให้มีประสิทธิภาพในการป้องกันสูงสุด
4. สาย LED resistors:ไลด์สีเหลืองและสีเขียวที่บูรณาการ ต้องการตัวต่อต้านขีดขวางกระแสภายนอกที่เหมาะสมบน PCB ที่ปรับแต่งให้เหมาะกับความกระชับของระบบของคุณ

คํา ถาม ที่ ถาม บ่อย

ถาม: เครื่อง KRJ-CB4.2YGZNL มีแม่เหล็กภายในไหม?

ตอบ: ไม่ครับ นี่คือตัวเชื่อม RJ45 ที่ไม่เป็นแม่เหล็ก คุณจะต้องใช้เครื่องแปลงแม่เหล็กที่แยกอยู่บน PCB เพื่อให้เกิดการแยกไฟฟ้า

คําถาม: การติดตั้ง "DIP" หมายถึงอะไรสําหรับเครื่องเชื่อม RJ45?

ตอบ: DIP (Dual In-line Package) ในข้อเทียบนี้หมายถึงเทคโนโลยีผ่านรู (THT)จักรพานของเครื่องเชื่อมถูกออกแบบเพื่อใส่เข้าไปในหลุมเจาะผ่าน PCB และ soldered คลื่นในด้านตรงข้าม.

ถาม: เครื่องเชื่อมนี้เหมาะกับสภาพแวดล้อมอุตสาหกรรมไหม?

ตอบ: ได้ครับ สามารถสั่งได้ด้วยอุตสาหกรรม ระยะอุณหภูมิการทํางาน -40 °C ถึง +85 °C และทองคําหนา (สูงสุด 50μ") สําหรับสภาพแวดล้อมที่รุนแรง

คําถาม: สี LED ที่ติดตั้งอยู่ในเครื่องคืออะไร?

ตอบ: เครื่องเชื่อมมี LED สีเหลืองและสีเขียวที่บูรณาการ ซึ่งเป็นมาตรฐานสําหรับการแสดงสถานะการเชื่อมต่อเครือข่ายและกิจกรรมข้อมูล

ถาม: เครื่องเชื่อมนี้สามารถแปรรูปโดยใช้การเชื่อมแบบรีฟลอว์ได้หรือไม่?

ตอบ: รุ่นมาตรฐานถูกปรับปรุงให้เหมาะกับการผสมคลื่น. อย่างไรก็ตาม, รุ่นพลาสติกอุณหภูมิสูงที่เข้ากันกับการผสมคลื่นกลับมีให้เลือกตามคําขอ.
