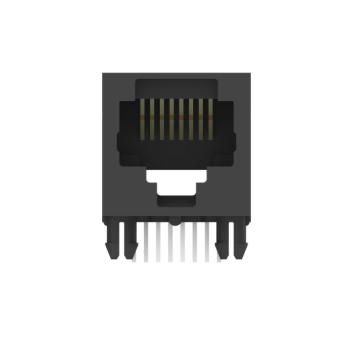

สำรวจตัวเชื่อมต่อ 5520426-4 RJ45 ซึ่งเป็นแจ็คทะลุรูมุมขวา Cat3 8P8C พอร์ตเดียวพร้อมหน้าสัมผัสฟอสเฟอร์บรอนซ์เคลือบทอง ตัวเรือน UL94V-0 และอุณหภูมิการทำงาน -40°C ถึง +85°C เพื่อการส่งสัญญาณที่เชื่อถือได้
แจ็ค 5520426-4 Cat 3 RJ45 เป็นแจ็คโมดูลาร์พอร์ตเดียวเกรดพรีเมี่ยมที่ออกแบบมาเพื่อการรวมแผงวงจรพิมพ์ (PCB) ที่เชื่อถือได้ ออกแบบมาให้มีโปรไฟล์มาตรฐานมุมขวา ขั้วต่อ 8 ตำแหน่ง 8 หน้าสัมผัส (8P8C) นี้ให้ประสิทธิภาพระดับ Category 3 (Cat 3) โดยรองรับอัตราข้อมูลสูงสุด .01 Gb/s (10 Mbps) โดดเด่นด้วยโครงสร้าง PBT ที่เต็มไปด้วยแก้วที่ทนทานและหน้าสัมผัสเคลือบทอง 50 µin ทำให้ 5520426-4 มีความทนทานเป็นพิเศษ ความสมบูรณ์ของสัญญาณ และความน่าเชื่อถือในการจับคู่สำหรับการใช้งานโทรคมนาคม เครือข่าย และอุตสาหกรรม
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | 5520426-4 |
| ประเภทสินค้า คอนเนคเตอร์ | แจ็คโมดูลาร์ RJ45 |
| ประเภทอินเทอร์เฟซ | อาร์เจ45 |
| การกำหนดค่าพอร์ต | พอร์ตเดียว (1 × 1) |
| จำนวนตำแหน่ง | 8 |
| จำนวนตำแหน่งที่โหลด | 8 |
| การวางแนวการติด PCB | มุมฉาก |
| โปรไฟล์ตัวเชื่อมต่อ | มาตรฐาน |
| การวางแนวสลัก | มาตรฐาน – สลักลง |
| หมวดหมู่ประสิทธิภาพ | แมว 3 |
| อัตราข้อมูล | 0.01 Gb/s (10 Mbps) |
| ติดต่อพิกัดปัจจุบัน (สูงสุด) | 0.2 แอมป์ / 1.5 แอมป์ |
| ป้องกัน | เลขที่ |
| การประยุกต์ใช้วงจร | สัญญาณ |
| ติดต่อวัสดุฐาน | ฟอสเฟอร์บรอนซ์ |
| ติดต่อการชุบบริเวณผสมพันธุ์ | ทองคำ (ออสเตรเลีย) 1.27 μm (50 μin) |
| ติดต่อ Underplating | นิกเกิล |
| การชุบพื้นที่สิ้นสุด PCB | ดีบุก |
| วิธีการสิ้นสุดไปยัง PCB | ทะลุผ่านรู – ประสาน |
| การยุติการโพสต์และความยาวหาง | 3.8 มม. (0.15 นิ้ว) |
| วัสดุที่อยู่อาศัย | PBT ที่เติมแก้ว |
| สีที่อยู่อาศัย | สีดำ |
| เส้นกลาง (พิทช์) | 1.02 มม. (0.04 นิ้ว) |
| สถานที่เข้าผสมพันธุ์ | ทางเข้าด้านข้าง |
| ประเภทการติดตั้ง คอนเนคเตอร์ | บอร์ดเมาท์ / แผงเมาท์ |
| คุณสมบัติแผงเมาท์ | ปราศจาก |
| ประเภทตัวบ่งชี้ | ไม่มีตัวบ่งชี้ |
| ความสูงของตัวเชื่อมต่อ | 16.2 มม. (0.638 นิ้ว) |
| ความหนาของ PCB ที่แนะนำ | 1.57 มม. (0.062 นิ้ว) |
| ช่วงอุณหภูมิในการทำงาน | -40°C ถึง +85°C (-40°F ถึง +185°F) |
| พิกัดความไวไฟของ UL | ยูแอล 94V-0 |
| ปริมาณบรรจุภัณฑ์ | 152 ชิ้น |
| วิธีการบรรจุ | กล่องและถาด / แพ็คเกจ |
ขั้วต่อถูกกำหนดไว้สำหรับ0.01 Gb/s (10 Mbps)แอปพลิเคชันและตรงตามหมวด 3 (Cat3)ข้อกำหนดด้านประสิทธิภาพทำให้เหมาะสำหรับ 10BASE-T Ethernet และระบบสื่อสารด้วยเสียง
เลขที่ 5520426-4 คือแจ็ค RJ45 ที่ไม่หุ้มฉนวนและไม่รวมถึงการป้องกัน EMI หรือคุณสมบัติการต่อสายดินแบบรวม
ไม่ ตัวเชื่อมต่อนั้นมาโดยไม่มีไฟ LED แสดงสถานะหรือไฟแสดงสถานะในตัว
หน้าสัมผัสผสมพันธุ์ใช้การชุบทอง 1.27 μm (50 μin) เหนือการชุบนิเกิลให้ความทนทานและต้านทานการกัดกร่อนดีเยี่ยม
ความหนาของ PCB ที่แนะนำคือ1.57 มม. (0.062 นิ้ว)ซึ่งสอดคล้องกับโครงสร้างบอร์ด FR-4 มาตรฐาน
