RB1-1D6B8V1A 8 ขา pin rj45 แท็บลง ATEG เมนบอร์ด ATMEGA32U2-AUR

RB1-1D6B8V1A 8 ขา rj45 แท็บลง ATMEGA32U2-AUR ATX เมนบอร์ด

รายละเอียดโดยย่อ

1.10 / 100Base-T SIngle Port Rj45 Tab-down Applications

2.1X1, INT.MAG., LED, ย้อนกลับ LATCH

3.RB1-1D6B8V1A 【การออกแบบโมเดล】

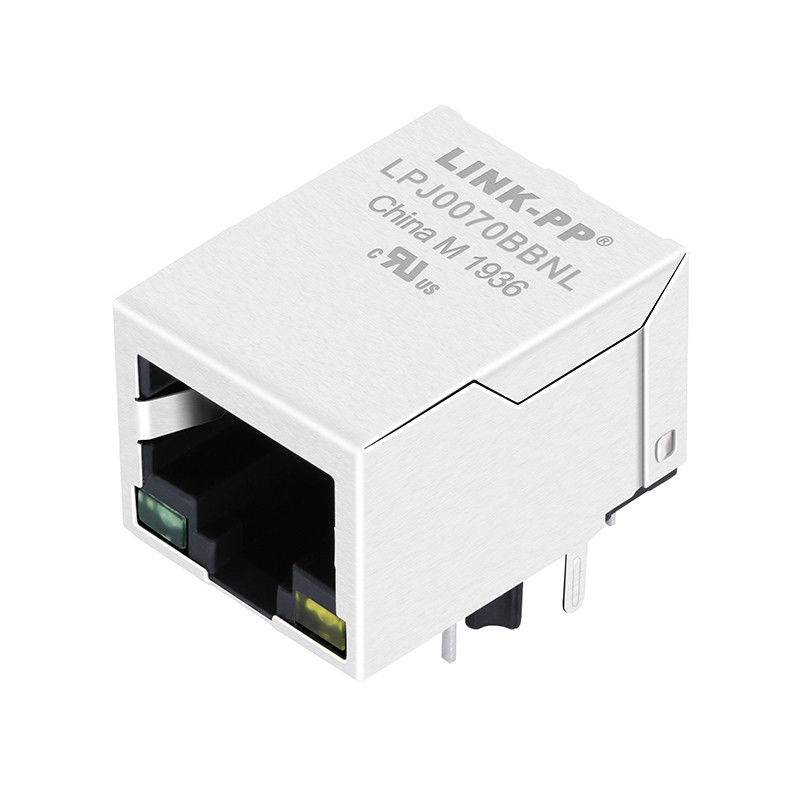

4.LPJ0070BBNL【แบบจำลองการผลิตจำนวนมาก】

4. LED ตัวเลือก EMI-finger เป็นตัวเลือก

คำอธิบาย


1X1-Tab-down RJ45 Magjack พร้อม / ไม่มีไฟ LED, ตรงตามมาตรฐาน IEEE 802.3af / at

1. คุณสมบัติประเภทสินค้า:

1) ประเภทสินค้า = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) Profile = มาตรฐาน
4) การวางแนว PCB = การเข้าด้านข้าง (มุมขวา) / การเข้าด้านบน (แนวตั้ง)

2. สิ่งที่แนบมาทางกล:
1) การกำหนดค่าแจ็ค = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

4. คุณสมบัติที่เกี่ยวข้องกับการสิ้นสุด:
1) EMI Finger - ด้านล่าง = ไม่มี
2) วิธีการสิ้นสุด = บัดกรี

5. คุณสมบัติที่เกี่ยวข้องกับร่างกาย:
1) การกำหนดค่าพอร์ต = เดี่ยว / หลาย
2) EMI Fingers - ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวหาง PCB

6. คุณสมบัติที่เกี่ยวข้องกับการติดต่อ:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = ผ่านรู / พื้นผิว

7. คุณสมบัติที่เกี่ยวข้องกับที่อยู่อาศัย:
1) รูปแบบตัวเชื่อมต่อ = แจ็ค

8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = การบัดกรีด้วยคลื่นที่มีความสามารถในการ 240 ° C,

คลื่นบัดกรีที่มีความสามารถ 260 ° C, คลื่นบัดกรีที่ 265 ° C
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS เสมอ

9. การทำเครื่องหมายประจำตัว:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) สี LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11. สะโพก:

1500Vrms ขั้นต่ำ

แอปพลิเคชั่นสำหรับผู้ใช้เทอร์มินัล

ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, โมเด็ม xDSL,โซลูชันคอลเซ็นเตอร์, กล่องรับสัญญาณที่ซับซ้อน, การตั้งค่าเกตเวย์ VOIP, Border Gateway Protocol, สวิตช์อีเธอร์เน็ตที่รวดเร็ว ...
