รายละเอียดสินค้า
สถานที่กำเนิด: กวางดง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 634108185521
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: $0.06-$0.9
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: เรือในวันนี้
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ระบบการสมัคร: |
แมว 3 |
พอร์ต: |
1 |
สไตล์การติดตั้ง: |
smt |
อัตราส่วนเปลี่ยน: |
1:1 |
โพอี: |
ไม่ใช่ PoE |
แท็บ: |
แท็บลง |
ประเภทตัวเชื่อมต่อ: |
8p8c |
อุณหภูมิในการทำงาน: |
-40 °C ถึง +85 °C |
ระบบการสมัคร: |
แมว 3 |
พอร์ต: |
1 |
สไตล์การติดตั้ง: |
smt |
อัตราส่วนเปลี่ยน: |
1:1 |
โพอี: |
ไม่ใช่ PoE |
แท็บ: |
แท็บลง |
ประเภทตัวเชื่อมต่อ: |
8p8c |
อุณหภูมิในการทำงาน: |
-40 °C ถึง +85 °C |

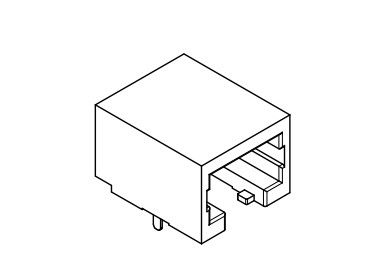

The 634108185521 8P8C Low Profile RJ45 Jack ที่ผลิตโดย LINK-PP เป็นขั้วต่อ Ethernet เกรดพรีเมียมแบบ Surface Mount Technology (SMT) ที่ออกแบบมาโดยเฉพาะสำหรับเลย์เอาต์แผงวงจรพิมพ์ (PCB) ที่มีความหนาแน่นสูง ด้วยการออกแบบที่กะทัดรัดและมีโปรไฟล์ต่ำ แจ็คแบบโมดูลาร์ CAT 3 นี้ช่วยให้มั่นใจได้ถึงการส่งสัญญาณที่เชื่อถือได้และความเสถียรของโครงสร้างสำหรับอุปกรณ์โทรคมนาคมและอุปกรณ์เครือข่ายสมัยใหม่ สอดคล้องกับมาตรฐาน UL, RoHS, REACH และ ISO อย่างสมบูรณ์ จึงเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับวิศวกรที่มองหาโซลูชันการเชื่อมต่อที่ประหยัดพื้นที่และทนทาน
| ประเภท | ข้อมูลจำเพาะ |
|---|---|
| รหัสสั่งซื้อ | 634108185521 |
| ประเภทขั้วต่อ | 8P8C (RJ45) |
| รูปแบบการติดตั้ง | Surface Mount (SMT) |
| ทิศทาง | แนวนอน (มุมขวา) |
| ทิศทางแท็บ | แท็บลง |
| การป้องกัน | ไม่มีการป้องกัน (ตัวเรือนพลาสติก) |
| รอบการจับคู่ | 750 รอบ (ความทนทาน) |
| อุณหภูมิในการทำงาน | -40°C ถึง +85°C |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| กระแสไฟที่กำหนด | 1.5A |
| แรงดันไฟฟ้าที่ใช้งาน | 125V AC |
| แรงดันไฟฟ้าที่ทนได้ | 1000V AC (60 วินาที) |
| ความต้านทานหน้าสัมผัส | ≤30mΩ (สูงสุด) |
| ความต้านทานฉนวน | ≥1000MΩ (ขั้นต่ำ) |
| พารามิเตอร์ | ขนาด (มม.) | ความคลาดเคลื่อน |
|---|---|---|
| ความกว้าง | 15.10 | ±0.15 |
| ความลึก | 18.10 | ±0.15 |
| ความสูง | 11.50 | ±0.15 |
| ระยะห่างพิน SMT | 1.27 | ±0.15 |
| ขอบหน้าถึงศูนย์กลางหมุด | 7.90 | ±0.20 |
| รูหมุดยึด | 1.40 | ±0.15 |
| ความกว้างแผ่น PCB | 0.80 | ±0.15 |
| ระยะห่างแผ่น | 8.89 | ±0.15 |
| ส่วนประกอบ | วัสดุ/มาตรฐาน |
|---|---|
| วัสดุตัวเรือน | PA9T (Polyamide 9T), สีดำ |
| ระดับการติดไฟ | UL94 V-0 |
| หน้าสัมผัส | โลหะผสมทองแดง (ทองเคลือบด้วยนิกเกิล) |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | RoHS, REACH, UL Approved |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| บรรจุภัณฑ์ | ถาด (จำนวนมาตรฐาน: 100) |
| MOQ | 1 ชิ้น |
634108185521 SMT RJ45 Jack มีความหลากหลายสูงและใช้งานอย่างแพร่หลายในระบบเครือข่ายและการสื่อสารต่างๆ รวมถึง:
เหมาะสำหรับ:
ใช้ใน:
เหมาะสำหรับ:
กำลังมองหาราคาขายส่งหรือข้อมูลจำเพาะที่กำหนดเองสำหรับ 634108185521 Low Profile RJ45 Jack? ทีมเทคนิคของเราพร้อมให้ความช่วยเหลือคุณ
[ติดต่อ LINK-PP ทันที] | [ขอตัวอย่างฟรี]
ขั้วต่อ RJ45 โปรไฟล์ต่ำคือแจ็คโมดูลาร์ Ethernet ขนาดกะทัดรัดที่ออกแบบมาให้มีความสูงในแนวตั้งลดลงเมื่อเทียบกับขั้วต่อ RJ45 มาตรฐาน มักใช้ในอุปกรณ์ที่พื้นที่ PCB และขนาดตู้มีจำกัด
ใช่ 634108185521 เป็นแจ็คโมดูลาร์ SMT (Surface Mount Technology) RJ45 ที่ออกแบบมาสำหรับการติดตั้งบนพื้นผิว PCB โดยตรง
8P8C หมายถึงแปดตำแหน่งและแปดหน้าสัมผัส เป็นการกำหนดค่าอินเทอร์เฟซทั่วไปที่ใช้สำหรับขั้วต่อโมดูลาร์ Ethernet
ไม่ รุ่นนี้เป็นเพียงขั้วต่อ RJ45 แจ็คโดยไม่มีหม้อแปลงหรือแม่เหล็ก Ethernet ในตัว
ขั้วต่อ RJ45 โปรไฟล์ต่ำมักใช้ในอุปกรณ์โทรคมนาคม ระบบ Industrial Ethernet อุปกรณ์แบบฝัง และฮาร์ดแวร์เครือข่ายขนาดกะทัดรัดที่ความสูงของ PCB ถูกจำกัด
ใช่ การออกแบบ SMT ช่วยให้เข้ากันได้กับกระบวนการประกอบ surface mount อัตโนมัติ
ขั้วต่อ RJ45 แบบ SMT จะติดตั้งโดยตรงบนแผ่นพื้นผิว PCB ทำให้สามารถประกอบอัตโนมัติและการออกแบบที่กะทัดรัด ในขณะที่ขั้วต่อแบบ through-hole ต้องใช้รู PCB ที่เจาะและให้การยึดทางกลที่แข็งแรงกว่า
