ไฮไลต์:
rj-45 ethernet jack
, modular jacks rj45

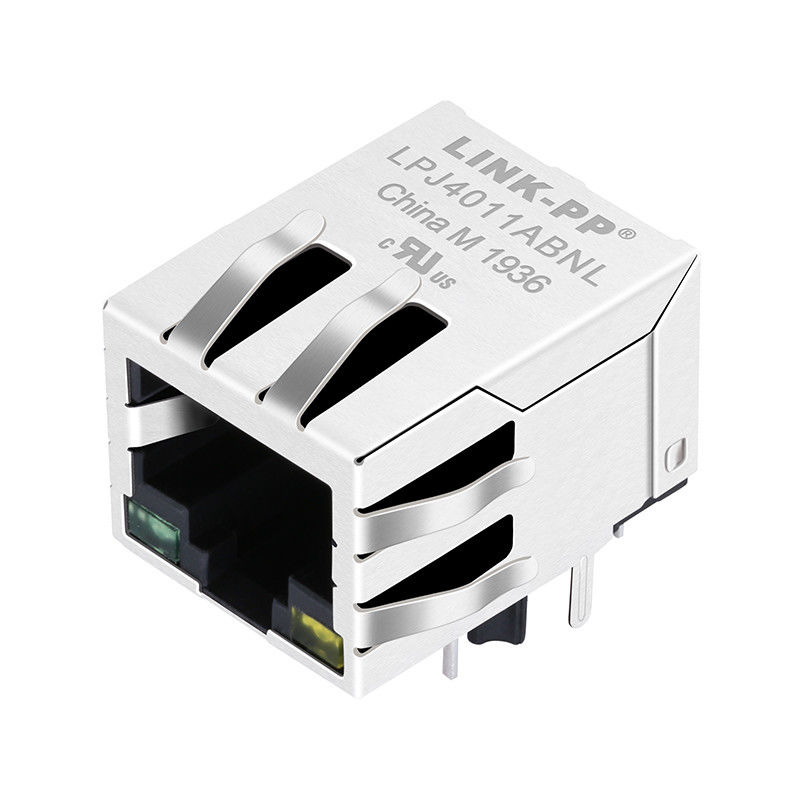

99751813-01 RJ45 Modular Jack, LPJ4011ABNL 10 / 100Base Magnetics
99751813-01 แจ็คโมดูลาร์ RJ45, LPJ4011ABNL 10 / 100Base Magnetics
- 10/100 Base-T LINK-PPLPJ4011ABNL
- 1X1 แท็บลง
- ผ่านรูแจ็คโมดูลาร์ RJ45
- ความยาว 21.3 มม RJ45 Magjack99751813-01
1 x 1 พอร์ตแจ็คโมดูลาร์ RJ45, ขั้วต่อโมดูลาร์ 100Base RJ 45
คำอธิบาย:
1X1 พอร์ต RJ45 Magjack พร้อม / ไม่มีไฟ LED ตรงตามมาตรฐาน IEEE 802.3u
1. คุณสมบัติประเภทสินค้า:
1) ประเภทสินค้า = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) Profile = มาตรฐาน
4) การวางแนว PCB = การเข้าด้านข้าง (มุมขวา)
2. สิ่งที่แนบมาทางกล:
1) การกำหนดค่าแจ็ค = 1 x 1
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
4. คุณสมบัติที่เกี่ยวข้องกับการสิ้นสุด:
1) EMI Finger - ด้านล่าง = ไม่มี
2) วิธีการสิ้นสุด = บัดกรี
5. คุณสมบัติที่เกี่ยวข้องกับร่างกาย:
1) การกำหนดค่าพอร์ต = เดี่ยว / หลาย
2) EMI Fingers - ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวหาง PCB
6. คุณสมบัติที่เกี่ยวข้องกับการติดต่อ:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = ผ่านรู / พื้นผิว
7. คุณสมบัติที่เกี่ยวข้องกับที่อยู่อาศัย:
1) รูปแบบตัวเชื่อมต่อ = แจ็ค
8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = การบัดกรีด้วยคลื่นที่มีความสามารถในการ 240 ° C,
คลื่นบัดกรีที่มีความสามารถ 260 ° C, คลื่นบัดกรีที่ 265 ° C
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS เสมอ
9. การทำเครื่องหมายประจำตัว:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) สี LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, โมเด็ม xDSL
