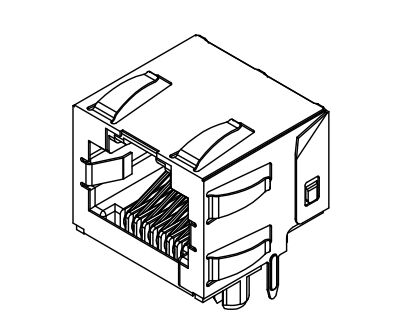

44620-0002 แจ็คโมดูเลอร์ RJ45 ปรางด้วยลักษณะ RJ-11 Keepout

44620-0002 เป็นแจ็คโมดูลาร์แบบคว่ำประสิทธิภาพสูงแบบพอร์ตเดี่ยว (1x1) ออกแบบมาสำหรับการใช้งานเครือข่ายความหนาแน่นสูงและการสื่อสารโทรคมนาคม ด้วยการออกแบบโปรไฟล์ต่ำและมุมขวา คอนเนคเตอร์แบบมีฉนวนนี้ได้รับการออกแบบมาเพื่อความทนทานและความสมบูรณ์ของสัญญาณที่เหนือกว่าในสภาพแวดล้อมที่กะทัดรัดคุณสมบัติเด่น Q3: คอนเนคเตอร์นี้มีฉนวนหรือไม่?

ให้การป้องกันทางกล ป้องกันการเสียบปลั๊ก RJ-11 หรือ RJ-12 ที่เล็กกว่าโดยไม่ได้ตั้งใจ ซึ่งอาจทำให้พินด้านนอกของอินเทอร์เฟซ RJ-45 เสียหายคุณสมบัติของคอนเนคเตอร์ RJ45 แบบพอร์ตเดี่ยวไม่มีแม่เหล็ก: คอนเนคเตอร์ RJ45 ตัวเมียแบบมีฉนวน 8P8C เป็นส่วนประกอบที่เชื่อถือได้สำหรับการเชื่อมต่อเครือข่าย มีพอร์ตเดี่ยว 1X1 แบบหงายขึ้นซึ่งช่วยให้เสียบเข้ากับแจ็คที่เข้ากันได้ง่ายและปลอดภัย ไม่มีไฟ LED เหมาะสำหรับอุปกรณ์ที่ไม่ต้องการการแสดงสถานะด้วยภาพ คอนเนคเตอร์ RJ45 แบบมีฉนวนนี้เป็นไปตามข้อกำหนด RoHS และกฎระเบียบด้านความยั่งยืนด้านสิ่งแวดล้อมQ3: คอนเนคเตอร์นี้มีฉนวนหรือไม่?

: ปรับปรุงพื้นที่ PCB และลดความซับซ้อนในการจัดการสายเคเบิลในตู้ที่แน่น

การป้องกันแบบรวม

• : มีฉนวนทองเหลืองพร้อมแท็บกราวด์แผงเพื่อการป้องกัน EMI และการต่อสายดินที่ยอดเยี่ยมการป้องกัน RJ-11 Keepout
• : การออกแบบทางกลป้องกันความเสียหายจากการเสียบปลั๊กไม่ถูกต้องคุณภาพวัสดุที่เหนือกว่า
• : สร้างด้วยไนลอน (UL 94V-0) ที่ทนความร้อนสูงและเติมแก้ว และขั้วต่อทองแดงฟอสเฟอร์บรอนซ์นำไฟฟ้าสูงการชุบที่เชื่อถือได้
• : การชุบทอง 50 ไมโครนิ้ว (1.27 $mu$m) ในบริเวณหน้าสัมผัสรับประกันความทนทานในการจับคู่ระยะยาวสูงสุด 500 รอบ44620-0002 RJ45 ไม่มีแม่เหล็ก​ ข้อมูลจำเพาะโดยละเอียด
• กายภาพและกลไกคุณสมบัติ

ข้อมูลจำเพาะ

ประเภทส่วนประกอบ

กระแส (สูงสุดต่อหน้าสัมผัส)

สไตล์การต่อสาย

กฎ FCC:

เป็นไปตาม FCC Part 68.5 สำหรับ Modular Jacksมาตรฐานความสวยงาม:

• เป็นไปตามข้อกำหนด Class B ของ PS-45499-002ข้อมูลจำเพาะผลิตภัณฑ์:Q3: คอนเนคเตอร์นี้มีฉนวนหรือไม่?
• การติดไฟ: UL 94V-0 RatedQ3: คอนเนคเตอร์นี้มีฉนวนหรือไม่?
• 1. ภาพรวมผลิตภัณฑ์ทั่วไปQ1: "RJ-11 Keepout Feature" คืออะไร?Q3: คอนเนคเตอร์นี้มีฉนวนหรือไม่?
• Q2: "Inverted" หมายถึงอะไรสำหรับคอนเนคเตอร์นี้?แจ็คมีการจัดวางสลักด้านบน แถบยึดของสายเคเบิลที่จับคู่จะหันขึ้นเมื่อติดตั้งคอนเนคเตอร์บน PCBQ3: คอนเนคเตอร์นี้มีฉนวนหรือไม่?

ใช่ มีฉนวนทองเหลืองเพื่อป้องกัน EMI และแท็บกราวด์แผง

2. วัสดุและคุณภาพการสร้าง

Q1: ใช้วัสดุอะไรบ้าง?

ตัวเรือน: ไนลอนสีดำเติมแก้ว (PA), UL 94V-0

ขั้วต่อ: ทองแดงฟอสเฟอร์บรอนซ์ประสิทธิภาพสูง

ฉนวน: ทองเหลืองทนทาน

Q2: ข้อกำหนดการชุบคืออะไร?

บริเวณหน้าสัมผัส: ทองคำขั้นต่ำ 50 μin (1.27 μm)

บริเวณหาง PCB: ดีบุกขั้นต่ำ 100 μin (2.54 μm)

แผ่นรอง: นิกเกิลขั้นต่ำ 50 μin (1.27 μm)

• ฉนวน: นิกเกิล 100 μin (2.54 μm) บนแผ่นรองทองแดง 50 μin (1.27 μm)
• 3. ข้อมูลจำเพาะทางเทคนิคและรูปแบบ
• Q1: ความสูงของแจ็คคือเท่าใด?

ความสูงโปรไฟล์ต่ำ: 13.46 มม. (.530")

• Q2: ความหนา PCB ที่แนะนำคือเท่าใด?
• 1.57 มม. (.062")
• Q3: ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางรูสำหรับเลย์เอาต์ PCB คือเท่าใด?
• เส้นผ่านศูนย์กลางรูขั้วต่อทั่วไป: 0.89 ± 0.08 มม. (.035" ± .003")

4. การปฏิบัติตามข้อกำหนดและมาตรฐาน

Q1: แจ็คนี้เป็นไปตามกฎ FCC หรือไม่?

ใช่ เป็นไปตามกฎ FCC Part 68.5 สำหรับแจ็คโมดูลาร์

Q2: ข้อกำหนดด้านความสวยงามคืออะไร?

เป็นไปตามข้อกำหนด Class B ของข้อกำหนดด้านความสวยงาม PS-45499-002

Q3: แจ็คเหล่านี้สามารถวางซ้อนกันได้หรือไม่?

รองรับการวางซ้อนด้านข้างสำหรับรุ่นที่ไม่มีแท็บกราวด์แผง

5. บรรจุภัณฑ์และการจัดการ

Q1: 44620-0002 บรรจุภัณฑ์อย่างไร?

บรรจุในถาดขึ้นรูปด้วยความร้อนตามข้อกำหนดของ Molex PK-43860-005

Q2: ช่วงอุณหภูมิสำหรับการบัดกรีคือเท่าใด?

ทนต่อการบัดกรีแบบคลื่นได้ถึง 260°C
