รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 5631-S-K6-F-8C
เอกสาร: LPJE101CNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.05-$1.28
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4200K-PCS / เดือน
ชื่อสินค้า: |
ขั้วต่อ RJ45 พอร์ตเดียว |
ระบบเคเบิ้ล: |
แมว 5/5e |
รูปแบบการสิ้นสุด: |
ผ่านรู |
เพศ: |
RJ45 ตัวเมีย |
การสิ้นสุด: |
ประสาน |
แอปพลิเคชัน: |
เครือข่าย โทรคมนาคม สัญญาณ |
ชื่อสินค้า: |
ขั้วต่อ RJ45 พอร์ตเดียว |
ระบบเคเบิ้ล: |
แมว 5/5e |
รูปแบบการสิ้นสุด: |
ผ่านรู |
เพศ: |
RJ45 ตัวเมีย |
การสิ้นสุด: |
ประสาน |
แอปพลิเคชัน: |
เครือข่าย โทรคมนาคม สัญญาณ |

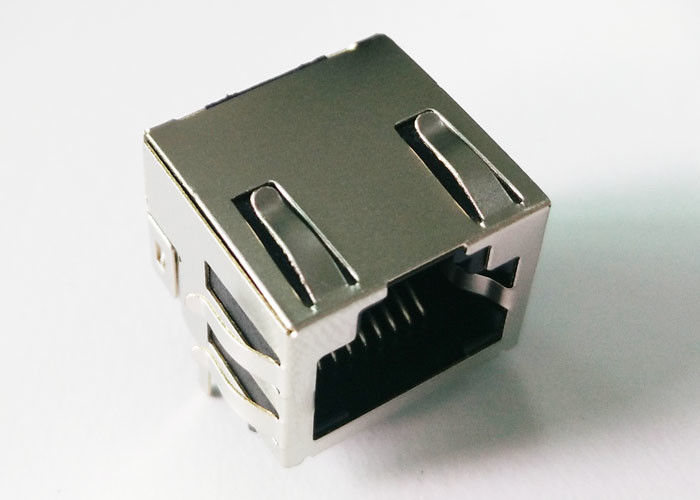

ขั้วต่อโมดูลาร์ RJ45 แบบมีฉนวน 5631-S-K6-F-8C (หมายเลขชิ้นส่วน LINK-PP LPJE101CNL) เป็น ขั้วต่อตัวเมีย RJ45 แบบ 8P8C แบบพอร์ตเดี่ยวที่ไม่มีแม่เหล็กในตัว, ออกแบบมาสำหรับอุปกรณ์เครือข่าย Ethernet ที่ต้องการ ความสมบูรณ์ของสัญญาณที่เชื่อถือได้และการป้องกัน EMI.
ขั้วต่อ RJ45 แบบมีฉนวนเข้าด้านข้าง นี้มี สลักกราวด์ EMI, หน้าสัมผัสชุบทอง, และ การบัดกรีแบบ THT, ทำให้เหมาะสำหรับอุปกรณ์เครือข่ายที่มีความน่าเชื่อถือสูง เช่น เราเตอร์ สวิตช์ และการออกแบบ LAN-on-Motherboard.
ขั้วต่อรองรับ อินเทอร์เฟซ Ethernet มาตรฐาน และปรับให้เหมาะสมสำหรับ แอปพลิเคชันเครือข่ายที่ไม่ใช่ PoE ซึ่งแม่เหล็กถูกนำไปใช้ภายนอกบน PCB.
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJE101CNL |
| หมายเลขชิ้นส่วนทางเลือก | 5631-S-K6-F-8C |
| ประเภทขั้วต่อ | ขั้วต่อโมดูลาร์ RJ45 |
| การกำหนดค่าพอร์ต | 1 × 1 |
| ตำแหน่งหน้าสัมผัส | 8P8C |
| การป้องกัน | มีฉนวนพร้อมสลัก EMI |
| แม่เหล็ก | ไม่มีแม่เหล็กในตัว |
| LED | ไม่มี LED |
| ประเภทการติดตั้ง | Through Hole (THT) |
| มุมการติดตั้ง PCB | เข้าด้านข้าง |
| ทิศทางสลัก | Tab Up |
| เสาค้ำยัน PCB | T-Post |
| การชุบหน้าสัมผัส | ทอง 6µ"/15µ"/30µ" |
| วัสดุหน้าสัมผัส | ทองเหลืองฟอสเฟอร์ |
| วัสดุฉนวน | PBT |
| ระดับการติดไฟ | UL94-V0 |
| รอบการเสียบ | 500 |
| การรับรอง UL | E324776 |
| ขนาด | นิ้ว | มม. |
|---|---|---|
| ความยาว | 0.620 | 15.75 |
| ความกว้าง | 0.640 | 16.25 |
| ความสูง | 0.516 | 13.10 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| พิกัดกระแส | 1.5 A |
| แรงดันไฟฟ้าที่ใช้งาน | 120 VAC |
| ความต้านทานฉนวน | ≥ 1000 MΩ |
| ความต้านทานหน้าสัมผัส | ≤ 20 mΩ |
| แรงดันไฟฟ้าทนต่อฉนวน | 1000 VAC / 1 นาที |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิการทำงาน | −40°C ถึง +85°C |
| การปฏิบัติตามข้อกำหนด | เป็นไปตามข้อกำหนด RoHS |
| กระบวนการบัดกรี | JEDEC Lead-Free Wave Soldering |
ขั้วต่อ RJ45 แบบมีฉนวน 5631-S-K6-F-8C ถูกนำไปใช้อย่างแพร่หลายในระบบเครือข่ายและระบบสื่อสาร Ethernet รวมถึง:
LINK-PP LPJE101CNL คือ เข้ากันได้ 100% กับ 5631-S-K6-F-8C, นำเสนอโซลูชันทดแทนที่เชื่อถือได้สำหรับฮาร์ดแวร์ Ethernet ที่มีอยู่โดยไม่ต้องปรับเปลี่ยน PCB.
LINK-PP นำเสนอผลิตภัณฑ์ครบวงจรของ ขั้วต่อ RJ45, ขั้วต่อแม่เหล็กในตัว (MagJack), หม้อแปลง LAN และโซลูชันการเชื่อมต่อ Ethernet ความเร็วสูง สำหรับผู้ผลิตอุปกรณ์เครือข่ายทั่วโลก.
