บ้าน > สินค้า > แจ็คโมเด็ม RJ45 > SI-61044-F พอร์ตเดี่ยว Gigabit Rj45 แจ็คโล่พร้อมไฟ LED LPJG4820G4NL

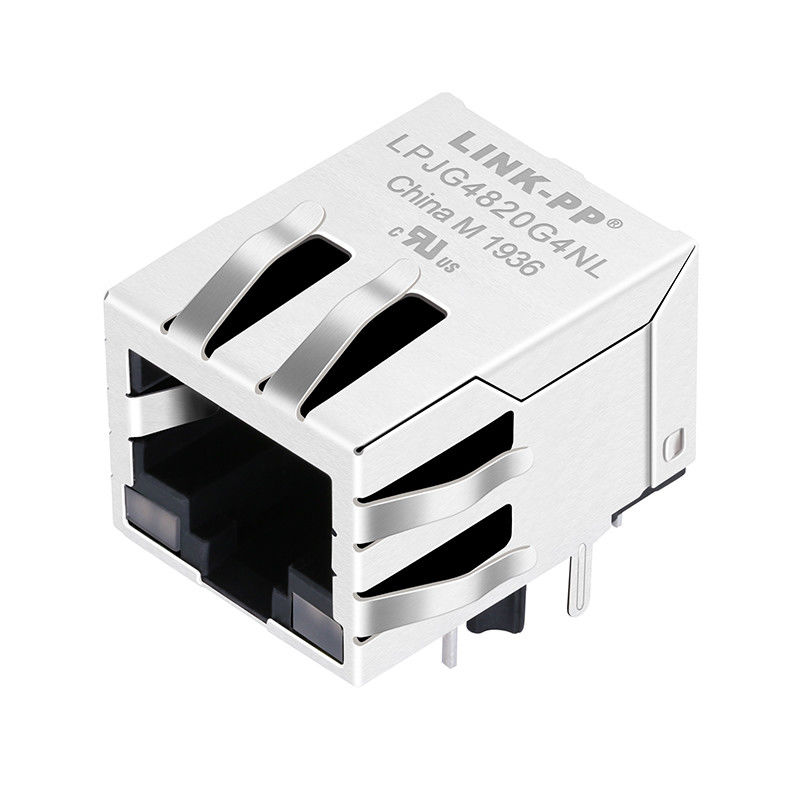

SI-61044-F พอร์ตเดี่ยว Gigabit Rj45 แจ็คโล่พร้อมไฟ LED LPJG4820G4NL

รายละเอียดสินค้า

สถานที่กำเนิด: กวางตุ้ง จีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: UL,ROHS,Reach,ISO

หมายเลขรุ่น: SI-61044-F

เอกสาร: LPJG4820G4NL.pdf

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 60 ชิ้น

ราคา: $0.09-$1.05

รายละเอียดการบรรจุ: แพคเกจ: 60 ชิ้นใน 1 ถาด ถาด 22 ในกล่อง 1 ซึ่งเป็น 37 * 30 * 30 ซม. 10 กิโลกรัม (1320 ชิ้น) ของแต่ละก

เวลาการส่งมอบ: 2-4 สัปดาห์

เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน

สามารถในการผลิต: 3000000/เดือน

รับราคาที่ดีที่สุด
เน้น:

SI-61044-F

,

ขั้วต่อ RJ45 แบบแท็บลง 1000BASE-T

,

แม็กแจ็ค Gigabit RJ45

หมายเลขชิ้นส่วน:
SI-61044-F
ความเร็ว:
1000Base-T (กิกะบิตอีเธอร์เน็ต)
การกำหนดค่าพอร์ต:
1x1 พอร์ตเดียว
การวางแนวสลัก:
TAB-ลง
ครอสตรง:
ลิงค์-พีพี RJ45 LPJG4820G4NL
สถานะออปติคอล:
ซ้ายเขียว / ขวาเหลือง
อัตราส่วนเปลี่ยน:
1CT:1CT (เท็กซัส & RX)
การแยกอิเล็กทริก:
ขั้นต่ำ 1,500 Vrms
ความสามารถโพ:
ไม่ใช่ PoE
การติดตั้ง:
รูทะลุ (THT 90°)
หมายเลขชิ้นส่วน:
SI-61044-F
ความเร็ว:
1000Base-T (กิกะบิตอีเธอร์เน็ต)
การกำหนดค่าพอร์ต:
1x1 พอร์ตเดียว
การวางแนวสลัก:
TAB-ลง
ครอสตรง:
ลิงค์-พีพี RJ45 LPJG4820G4NL
สถานะออปติคอล:
ซ้ายเขียว / ขวาเหลือง
อัตราส่วนเปลี่ยน:
1CT:1CT (เท็กซัส & RX)
การแยกอิเล็กทริก:
ขั้นต่ำ 1,500 Vrms
ความสามารถโพ:
ไม่ใช่ PoE
การติดตั้ง:
รูทะลุ (THT 90°)
SI-61044-F พอร์ตเดี่ยว Gigabit Rj45 แจ็คโล่พร้อมไฟ LED LPJG4820G4NL

SI-61044-F Single Port Gigabit RJ45 MagJack Overview


MagJack SI-61044-F (และรุ่น LPJG4820G4NL ที่เข้ากันได้แบบ 1:1 โดยตรง) เป็นโมดูลคอนเนคเตอร์แบบรวม (ICM) ประสิทธิภาพสูงแบบพอร์ตเดี่ยว (1x1) Gigabit ที่ออกแบบมาสำหรับแพลตฟอร์มเครือข่าย 1000BASE-T ที่ต้องการ มาในแพ็คเกจ Tab-Down (Latch Down) แบบมุมฉากแนวนอนแบบทะลุรู รวมหม้อแปลงแยก 4 คู่ 1CT:1CT, ตัวกรองโหมดทั่วไป และการสิ้นสุดสาย Bob Smith ไว้ในโครงหุ้มที่ปิดสนิทพร้อมสปริงนิ้ว EMI แบบหลายจุด


หากคุณกำลังเผชิญกับระยะเวลารอคอยการจัดส่งที่ยาวนานขึ้นหรือภาวะเงินเฟ้อด้านต้นทุน LINK-PP LPJG4820G4NL มีรูปแบบที่เหมือนกัน ได้รับการรับรองอย่างสมบูรณ์ภายใต้หมายเลขไฟล์ UL E484635 พร้อมความพร้อมใช้งานโดยตรงจากโรงงานอย่างรวดเร็ว 2-4 สัปดาห์




ข้อมูลจำเพาะทางเทคนิคที่ครอบคลุม:

หมวดหมู่ พารามิเตอร์ทางวิศวกรรม เกณฑ์มาตรฐานทางเทคนิค เงื่อนไขการทดสอบ / หมายเหตุ
การระบุพื้นฐาน หมายเลขชิ้นส่วนเกณฑ์มาตรฐานเดิม Stewart Connector SI-61044-F (Bel Group) ส่วนประกอบแคตตาล็อกที่ใช้งานอยู่

หมายเลขชิ้นส่วนทดแทนโดยตรง LINK-PP LPJG4820G4NL ตรงกันทุกประการแบบ Drop-in Pin-to-Pin 100%

รูปแบบ 1x1 พอร์ตเดี่ยว, มุมฉาก 90° (THT) ทางออกแนวนอน PCB มาตรฐาน
อีเธอร์เน็ตและแม่เหล็ก อัตราการส่งข้อมูล 1000BASE-T (Gigabit Ethernet) เข้ากันได้แบบย้อนหลังกับ 10/100Base-T

อัตราส่วนรอบ (ทั้ง 4 คู่) 1CT : 1CT (±2%) ช่องส่งและรับที่จับคู่กัน

การเหนี่ยวนำวงจรเปิด (OCL) 350 μH MIN. @ 100 kHz, 100 mV,8 mA DC Bias

การสูญเสียการแทรก -1.0 dB MAX.(1–100 MHz)
-1.2 dB MAX.(100–125 MHz)
แถบความถี่ที่ราบเรียบพร้อมระยะขอบของแผนภาพตาที่กว้าง

การสูญเสียผลตอบแทน (อ้างอิง 100 Ω) 1–30 MHz:-18 dB MIN.
30–60 MHz:-14 dB MIN.
60–80 MHz:-12 dB MIN.
80–100 MHz:-10 dB MIN.
การจับคู่ความต้านทานที่เหมาะสมที่สุดป้องกันการส่งแพ็กเก็ตซ้ำ

การปฏิเสธสัญญาณรบกวนข้ามช่องสัญญาณ -30 dB MIN. การแยกช่องสัญญาณ 1 MHz – 100 MHz

การปฏิเสธสัญญาณรบกวนโหมดทั่วไป -30 dB MIN. การลดสัญญาณรบกวน 1 MHz – 100 MHz

การแยกด้วยฉนวนไดอิเล็กทริก (HiPot) 1500 Vrms MIN. คัดกรองการผลิต 100% PHY ถึง Line

กำลังไฟ PoE ไม่ใช่ PoE สายข้อมูลบริสุทธิ์; เครือข่าย Bob Smith ที่แยกออกมา
แสง (สถานะ LED) LED ซ้าย สีเดียว: เขียว (565 nm) ขา 11 (+) แอโนด / ขา 12 (-) แคโทด

LED ขวา สีเดียว: เหลือง (585 nm) ขา 9 (+) แอโนด / ขา 10 (-) แคโทด

แรงดันไฟฟ้าไปข้างหน้า
เขียว: 1.8–2.6 V / เหลือง: 1.8–2.6 V
@ IF=20mA(IR ≤10 μA @ VR =5V) IF=20 mA
กลไกและวัสดุ
ขนาดแพ็คเกจ 32.50 มม. (ยาว) × 15.95 มม. (กว้าง) × 13.50 มม. (สูง) โปรไฟล์ความลึกมาตรฐาน ทิศทางสลัก / แท็บ

Tab-Down (Latch Down) การยึดสลักด้านล่าง วัสดุตัวเรือน

เทอร์โมพลาสติก PBT สีดำ, UL 94V-0 ตัวเครื่องทนไฟอุณหภูมิสูง การเคลือบหน้าสัมผัส

บรอนซ์ฟอสเฟอร์ การชุบทองแบบเลือกในบริเวณที่ประกบ วัสดุเปลือกป้องกัน

โลหะผสมทองแดงพร้อมการชุบนิกเกิล พร้อมสปริง EMI ด้านบน/ด้านข้างอย่างต่อเนื่อง ความร้อนและการปฏิบัติตามข้อกำหนดอุณหภูมิในการทำงาน
-40°C ถึง +85°C การเชื่อมต่อเครือข่ายแบบฝัง ขีดจำกัดการบัดกรีแบบคลื่น 260°C MAX. สำหรับ 5–10 วินาที

การบัดกรีแบบคลื่นไร้สารตะกั่วมาตรฐาน การรับรองความปลอดภัย cURus ได้รับการยอมรับ (UL File: E484635)

การอนุมัติความปลอดภัยทางไฟฟ้าทั่วโลก มาตรฐานสิ่งแวดล้อม เป็นไปตามข้อกำหนด RoHS (2011/65/EU) และ REACH

การผลิตไร้สารตะกั่วสีเขียว 100% เอกสารข้อมูลคอนเนคเตอร์ SI-61044-F Tab-Down RJ45 แม่เหล็ก 1000BASE-T ภายในและโทโพโลยีวงจร




[ ด้านชิป PHY ] [ ด้านสายเคเบิล / RJ45 ] ช่อง 1: TRD1+ (ขา 2) ───┬─ 1CT : 1CT ───[CMC]─── J1 (TRP1+) TRCT1 (ขา 1) ───┼─────────── ┌───[CMC]─── J2 (TRP1-) TRD1- (ขา 3) ───┴─── │ │ └───[CMC]─── J2 (TRP1-) │ │ ช่อง 2: TRD2+ (ขา 5) ───┬─ 1CT : 1CT ───[CMC]─── J3 (TRP2+) TRCT2 (ขา 4) ───┼─────────── ┌───[CMC]─── J6 (TRP2-) TRD2- (ขา 6) ───┴─── │ │ └───[CMC]─── J6 (TRP2-) │ │ ช่อง 3: TRD3+ (ขา 7) ───┬─ 1CT : 1CT ───[CMC]─── J4 (TRP3+) TRCT3 (ขา 9) ───┼─────────── ┌───[CMC]─── J5 (TRP3-) TRD3- (ขา 8) ───┴─── │ │ └───[CMC]─── J5 (TRP3-) │ │ ช่อง 4: TRD4+ (ขา 11) ───┬─ 1CT : 1CT ───[CMC]─── J7 (TRP4+) TRCT4 (ขา 10) ───┼─────────── ┌───[CMC]─── J8 (TRP4-) TRD4- (ขา 12) ───┴─── │ │ └───[CMC]─── J8 (TRP4-) ▼ ▼ [ การสิ้นสุด Bob Smith: ตัวต้านทาน 75Ω 4x + ตัวเก็บประจุ 1000pF/2kV ไปยังชีลด์ ]


SI-61044-F Tab-Down RJ45 Connector Datasheet




แนวทางการจัดวาง PCB RJ45:



1. ทิศทางสลัก Tab-Down:


SI-61044-F และ LPJG4820G4NL ใช้ทิศทาง Tab-Down (Latch Down) ซึ่งช่วยให้ผู้ปฏิบัติงานเข้าถึงสลักปลดสายเคเบิลจากด้านล่างได้ง่าย ทำให้เหมาะสำหรับสวิตช์เดสก์ท็อป แผงแพตช์ และช่องเสียบเมนบอร์ดแชสซีด้านบน


การควบคุมอิมพีแดนซ์ดิฟเฟอเรนเชียล (100 Ω): เดินสายคู่ดิฟเฟอเรนเชียลทั้งสี่คู่ (TRD1± ถึง TRD4±) ด้วยอิมพีแดนซ์ดิฟเฟอเรนเชียลที่ควบคุมอย่างเข้มงวด 100 Ω รักษาความเหลื่อมของคู่ภายในให้น้อยกว่า 5 mil เพื่อรักษาการปฏิบัติตามข้อกำหนด IEEE 802.3ab PHY


2. การสิ้นสุดแรงดันไฟฟ้าสูง Bob Smith:
จุดศูนย์กลางของฝั่งสายจะสิ้นสุดที่ตัวต้านทานบาลานซ์ภายใน 75 Ω สี่ตัวและตัวเก็บประจุเซรามิก 1000 pF/2 kV ที่เชื่อมต่อกับชีลด์ด้านนอก หลีกเลี่ยงการเดินสายสัญญาณความเร็วสูงดิจิทัลทั้งหมดและระนาบพลังงานที่มีสัญญาณรบกวนใต้รูปแบบนี้


การทดสอบคุณภาพสำหรับโมดูลคอนเนคเตอร์แบบรวม


เครื่องวิเคราะห์ RoHS & REACH:




การวิเคราะห์ด้วยสเปกโตรเมตรี XRF ยืนยันว่าชีลด์โลหะผสมทองแดง หน้าสัมผัส และตัวเรือน PBT เป็นไปตามข้อกำหนด RoHS 2011/65/EU อย่างเคร่งครัด


  1. ความสมบูรณ์ของแท็บป้องกัน EMI: การทดสอบความต้านทานหน้าสัมผัสแบบไดนามิกช่วยให้มั่นใจได้ว่าสปริงแท็บโลหะผสมทองแดงชุบนิกเกิลจะรักษาการเชื่อมต่อกราวด์ที่มีความต้านทานต่ำที่แข็งแกร่ง
  2. การทดสอบฉนวนไดอิเล็กทริก HiPot 1500 Vrms:คัดกรองการผลิต 100% ที่ 1500 Vrms (จาก PHY ไปยัง Line-side) เพื่อขจัดความเสี่ยงจากความล้มเหลวของฉนวนและการแตกหัก
  3. การคัดกรองเครื่องวิเคราะห์หม้อแปลงอัตโนมัติ: การตรวจสอบอัตโนมัติ 100% ของอัตราส่วนรอบ 1CT:1CT (±2%), OCL ≥350 μH ที่ DC bias 8 mA และการปฏิบัติตามข้อกำหนดการสูญเสียผลตอบแทนในช่วง 1 MHz ถึง 100 MHz
  4. การทดสอบไฟฟ้าและขั้ว LED คู่:การตรวจสอบด้วยเครื่องจักรของแรงดันไฟฟ้าไปข้างหน้า (VF) และการรั่วไหลย้อนกลับ (IR≤10 μA) สำหรับวงจร LED สีเขียวและสีเหลืองทั้งสอง
