รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: HR911157C
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.05-$1.28
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4200K-PCS / เดือน
ประเภทสินค้า: |

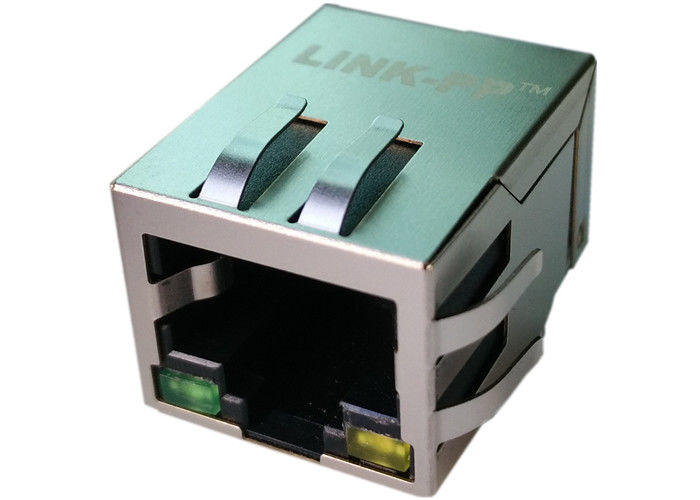

HR911157C 8P8C RJ45 ตัวเชื่อมต่อ |
จำนวนพอร์ต: |
1x1 |
ความเร็ว: |
10BASE-T, 100BASE-TX |
การวางแนวสลัก: |
ลง |
ประเภทการติดตั้ง: |
ผ่านหลุม (tht) |
ตัวเลือก LED: |
เขียว/เหลือง |
ประเภทสินค้า: |
HR911157C 8P8C RJ45 ตัวเชื่อมต่อ |
จำนวนพอร์ต: |
1x1 |
ความเร็ว: |
10BASE-T, 100BASE-TX |
การวางแนวสลัก: |
ลง |
ประเภทการติดตั้ง: |
ผ่านหลุม (tht) |
ตัวเลือก LED: |
เขียว/เหลือง |
LPJ0017GENL เป็นตัวเชื่อม 8P8C RJ45 ที่มีประตูเดียวที่มีแม่เหล็ก 10/100 Base-T ที่ผลิตโดย LINK-PP International Technology Co., Limitedเครื่องเชื่อมนี่รวมแจ็ค RJ45 ของร่างกายกับองค์ประกอบแม่เหล็ก (ทรานฟอร์ม) ที่บูรณาการที่จําเป็นสําหรับการปรับสภาพและแยกสัญญาณ Ethernetมีตัวชี้วัด LED สองตัว (สีเขียวและสีเหลือง) และถูกออกแบบให้กับการใช้งานในเครือข่ายต่างๆ รวมถึงอุปกรณ์ SOHO (Small Office/Home Office)และสวิทช์.
การออกแบบแม่เหล็กบูรณาการมีข้อดีด้วยการกําจัดความต้องการขององค์ประกอบแปลงแยกแยก ลดจํานวนองค์ประกอบ ลดการวางแผน PCB และประหยัดพื้นที่บอร์ดที่มีค่านี้ทําให้ LPJ0017GENL เป็นทางออกที่ประสิทธิภาพสําหรับการออกแบบที่จํากัดพื้นที่ที่ต้องการการเชื่อมต่อ Ethernet.
|
เครื่องเชื่อม RJ45 ท่าเดียว พร้อมแม่เหล็กประกอบ 10/100 Base-T, LED สีเขียว/เหลือง, Tab Down, RoHS |
|
|
เลขส่วนของ LINK-PP |
LPJ0017GENL |
|
เลขส่วน |
HR911157C |
|
แอปพลิเคชัน-แลน |
ETHERNET ((ไม่มี PoE) |
|
AutomDX |
ใช่ |
|
Bst วงจร |
ใช่ |
|
การตั้งค่า RX |
T,C |
|
การตั้งค่า TX |
T,C |
|
การเคลือบพื้นที่จับคู่ |
ทองคํา 6 ยู 15 ยู 30 |
|
หลักต่อท่า |
4 |
|
ไดโอเดส |
ไม่มีดีโอดี |
|
ตัวเลือก LED |
สีเขียว/เหลือง |
|
ล็อค |
แทบลง |
|
จํานวนท่าเรือ |
1X1 |
|
PCB |
FR4 |
|
มุมการติดตั้ง PCB |
ทางเข้าด้านข้าง |
|
สถานบันทึก PCB |
T POST |
|
ความสูงของบรรจุ (นิ้ว) |
0.531 |
|
ความสูงของบรรจุ (มม.) |
13.50 |
|
ความยาวของบรรจุ (นิ้ว) |
0.839 |
|
ความยาวของพัสดุ (มม.) |
21.30 |
|
ความกว้างของบรรจุภัณฑ์ (นิ้ว) |
0.630 |
|
ความกว้างของบรรจุภัณฑ์ (mm) |
16.00 |
|
ประเภท Pin |
THT SOLDER |
|
สอดคล้องกับ RoHS |
YES-RoHS-5 พร้อมการยกเว้นหมึกใน solder |
|
ค้นหา |
ใช่ |
|
แท็บ EMI ปราง |
ด้วย |
|
ความเร็ว |
10/100 BASE-T |
|
อุณหภูมิ |
0 ถึง 70°C |
|
เปลี่ยนสัดส่วน RX |
1CT:1CT |
|
เปลี่ยนสัดส่วน TX |
1CT:1CT |
LPJ0017GENL ถูกปรับปรุงให้เหมาะสมกับการใช้งาน 10/100 Base-T Ethernet อัตราการหมุนของทรานฟอร์มถูกรักษาอย่างแม่นยําที่ 1: 1 สําหรับคู่ส่งและรับการประกันความสมบูรณ์แบบของสัญญาณผ่านขั้วแยก. อุปทานหลักถูกกําหนดเป็นอย่างน้อย 350μH ที่ 100MHz กับ 0.1V 8mA DC bias เพียงพอสําหรับการรักษาคุณภาพสัญญาณในแอพลิเคชั่น Ethernet
เครื่องเชื่อมแสดงผลงานที่ดีเยี่ยมในปริมาตรไฟฟ้าหลัก การสูญเสียการใส่จํากัด -1.0dBสูงสุดจาก 0.3-100 MHzการรับรองความแข็งแรงของสัญญาณถูกรักษาตลอดช่วงความถี่ที่ใช้โดย 10/100 Ethernetรายละเอียดการสูญเสียการกลับที่แตกต่างกันตามช่วงความถี่ (-18dB ที่ 1-30 MHz, -16dB ที่ 40 MHz, -14dB ที่ 50 MHz, และ -12dB ที่ 60-80 MHz) เพื่อให้แน่ใจว่าการสะท้อนสัญญาณถูกเก็บไว้อย่างน้อยลดความผิดพลาดข้อมูล.
การสื่อสารข้ามระหว่างคู่สัญญาณถูกควบคุมได้ดี โดยมีมาตรฐานตั้งแต่ -45dB ที่ 30MHz ถึง -35dB ที่ 100MHz ซึ่งให้ช่องแยกช่องทางได้ดีเยี่ยมระยะการปฏิเสธโหมดทั่วไปจาก -35dB ที่ 30 MHz ถึง -25dB ที่ 100 MHz, ลดการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ การแยกกันมีค่า 1500Vrms (การทดสอบ hipot) ให้การคุ้มครองที่แข็งแกร่งต่อการกระตุ้นความกระตุ้นและรับประกันความปลอดภัยในการใช้งานต่าง ๆ
ในLINK-PP, เราเชี่ยวชาญในเรื่องของ RJ45 ที่มีประสิทธิภาพสูง
