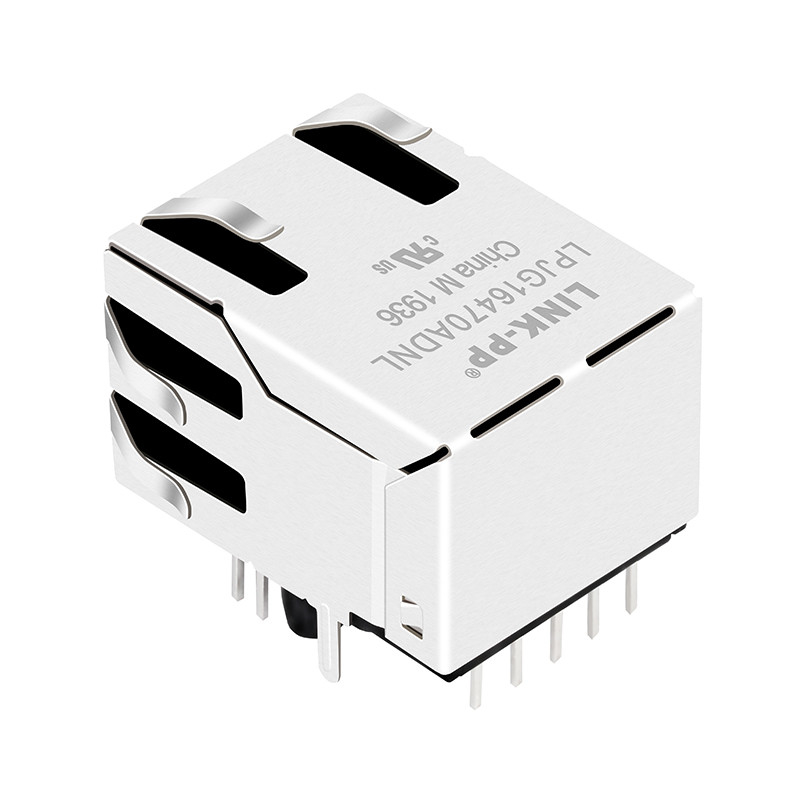

JXD1-0001NL | LPJG16470ADNL การเชื่อมต่อ Jack Jack Gig_Ethernet แบบแม่เหล็ก RJ45

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: UL,ROHS,Reach,ISO

หมายเลขรุ่น: JXD1-0001NL

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000

ราคา: Supportive

รายละเอียดการบรรจุ: 54PCS / ถาด 24Trays = 37 * 30 * 30 ซม = 1296PCS = 10kg / กล่อง

เวลาการส่งมอบ: คลังสินค้า

เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน

สามารถในการผลิต: 4300K.PCS / เดือน

รับราคาที่ดีที่สุด
เน้น:

JXD1-0001NL

,

1000Base-T RJ45 แม็กเนตแจ็ค

,

ขั้วต่อ RJ45 พร้อม Magnetics ในตัว

เลขส่วน:
JXD1-0001NL
Link-PP เทียบเท่า:
LPJG16470ADNL
สลัก:
ขึ้นไป
จำนวนพอร์ต:
1x1
แพ็คเกจ:
ที.ที
ตัวเลือก LED:
เหลืองเขียว
ความสูงของแพ็คเกจ:
13.800 มม.
ความยาวแพ็คเกจ:
21.500 มม.
ความกว้างของแพ็คเกจ:
15.750 มม.
มุมยึด PCB:
รายการด้านข้าง
คะแนน POE:
ไม่ใช่ PoE
อุณหภูมิ:
-40°C ถึง +85°C
เลขส่วน:
JXD1-0001NL
Link-PP เทียบเท่า:
LPJG16470ADNL
สลัก:
ขึ้นไป
จำนวนพอร์ต:
1x1
แพ็คเกจ:
ที.ที
ตัวเลือก LED:
เหลืองเขียว
ความสูงของแพ็คเกจ:
13.800 มม.
ความยาวแพ็คเกจ:
21.500 มม.
ความกว้างของแพ็คเกจ:
15.750 มม.
มุมยึด PCB:
รายการด้านข้าง
คะแนน POE:
ไม่ใช่ PoE
อุณหภูมิ:
-40°C ถึง +85°C
JXD1-0001NL | LPJG16470ADNL การเชื่อมต่อ Jack Jack Gig_Ethernet แบบแม่เหล็ก RJ45
JXD1-0001NL. LPJG16470ADNL แม็กเนติก RJ45 แจ็ค กิ๊ก



1ข้อมูลสินค้า

  • รูปแบบ: JXD1-0001NL
  • คําอธิบายสินค้า: CONN, RJ45, 1X1, 1GD, 1:1, TU (เครื่องเชื่อม RJ45 Gigabit ที่มีประตูเดียว พร้อมเครื่องแปลง)
  • การรับรอง: RoHS Compliant


2. ประเภทและผลประกอบของเครื่องเชื่อม

  • ประเภทเครื่องเชื่อม: RJ45 Jack พร้อมแม่เหล็กอินเทกรีต
  • จํานวนท่าเรือ: 1x1 ท่าเรือ
  • การสนับสนุนความเร็ว: 1000 Base-T (Gigabit Ethernet)
  • การตั้งตั้ง: Tab Up, Side Entry
  • ระดับ PoE: ไม่ PoE


3ลักษณะทางกายภาพ

  • วิธีการติดตั้ง: ผ่านรู
  • วัสดุเชื่อม:
  • หลังคา: วัสดุเทอร์โมพลาสติกสีดํา, UL94 V-0 ระดับความทนไฟ
  • การป้องกัน: ทองแดง, เนกเกิล
  • ติดต่อ: โฟสฟอร์ทองแดง
  • การเคลือบติดต่อ: การเคลือบทองคัดเลือก ความหนาขั้นต่ํา 30 ไมโครนิ้วในพื้นที่ติดต่อ
  • ขนาด:
  • ความกว้าง: 15.75 มิลลิเมตร
  • ความสูง: 13.80 มิลลิเมตร
  • ความลึก: 21.50 มิลลิเมตร
  • ระยะห่างของปิ้น: 2.54 มิลลิเมตร


4คุณสมบัติไฟฟ้า

  • อัตราการหมุนแปลง: 1:1 (1.0 อัตราการหมุน @ 100kHz)
  • ความแม่นยําของอัตราการหมุน:
  • (P9-P8): ((J1-J2) = 1:1±5%
  • (P7-P6):(J3-J6) = 1:1±5%
  • (P5-P4): ((J4-J5) = 1:1±5%
  • (P3-P2):(J7-J8) = 1:1±5%
  • อุปทานหลัก: 350μH MIN @ 100kHz, 0.1V RMS DC BIAS
  • ความต้านทาน DC: 1.2 OHMS MAX
  • การสูญเสียการใส่
  • 1-100 MHz: -1.0dB MAX
  • 100-125 MHz: -1.2dB MAX
  • การเสียผลตอบแทน:
  • 1-40 MHz: -16dB MIN
  • 40-80 MHz: -10dB MIN
  • 80-100 MHz: -8dB MIN
  • การสื่อข้ามสาย: 1-100MHz: -30dB MIN
  • การลดความรุนแรงแบบทั่วไป: 1-100MHz: -30dB MIN
  • ความดันแยก: PHY ทิศทางไปทางด้านสาย: 2250VDC


5ตัวชี้วัด LED

  • การตั้งค่า LED: LED 2 สี
  • สี LED และรายละเอียด:
  • สีเขียว: 565nm, 20mA, 2.4V ((Vmax), 2.2V ((ชนิด)
  • สีเหลือง: 590nm, 20mA, 2.5V ((Vmax), 2.1V ((ชนิด)
  • พิน LED:
  • สีเขียว: P11(+), P12(-)
  • สีเหลือง: P13(+), P14(-)


6รายละเอียดสิ่งแวดล้อม

  • ระยะอุณหภูมิการทํางาน: -40°C ถึง +85°C
  • ระยะอุณหภูมิการเก็บรักษา: -40°C ถึง +85°C
  • อุณหภูมิการผสม: กระบวนการผสมคลื่น อุณหภูมิสูงสุด 260 °C สูงสุด 10 วินาที


7ข้อมูลการบรรจุ

  • วิธีการบรรจุ: ตู้
  • จํานวนบรรจุแบบมาตรฐาน: 50 ชิ้น/ตู้
  • จํานวนต่อกล่อง: 1200 ชิ้น/กล่อง


8. การนิยาม Pin

  • P1-P8: พินสัญญาณอีเทอร์เน็ต
  • P9-P10: ไม่ใช้
  • P11-P12: LED สีเขียว
  • P13-P14: LED สีเหลือง
  • J1-J8: ปินอินเตอร์เฟซ RJ45


9. ความสอดคล้องและการรับรอง

  • RoHS: สอดคล้องกับกฎหมาย RoHS
  • FCC: สอดคล้องกับกฎและระเบียบของ FCC ส่วน 68


หมายเหตุการใช้งาน

  • เหมาะสําหรับอัตโนมัติอุตสาหกรรม อินเตอร์เน็ตอุตสาหกรรมของสิ่งของ และระบบควบคุมอุตสาหกรรม
  • รองรับมาตรฐาน IEEE 802.3
  • วิธีการเชื่อมคลื่นแนะนํา
