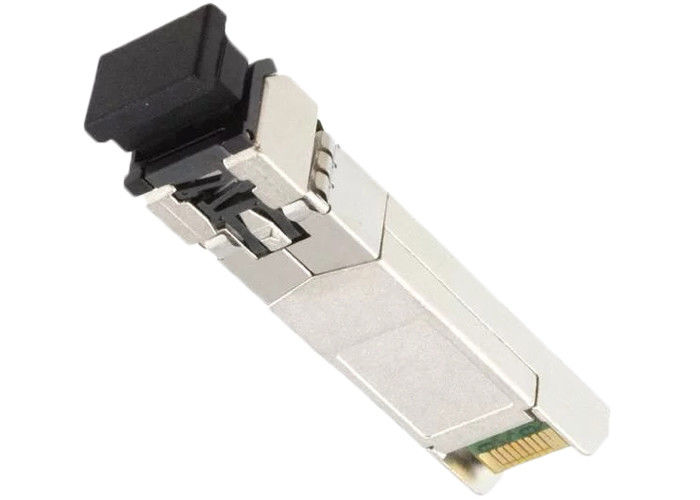

AFBR-57R6AEZ เป็นไปตาม RoHS ตัวรับส่งสัญญาณแสง SFP ที่ให้อัตราการเลือก

AFBR-57R6AEZ เป็นไปตาม RoHS ตัวรับส่งสัญญาณแสง SFP ที่ให้อัตราการเลือก

●เป็นไปตามข้อกำหนดของข้อกำหนดเกี่ยวกับวัตถุอันตราย (RoHS)
●คุณลักษณะการวินิจฉัยตาม SFF-8472 "อินเทอร์เฟซการตรวจสอบการวินิจฉัยสำหรับเครื่องรับส่งสัญญาณออพติคอล"
●การตรวจสอบเวลาจริงของ:
- รับพลังงานแสง
- เลเซอร์อคติปัจจุบัน
- อุณหภูมิ
- แรงดันไฟฟ้า
●เลือกอัตราการทำงานต่อ SFF 8079 (แก้ไข 1.7)
●การทำงานของอุณหภูมิและแรงดันไฟฟ้าที่กว้าง (-10 ° C ถึง 85 ° C) (3.3 V ± 10%)
●ข้อกำหนดเฉพาะของตัวรับส่งข้อมูลตามข้อตกลง SFP (SFF-8074i) และ SFF-8472 (แก้ไข 9.3)
- การใช้งาน Fibre Channel ของ Fibre Channel สำหรับ FC-PI 400-M5-SN-I และ 400-M6-SN-I
- การดำเนินงาน Fibre Channel ขนาด 2.125 GB สำหรับ FC-PI 200-M5-SN-I และ 200-M6-SN-I
-1.0625 การใช้งาน Fibre Channel แบบ GBD สำหรับ FC-PI 100-M5-SN-I และ 100-M6-SN-I
- ใช้งานได้ 1.25 GB สำหรับ IEEE 802.3 Gigabit Ethernet 1000Base-SX
●ความยาวลิงก์ที่ 4.25 GBd:
- 150 เมตรกับ 50 มม. MMF, 70 เมตรกับ MMF 62.5 มม
●ความยาวของการเชื่อมโยงที่ 2.125 GB:
- 300 เมตรกับ 50 มม. MMF, 150 เมตรกับ MMF 62.5 มม
●ความยาวลิงก์ที่ 1.0625 GB:
- 500 เมตรกับ 50 มม. MMF, 300 เมตรกับ MMF 62.5 มม
●ความยาวของลิงก์ที่ 1.25 GB:
- 2 ถึง 550 เมตรกับ 50 มม. MMF, 2 ถึง 275 เมตรกับ MMF 62.5 มม
●อินเทอร์เฟซตัวเชื่อมต่อขั้วต่อ LC Duplex ที่สอดคล้องกับ ANSI TIA / EIA604-10 (FOCIS 10A)
●เทคโนโลยีต้นทางที่ปล่อยออกมาจากผิวขรุขระแนวรัศมี 450 nm (VCSEL)
● IEC 60825-1 Class 1 / CDRH ระดับเลเซอร์ 1 ดวงที่ปลอดภัย
●สอดคล้องกับ Gigabit Ethernet
●ประสิทธิภาพของอีเอ็มไอที่เพิ่มขึ้นสำหรับแอพพลิเคชันความหนาแน่นของพอร์ตสูง

●เครื่องรับส่งสัญญาณออปติคอล AFBR-57R6AEZ รองรับการเชื่อมต่อแบบอนุกรมความเร็วสูงผ่านระบบออปติคอลมัลติโหมดที่อัตราการรับส่งข้อมูลสูงสุด 4.25 Gb / s สอดคล้องกับข้อกำหนดเกี่ยวกับเครื่องกลและไฟฟ้าของเครื่องรับส่งข้อมูล LC Duplex (MSA) ข้อกำหนด ANSI Fibre Channel FC-PI และ FC-PI-2 และสอดคล้องกับมาตรฐาน IEEE 802.3 สำหรับแอพพลิเคชันกิกะบิต ชิ้นส่วนนี้ทำงานร่วมกันได้กับอุปกรณ์ SFP conformant

● AFBR-57R6AEZ เป็น "อัตรา Quad Quad" 850 nm SFP ซึ่งเป็นไปตามข้อกำหนดของเครือข่าย Fibre Channel 4G / 2G / 1G และ Ethernet 1G เมื่อใช้อินพุท Rate_Select ของผลิตภัณฑ์ผู้ใช้จะกำหนดจุดการปฏิบัติตามข้อกำหนดของ SFP ที่ต้องการ ในตำแหน่งที่มีอัตราสูงผลิตภัณฑ์นี้เทียบเท่ากับ AFBR-57R5AEZ 4G / 2G / 1G Fibre Channel ในตำแหน่งที่มีอัตราต่ำผลิตภัณฑ์จะย้ายไปที่โหมดการทำงานอีเทอร์เน็ต 2G / 1G Fiber Channel 1G Ethernet

●เป็นส่วนเสริมของอินเทอร์เฟซ SFP แบบเดิมที่กำหนดไว้ใน SFF-8074i AFBR-57R6AEZ สอดคล้องกับ SFF-8472 (อินเทอร์เฟซการวินิจฉัยแบบดิจิตอลสำหรับตัวรับส่งสัญญาณออปติคอล) การใช้อินเทอร์เฟซแบบอนุกรม 2 สายที่กำหนดไว้ใน SFF-8472 MSA AFBR-57R6AEZ ให้อุณหภูมิเรียลไทม์แรงดันไฟฟ้าแรงดึงดูดในปัจจุบันเลเซอร์เลเซอร์เอาท์พุทโดยเฉลี่ยและกำลังรับเข้า ข้อมูลนี้เป็นข้อมูลเพิ่มเติมนอกเหนือจากข้อมูลพื้นฐาน SFP แบบเดิม อินเทอร์เฟซการวินิจฉัยแบบดิจิตัลยังเพิ่มความสามารถในการปิดใช้งานเครื่องส่งสัญญาณ (TX_DISABLE) ตรวจสอบความผิดพลาดของเครื่องส่งสัญญาณ (TX_FAULT) และตรวจสอบการรับสัญญาณสูญหายของสัญญาณ (RX_LOS)
