รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 7499010122
เอกสาร: LPJD5011BENL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.25
รายละเอียดการบรรจุ: หลอด/กล่อง
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
หมายเลขชิ้นส่วน: |
7499010122 |
การกำหนดค่าพอร์ต: |
1x1 |
ประเภทการติดตั้ง:: |
ผ่านรู |
มุมติดตั้ง: |
แนวตั้ง |
อุณหภูมิในการทำงาน:: |
0 ° C ถึง +70 ° C |
การทดสอบฮิพอต: |
2250V DC นาน 1 นาที |
หมายเลขชิ้นส่วน: |
7499010122 |
การกำหนดค่าพอร์ต: |
1x1 |
ประเภทการติดตั้ง:: |
ผ่านรู |
มุมติดตั้ง: |
แนวตั้ง |
อุณหภูมิในการทำงาน:: |
0 ° C ถึง +70 ° C |
การทดสอบฮิพอต: |
2250V DC นาน 1 นาที |

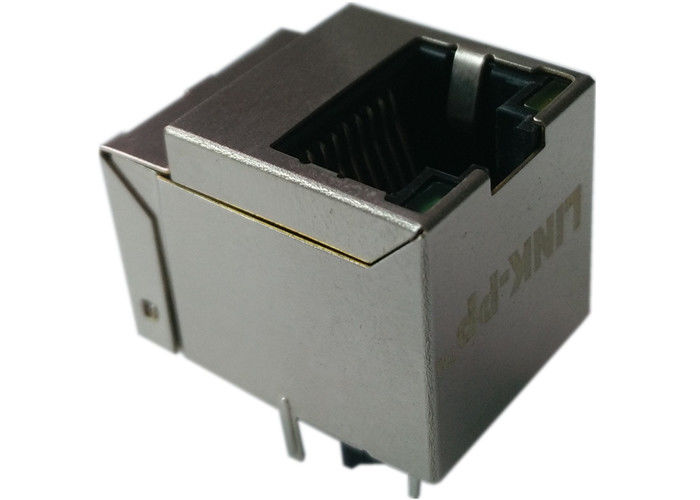

ค้นพบขั้วต่อ RJ45 แนวตั้ง 7499010122 พร้อมหม้อแปลง LAN ในตัวสำหรับแอปพลิเคชัน 10/100 Base-T แบบมีฉนวน 1x1 Cat 5, Auto MDIX, การติดตั้งแบบทะลุรูแนวตั้ง, UL 94V-0 และประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | มีความเกี่ยวข้องอย่างยิ่งสำหรับวิศวกร ทีมจัดซื้อ และผู้ซื้อที่กำลังมองหา |
| ประเภทผลิตภัณฑ์ | ขั้วต่อ RJ45 ในตัวพร้อมหม้อแปลง LAN |
| การกำหนดค่า | 1x1 (พอร์ตเดียว) |
| จำนวนตำแหน่ง | 8P8C |
| จำนวนพอร์ต | 1 |
| จำนวนแถว | 1 |
| ประเภทการติดตั้ง | ทะลุรู |
| มุมการติดตั้ง | แนวตั้ง |
| รูปแบบการสิ้นสุด | บัดกรี |
| การป้องกัน | มีฉนวน |
| หมวดหมู่ประสิทธิภาพ | Cat 5 |
| ความสูงเหนือแผงวงจร | 16.90 มม. (0.665") |
| ไฟแสดงสถานะ LED | ใช่ |
| สี LED | เหลือง / เขียว |
| แอปพลิเคชัน | 10/100 Base-T, Auto MDIX |
| การปฏิบัติตามข้อกำหนด | IEEE 802.3u |
| ไฟล์ UL | E472316 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุโครงสร้าง | เทอร์โมพลาสติก (UL 94V-0) |
| วัสดุฐาน | เฟอร์ไรต์ |
| การชุบหน้าสัมผัส | ทอง 30 ไมโครนิ้วบนพื้นที่หน้าสัมผัส |
| วัสดุฉนวน | ทองแดงอัลลอยด์ |
| การชุบฉนวน | นิกเกิล 50 ไมโครนิ้ว |
| ประเภทสายไฟ | QPN180 |
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ค่า | หน่วย | ความคลาดเคลื่อน |
|---|---|---|---|---|
| ความเหนี่ยวนำ (OCL) | 100kHz / 100mV @ 8mA DC Bias | ≥ 350 | µH | — |
| อัตราส่วนรอบ (Tx/Rx) | 100kHz / 100mV | 1:1 / 1:1 | — | ±2% |
| การสูญเสียการแทรก | 1–65 MHz | ≤ -1.0 | dB | — |
| การสูญเสียผลตอบแทน | 1–30 MHz | ≥ -18 | dB | — |
| 30–45 MHz | ≥ -16 | dB | — | |
| 45–60 MHz | ≥ -14 | dB | — | |
| 60–80 MHz | ≥ -12 | dB | — | |
| การปฏิเสธโหมดร่วม | 1–100 MHz | ≥ -35 | dB | — |
| การครอสทอล์ค | 1–100 MHz | ≥ -35 | dB | — |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิใช้งาน | 0°C ถึง +70°C |
| การทดสอบ Hipot | 2250 VDC / 1 นาที |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าไปข้างหน้า | 1.8V – 2.5V |
| กระแสไฟฟ้าไปข้างหน้า | 20 mA |
ขั้วต่อ RJ45 แนวตั้ง 7499010122 ได้รับการออกแบบมาเพื่อประสิทธิภาพทางไฟฟ้าที่เสถียรในวงจร 10/100 Base-T
1. ความเหนี่ยวนำ: 350 µH ขั้นต่ำ
2. อัตราส่วนรอบ: 1:1 (Tx) / 1:1 (Rx), ±2%
3. การสูญเสียการแทรก: -1.0 dB สูงสุด ที่ 1–65 MHz
4. การสูญเสียผลตอบแทน:
-18 dB ขั้นต่ำ ที่ 1–30 MHz
-16 dB ขั้นต่ำ ที่ 30–45 MHz
-14 dB ขั้นต่ำ ที่ 45–60 MHz
-12 dB ขั้นต่ำ ที่ 60–80 MHz
5. การปฏิเสธโหมดร่วม: -35 dB ขั้นต่ำ ที่ 1–100 MHz
6. การครอสทอล์ค: -35 dB ขั้นต่ำ ที่ 1–100 MHz
หากโครงการของคุณต้องการขั้วต่อ RJ45 แนวตั้งพร้อมแม่เหล็กในตัว7499010122 นำเสนอโซลูชันที่เชื่อถือได้สำหรับการออกแบบ 10/100Base-TXโครงสร้างแนวตั้งแบบทะลุรู, โครงสร้างมีฉนวน, และ ประสิทธิภาพ Cat 5ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับผู้ผลิตที่ต้องการการเชื่อมต่อที่เสถียรและการรวม PCB ที่มีประสิทธิภาพหมายเลขชิ้นส่วน
7499010122มีความเกี่ยวข้องอย่างยิ่งสำหรับวิศวกร ทีมจัดซื้อ และผู้ซื้อที่กำลังมองหาขั้วต่อ RJ45 ในตัวแนวตั้งที่รองรับแอปพลิเคชัน Ethernet ด้วยประสิทธิภาพที่สม่ำเสมอและการก่อสร้างวัสดุที่ได้รับการอนุมัติคำถามที่พบบ่อย
เป็นโซลูชัน Ethernet ในตัวขนาดกะทัดรัด มีฉนวน สร้างขึ้นสำหรับแอปพลิเคชัน 10/100 Base-Tด้วยการรองรับ Auto MDIX, การปฏิบัติตาม IEEE 802.3u, การติดตั้งแบบทะลุรูแนวตั้ง และคุณสมบัติทางไฟฟ้าที่เชื่อถือได้จึงเป็นตัวเลือกที่ชาญฉลาดสำหรับฮาร์ดแวร์เครือข่ายที่ต้องการอินเทอร์เฟซ RJ45 ที่ทนทานและมีประสิทธิภาพ1. ขั้วต่อ RJ45 แนวตั้ง 7499010122 ใช้สำหรับอะไร?7499010122 ใช้ใน
ที่ต้องการขั้วต่อ RJ45 ในตัวพร้อมหม้อแปลงสำหรับการออกแบบเครือข่ายระดับบอร์ด2. ขั้วต่อ 7499010122 มีฉนวนหรือไม่?ใช่ 7499010122 เป็น
ซึ่งช่วยเพิ่มการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า3. 7499010122 รองรับ Auto MDIX หรือไม่?ใช่ ขั้วต่อนี้
ทำให้เหมาะสำหรับการเชื่อมต่อ Ethernet ที่ยืดหยุ่นในระบบที่เข้ากันได้4. ใช้การติดตั้งประเภทใด?ใช้
พร้อมการสิ้นสุดแบบบัดกรี5. 7499010122 เหมาะสำหรับแอปพลิเคชัน Cat 5 หรือไม่?ใช่ ระบุว่าเป็น
