รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,REACH,UL,RoHS

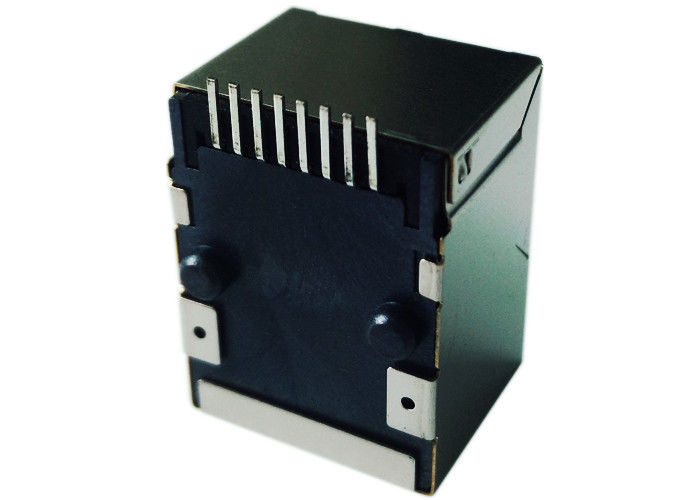

หมายเลขรุ่น: JX0C-0005NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 720
ราคา: Supportive
รายละเอียดการบรรจุ: 120pcs / รีล 6Reel = 35 * 35 * 35 ซม = 9KGS (720pcs) / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 6000K / เดือน
ข้อมูลจำเพาะ: |
JX0C-0005NL |
หมายเลขชิ้นส่วน: |
LPJ19411DNL |
อีเธอร์เน็ต: |
1x 10 / 100Mbps |
การติด: |
180 องศา |
ตัวชี้วัด: |
ไม่มีไฟ LED |
ตัวอย่าง: |
พร้อมใช้งาน |
ข้อมูลจำเพาะ: |
JX0C-0005NL |
หมายเลขชิ้นส่วน: |
LPJ19411DNL |
อีเธอร์เน็ต: |
1x 10 / 100Mbps |
การติด: |
180 องศา |
ตัวชี้วัด: |
ไม่มีไฟ LED |
ตัวอย่าง: |
พร้อมใช้งาน |
 |  |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
อัตราส่วน 1.Turns (± 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH นาที
@ 100KHz, 0.1V, 8mA DC Bias
3. ขาดทุนจากการลงทุน:
1 ~ 100MHz: -1.0dB สูงสุด
4. การสูญเสียกลับ (dB นาที):
1 ~ 30MHz: -16 30 ~ 60MHz: -12
60 ~ 80MHz: -10
5.Crosstalk (dB นาที):
1 ~ 30MHz: -40 30 ~ 60MHz: -35
60 ~ 100MHz: -30
6.CMR (dB นาที):
1 ~ 50MHz: -40 50 ~ 150MHz: -30
7. แรงดันไฟฟ้า: 1500V AC 6S 1mA
8. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
| รายละเอียดการทดสอบ | SPEC | 1 | 2 | 3 | 4 | 5 | ทดสอบ FREQ | |||||||
| เท็กซัส | RX | เท็กซัส | RX | เท็กซัส | RX | เท็กซัส | RX | เท็กซัส | RX | |||||
| OCL | 350uH MIN | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| อัตราส่วนการหมุน (± 2%) | เท็กซัส | 1CT: 1CT | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | --- | |
| RX | 1CT: 1CT | |||||||||||||
| การสูญเสียการแทรก | -1.0dB MAX | -0.23 | -0.22 | -0.21 | -0.20 | -0.28 | -0.22 | -0.23 | -0.24 | -0.27 | -0.22 | 1-65MHz | ||
| การสูญเสียผลตอบแทน | -18dB MIN | -35.5 | -33.1 | -36.7 | -37.6 | -31.5 | -30.4 | -34.3 | -31.1 | -36.2 | -33.6 | 1-10MHz | ||
| -14dB MIN | -28.2 | -27.8 | -29.2 | -28.8 | -28.5 | -29.3 | -28.8 | -27.6 | -26.9 | -27.5 | 30MHz | |||
| -10dB MIN | -15.7 | -14.9 | -14.5 | -14.1 | -13.8 | -14.7 | -15.2 | -14.5 | -16.2 | -14.8 | 60-100MHz | |||
| crosstalk | MIN-MIN | -42.4 | -40.7 | -38.1 | -40.4 | -38.6 | 1-60MHz | |||||||
| -30dB MIN | -36.4 | -34.0 | -33.6 | -37.1 | -33.9 | 60-100MHz | ||||||||
| การปฏิเสธโหมดที่ใช้ร่วมกัน | -20dB MIN | -38.1 | -35.6 | -39.5 | -37.1 | -37.1 | -33.7 | -36.7 | -38.3 | -33.6 | -35.8 | 1-130MHz | ||
| Hipot Isolation | 1500Vrms MIN | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | PRI SEC SEC | ||
