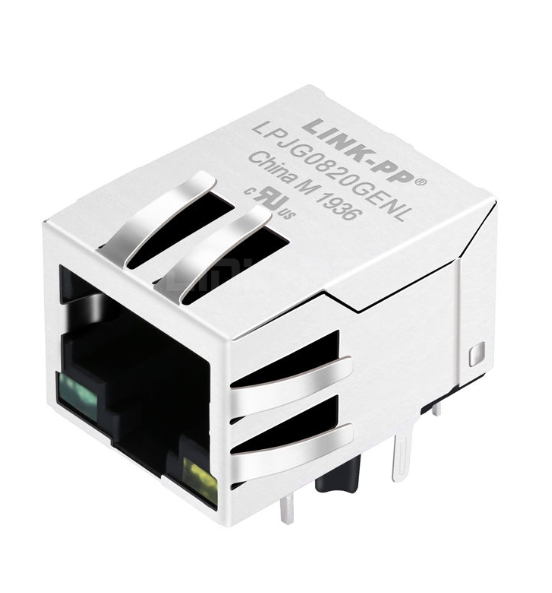

JD0-0001NL ขั้วต่อ RJ45 ด้านข้าง THT พร้อม Magnetics 1000BASE-T

ภาพรวมผลิตภัณฑ์

ที่JD0-0001NLคือขั้วต่อ 1x1 Gigabit Ethernet RJ45 พร้อมแม่เหล็กในตัวออกแบบมาเพื่อความน่าเชื่อถือ1,000BASE-Tแอปพลิเคชันเครือข่าย นี้รูทะลุ (THT) ทางเข้าด้านข้างคอนเนคเตอร์ผสมผสานฟังก์ชันแม่เหล็ก การป้องกัน EMI และไฟ LED สองดวงในขนาดที่กะทัดรัด ช่วยให้การออกแบบ PCB ง่ายขึ้น ในขณะเดียวกันก็รองรับประสิทธิภาพของสัญญาณที่เสถียร

กับการแยก 2250VDC,ความเหนี่ยวนำวงจรเปิดขั้นต่ำ 350µH, และการปฏิบัติตามข้อกำหนดของ FCC ส่วนที่ 68JD0-0001NL เหมาะอย่างยิ่งสำหรับอุปกรณ์เครือข่าย พีซีอุตสาหกรรม เราเตอร์ สวิตช์ และอุปกรณ์อีเธอร์เน็ตอื่นๆ ที่ต้องการอินเทอร์เฟซ RJ45 ที่แข็งแกร่งและประหยัดพื้นที่

คุณสมบัติที่สำคัญ

• รองรับอีเธอร์เน็ตกิกะบิต 1000BASE-Tเพื่อการเชื่อมต่อเครือข่ายความเร็วสูง
• แม่เหล็กแบบบูรณาการช่วยลดรอยเท้า PCB และรักษาความสมบูรณ์ของสัญญาณ
• OCL ขั้นต่ำ 350µHที่ไบแอส DC 8mA เพื่อประสิทธิภาพแม่เหล็กที่เสถียร
• การแยก 2250VDCระหว่างด้าน PHY และด้านเส้นเพื่อป้องกันไฟฟ้า
• ไฟ LED สีเขียว / เหลืองคู่สำหรับลิงค์และสถานะกิจกรรม
• การออกแบบให้มีรูทะลุด้านข้างเพื่อการติดตั้งทางกลที่ปลอดภัย
• ตัวเครื่องทนไฟ UL94 V-0เพื่อเพิ่มความปลอดภัยและความทนทาน
• โล่ทองเหลืองชุบนิกเกิลเพื่อปรับปรุงการป้องกัน EMI
• หน้าสัมผัสเคลือบทองแบบเลือกสรรเพื่อประสิทธิภาพการผสมพันธุ์ที่เชื่อถือได้
• รองรับการบัดกรีด้วยคลื่นเพื่อการประกอบบอร์ดที่มีประสิทธิภาพ

ข้อมูลจำเพาะ

1. ข้อมูลจำเพาะทั่วไปและทางกล

2. ข้อมูลจำเพาะของวัสดุ

• ที่อยู่อาศัย:เทอร์โมพลาสติก สีดำ พิกัด UL94 V-0
• วัสดุโล่:ทองเหลือง
• การชุบโล่:นิกเกิล
• ติดต่อวัสดุ:ฟอสเฟอร์สีบรอนซ์
• การชุบหน้าสัมผัส:ทองคำแบบคัดเลือก ขั้นต่ำ 6µ นิ้วในพื้นที่หน้าสัมผัส

3. ข้อมูลจำเพาะทางไฟฟ้า

• อัตราส่วนการหมุน (@100 kHz):1:1 ±5%
  • (P2~P3):(J1~J2) = 1:1
  • (P4~P5):(J3~J6) = 1:1
  • (P6~P7):(J4~J5) = 1:1
  • (P8~P9):(J7~J8) = 1:1
• ตัวเหนี่ยวนำหลัก (OCL):ขั้นต่ำ 350µH ที่ 100 kHz, 0.1V, อคติ DC 8mA
• ความต้านทานไฟฟ้ากระแสตรง:สูงสุด 1.2Ω
• แยก (Hi-Pot):2250VDC, PHY จากด้านหนึ่งไปอีกด้าน
• การสูญเสียการแทรก:-1.0dB ทั่วไป, 1–125MHz
• การสูญเสียผลตอบแทน:
  • 1–40MHz: ขั้นต่ำ -16dB
  • 40–60MHz: ขั้นต่ำ -12dB
  • 60–80MHz: -10dB ต่ำสุด
  • 80–100MHz: -8dB ต่ำสุด
• ข้ามพูดคุย:-30dB นาที, 1–100MHz
• การลดทอนโหมดทั่วไป:-30dB นาที, 1–100MHz

4. ข้อมูลจำเพาะของ LED

เงื่อนไขการทดสอบ:กระแสไปข้างหน้าถ้า = 20mA

5. โปรไฟล์ด้านสิ่งแวดล้อมและการบัดกรี

• อุณหภูมิในการทำงาน:0°ซ ถึง +70°ซ
• อุณหภูมิการจัดเก็บ:-40°ซ ถึง +85°ซ
• กระบวนการบัดกรีที่แนะนำ:การบัดกรีด้วยคลื่น
• อุณหภูมิการบัดกรีสูงสุด:สูงสุด 260°C นานสูงสุด 10 วินาที

6. ข้อมูลบรรจุภัณฑ์

• บรรจุภัณฑ์มาตรฐาน:50 ชิ้น/ถาด
• กล่องหลัก:1200 ชิ้น/กล่อง

JD0-0001NL การเขียนแบบ

การใช้งาน

JD0-0001NL เหมาะสำหรับอุปกรณ์อีเทอร์เน็ตและเครือข่ายที่หลากหลาย ได้แก่:

• สวิตช์กิกะบิตอีเทอร์เน็ต
• เราเตอร์เครือข่าย
• พีซีอุตสาหกรรม
• ระบบเครือข่ายแบบฝัง
• อุปกรณ์สื่อสาร
• เมนบอร์ดและบอร์ดควบคุมที่มีอินเทอร์เฟซ RJ45

คำถามที่พบบ่อยเกี่ยวกับตัวเชื่อมต่อ JD0-0001NL Gigabit RJ45

คำถามที่ 1: JD0-0001NL รองรับความเร็วเครือข่ายเท่าใด

ตอบ: JD0-0001NL ได้รับการออกแบบมาสำหรับแอปพลิเคชัน Gigabit Ethernet ซึ่งรองรับความเร็วเครือข่าย 1000BASE-T อย่างสมบูรณ์ด้วยอัตราส่วนการหมุน 1: 1

คำถามที่ 2: ขั้วต่อนี้รองรับ Power over Ethernet (PoE) หรือไม่

ตอบ: ไม่ JD0-0001NL ได้รับการจัดอันดับให้เป็นตัวเชื่อมต่อที่ไม่ใช่ PoE หากแอปพลิเคชันของคุณต้องการความสามารถ PoE, PoE+ หรือ PoE++ คุณจะต้องใช้หมายเลขชิ้นส่วนอื่น

คำถามที่ 3: แรงดันไฟฟ้าแยกของแม่เหล็กในตัวคืออะไร?

ตอบ: แจ็ค RJ45 นี้ให้การป้องกันไฟฟ้าแรงสูงที่แข็งแกร่งด้วยระดับการแยก 2250VDC จากฝั่ง PHY ไปจนถึงฝั่ง Line ทำให้มั่นใจได้ถึงความปลอดภัยของอุปกรณ์และความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม

คำถามที่ 4: ข้อมูลจำเพาะของ LED แบบรวมมีอะไรบ้าง

ตอบ: ขั้วต่อมีไฟ LED สีเขียวและสีเหลืองมาตรฐาน การทำงานที่กระแสทดสอบไปข้างหน้า 20mA:

LED สีเขียว: ความยาวคลื่น 565nm, แรงดันไปข้างหน้าทั่วไป 2.2V (สูงสุด 2.4V)
LED สีเหลือง: ความยาวคลื่น 590nm, แรงดันไปข้างหน้าทั่วไป 2.1V (สูงสุด 2.5V)

คำถามที่ 5: โปรไฟล์การบัดกรีที่แนะนำสำหรับ JD0-0001NL คืออะไร

ตอบ: ชิ้นส่วนนี้ออกแบบมาสำหรับเทคโนโลยี Through-Hole (THT) และแนะนำเป็นอย่างยิ่งสำหรับการบัดกรีแบบคลื่น อุณหภูมิการบัดกรีสูงสุดต้องไม่เกิน 260°C เป็นเวลาสูงสุด 10 วินาที

Q6: ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ตอบ: JD0-0001NL สร้างขึ้นสำหรับสภาพแวดล้อมเชิงพาณิชย์มาตรฐาน โดยมีช่วงอุณหภูมิการทำงาน 0°C ถึง +70°C ช่วงอุณหภูมิการเก็บรักษาที่ปลอดภัยคือ -40°C ถึง +85°C

Q7: การชุบทองที่หน้าสัมผัสใช้ระดับใด?

ตอบ: หน้าสัมผัสฟอสเฟอร์บรอนซ์มีการชุบทองแบบเลือกสรรซึ่งมีความหนาอย่างน้อย 6 ไมโครนิ้วในบริเวณผสมพันธุ์ ช่วยให้มั่นใจในการเชื่อมต่อที่เชื่อถือได้และทนทานต่อการกัดกร่อนเมื่อเวลาผ่านไป

คำถามที่ 8: ค่าความเหนี่ยวนำหลัก (OCL) ของแจ็คแม่เหล็กนี้คืออะไร?

ตอบ: ตัวเหนี่ยวนำหลักรับประกันว่ามีค่าขั้นต่ำ 350µH (ทดสอบที่ 100KHz, 0.1V) โดยมีไบแอส 8mA DC สิ่งนี้สอดคล้องกับมาตรฐาน IEEE สำหรับการส่งข้อมูล Gigabit Ethernet ที่เสถียร

คำถามที่ 9: JD0-0001NL เป็นไปตาม RoHS หรือไม่

ตอบ: ใช่ ผลิตภัณฑ์เป็นไปตามข้อกำหนด RoHS (RoHS-5) โดยมีการยกเว้นมาตรฐานสำหรับตะกั่วในการบัดกรี ตัวเครื่องยังทำจากเทอร์โมพลาสติกทนไฟพิกัด UL94 V-0

Q10: ชิ้นส่วนนี้บรรจุสำหรับการสั่งซื้อจำนวนมากอย่างไร?

ตอบ: สำหรับการผลิตและการประกอบ JD0-0001NL จะถูกบรรจุในถาด มี 50 ชิ้นต่อถาด และกล่องจัดส่งหลักมาตรฐานมี 1,200 ชิ้น
