รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO 9001,ISO 14001,UL,SGS,REACH168
หมายเลขรุ่น: LPJ19911ADNL
เอกสาร: LPJ19911ADNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 60pcs
ราคา: $0.75
รายละเอียดการบรรจุ: 60pcs / tray หรือ Reel Package
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 50 ล้านชิ้น/เดือน
แบรนด์ที่เข้ากันได้: |
เวิร์ธ |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
ด้วย |
แท็บ EML: |
ด้วย |
ประเภทการติดตั้ง: |
smt |
ประเภทบัดกรี: |
การรีโฟลว์ |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
แบรนด์ที่เข้ากันได้: |
เวิร์ธ |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
ด้วย |
แท็บ EML: |
ด้วย |
ประเภทการติดตั้ง: |
smt |
ประเภทบัดกรี: |
การรีโฟลว์ |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
LPJ19911ADNL SMT RJ45 พร้อมแมกเนติก 10/100BASE-T ในตัว, สปริงนิ้ว EMI, ตัวเลือก LED, รองรับการบัดกรีแบบรีโฟลว์, -40 ถึง +85 องศาเซลเซียส. เอกสารข้อมูล & ข้อมูลอ้างอิง.

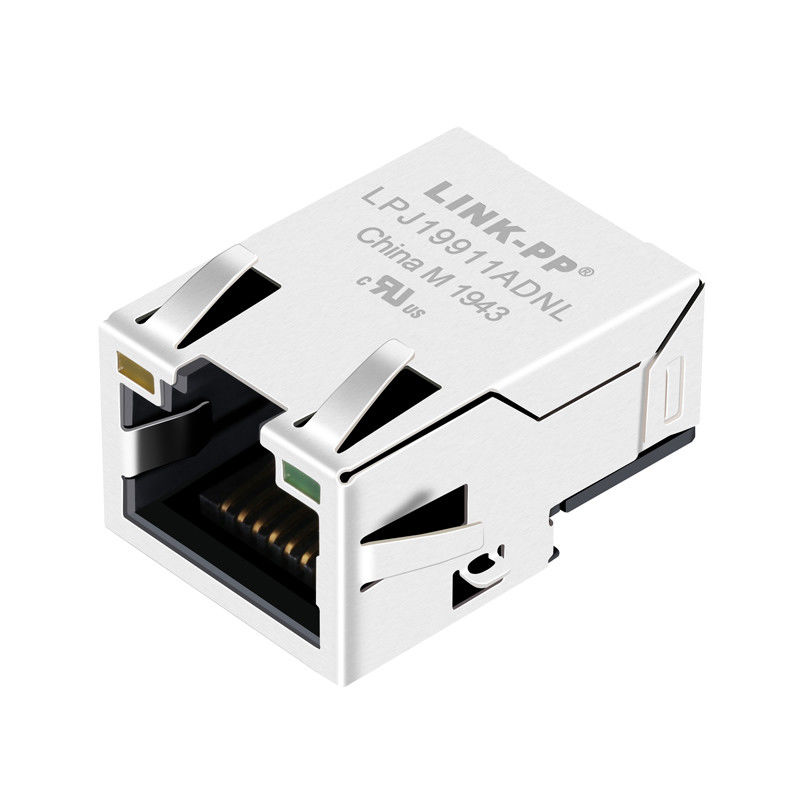

LPJ19911ADNL เป็นคอนเนคเตอร์ SMT RJ45 แบบโปรไฟล์ต่ำ พอร์ตเดียว พร้อมแมกเนติก 10/100BASE-T ในตัวและไฟแสดงสถานะ LED มีการรวมวงจรโช้คโหมดร่วมและขดลวดหม้อแปลง (อัตราส่วนรอบ 1CT:1CT) ที่ตรงตามข้อกำหนดการแยกและการเชื่อมต่อของ Fast Ethernet ทั่วไป ในขณะที่แท็บสปริงนิ้ว EMI ให้ตัวเลือกการต่อลงดินของแชสซีเพื่อลดการปล่อยคลื่นแม่เหล็กไฟฟ้า คอนเนคเตอร์ได้รับการปรับให้เหมาะสมสำหรับการประกอบแบบ SMT reflow ด้วยโปรไฟล์ IR reflow ที่แนะนำ และได้รับการจัดอันดับสำหรับการทำงานตั้งแต่ -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรม โทรคมนาคม และเครือข่ายแบบฝังที่ต้องการประสิทธิภาพเชิงความร้อนที่แข็งแกร่งและการผลิตอัตโนมัติ1 x 1สำหรับการออกแบบ PCB ที่ง่ายขึ้นและลด BOM (อัตราส่วนรอบ 1CT:1CT)ออกแบบมาสำหรับสายการประกอบแบบ Surface-Mount สมัยใหม่
| ความเหนี่ยวนำวงจรเปิด (OCL) | อุณหภูมิ Holding / Soak |
|---|---|
| จำนวนพอร์ต | 1 x 1 |
| ทิศทางสลัก | ขึ้น (แท็บขึ้น) |
| ประเภทการติดตั้ง | Surface Mount (SMT) |
| ประเภทการบัดกรี | รีโฟลว์ |
| อัตราการส่งข้อมูล | 10/100BASE-T |
| การรองรับ PoE | ไม่ใช่ PoE |
| ตัวเลือก LED | มี (ลิงก์ / กิจกรรม) |
| การป้องกัน EMI | สปริงนิ้ว EMI / แท็บ EMI |
| อุณหภูมิการทำงาน | -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส |
| การปฏิบัติตามข้อกำหนด | เป็นไปตามข้อกำหนด RoHS |
| 2. ขนาดเชิงกล | |
| ขนาด | ความยาว |
| ความกว้าง | 15.6 มม. |
|---|---|
| ความสูง (ด้านหน้า) | 11.35 มม. |
| ความสูง (ด้านหลัง) | 8.9 มม. |
| 3. ข้อมูลจำเพาะแมกเนติก / ทางไฟฟ้า (@ 25 องศาเซลเซียส) | พารามิเตอร์ |
| ข้อมูลจำเพาะ | อัตราส่วนรอบ |
| ความเหนี่ยวนำวงจรเปิด (OCL) | อุณหภูมิ Holding / Soak |
|---|---|
| การสูญเสียการแทรก | ≤ 1.2 dB (1–100 MHz) |
| Return Loss* | ดูเอกสารข้อมูล (ขึ้นอยู่กับความถี่) |
| Crosstalk | ≤ -30 dB (1–100 MHz) |
| Common Mode Rejection (CMR) | ≤ -30 dB (1–100 MHz) |
| การแยก (PHY ถึง Line) | -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส |
| อุณหภูมิการทำงาน (ไฟฟ้า) | -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส |
| * ค่า Return loss ขึ้นอยู่กับความถี่ โปรดอ้างอิงเอกสารข้อมูลอย่างเป็นทางการสำหรับตาราง Return loss ฉบับสมบูรณ์ | 4. โปรไฟล์การบัดกรี IR Reflow (SMT) |
| รายการ |
อุณหภูมิ Preheating150 – 200 องศาเซลเซียส
| 60 – 180 วินาที | อุณหภูมิ Holding / Soak |
|---|---|
| 217 องศาเซลเซียส | เวลาที่อุณหภูมิสูงกว่า 217 องศาเซลเซียส |
| 60 – 150 วินาที | อุณหภูมิสูงสุด |
| 250 องศาเซลเซียส (+0 / -5 องศาเซลเซียส) | เวลาที่อุณหภูมิสูงสุด |
| สูงสุด 5 วินาที | อัตราการให้ความร้อน |
| ≤ 3 องศาเซลเซียส/วินาที | อัตราการเย็นตัว |
| ≤ 6 องศาเซลเซียส/วินาที | เวลารีโฟลว์ทั้งหมด |
| ≤ 6 นาที | 6. การอ้างอิง / ชิ้นส่วนที่เข้ากันได้ |
| ผู้ผลิต | หมายเลขชิ้นส่วนที่เข้ากันได้ |
| Wü rth Elektronik | 7498011122AR |
| 7498011122 | ภาพวาดคอนเนคเตอร์ LPJ19911ADNL RJ45 |
|---|---|
| เค้าโครง PCB ที่แนะนำ LPJ19911ADNL | ภาพวาดวงจร LPJ19911ADNL |
| เค้าโครง PCB ที่แนะนำ LPJ19911ADNL | คำถามที่พบบ่อยเกี่ยวกับ LPJ19911ADNL 10/100BASE-T |
ถาม: สามารถทำงานในช่วงอุณหภูมิเท่าใด?
ถาม: มีภาพวาดเชิงกลและ footprint หรือไม่?
