รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: JXR1-0001NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive & Competitive
รายละเอียดการบรรจุ: ถาดและกล่องกระดาษและรีล
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
มิดคอม PN: |
JXR1-0001NL |
ผลิตในประเทศจีน: |
SM-LPJ6011CNL |
ครอบครัว: |
10 / 100Mbps |
ประเภท: |
Rj-45 พร้อม Magnetics |
ปฐมนิเทศ: |
ขึ้น |
ตัวอย่าง: |
3-5 ใช้ได้ฟรี |
มิดคอม PN: |
JXR1-0001NL |
ผลิตในประเทศจีน: |
SM-LPJ6011CNL |
ครอบครัว: |
10 / 100Mbps |
ประเภท: |
Rj-45 พร้อม Magnetics |
ปฐมนิเทศ: |
ขึ้น |
ตัวอย่าง: |
3-5 ใช้ได้ฟรี |
|

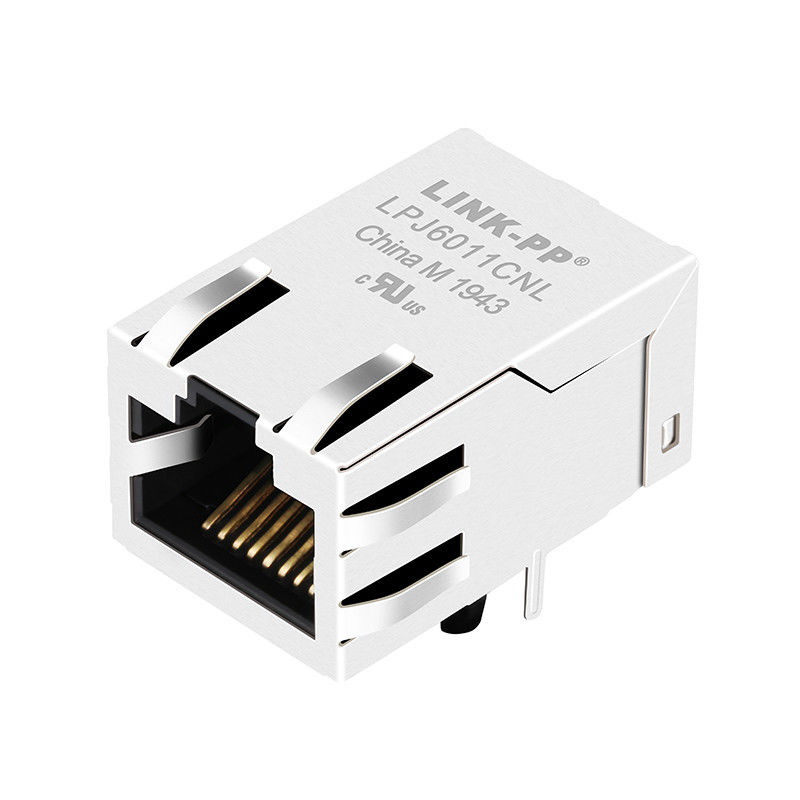

JXR1-0001NL PulseJack
|
||||||||||||||||||||||||||||||||
|
หมายเลขชิ้นส่วนของผู้ซื้อขาย
|
JXR1-0001NL
|
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ผลิตในประเทศจีน
|
SM-LPJ6011CNL
|
|||||||||||||||||||||||||||||||
|
ผู้ผลิต
|
LINK-PP จีน
|
|||||||||||||||||||||||||||||||
|
คำอธิบาย
|
Rj-45 Integrated Transformers
|
|||||||||||||||||||||||||||||||
|
เอกสารที่มีจำหน่าย
|
PDF/3D/ขั้นตอน/IGS/ราคา/ข้าม
|
|||||||||||||||||||||||||||||||
|
ปริมาณที่มีจำหน่าย
|
2,000 ชิ้นหรือ 4 สัปดาห์
|
|||||||||||||||||||||||||||||||
1.TR:(100KHz,0.1V);
TX=1CT:1CT ±3% RX=1CT:1CT ±3%P2.OCL:(100KHz,100mV,8mA,DC อคติ)
PINS:(P1,P2),(P7,P8)=350uH MIN
3.HIPOT:
PINS(P1,P3,P2)TO (J1,J2)=1500VAC เป็นเวลา 60 วินาที
PINS(P7,P6,P8)TO (J3,J6)=1500VAC เป็นเวลา 60 วินาที
4.การสูญเสียการแทรก:
-1.0dB สูงสุด @ 0.3MHz ถึง 100MHz
5.ผลตอบแทนการสูญเสีย:
-20dB ขั้นต่ำ @ 1MHz ถึง 10MHz
-16dB ขั้นต่ำ @ 10MHz ถึง 30MHz
-12dB ขั้นต่ำ @ 30MHz ถึง 60MHz
-10dB ขั้นต่ำ @ 60MHz ถึง 100MHz
6.ข้ามพูดคุย:
-40dB ขั้นต่ำ @ 1MHz ถึง 30MHz
-35dB ขั้นต่ำ @ 30MHz ถึง 60MHz
-30dB ขั้นต่ำ @ 60MHz ถึง 100MHz
7. การปฏิเสธโหมดทั่วไปถึงโหมดทั่วไป:
-30dB ขั้นต่ำ @ 1MHz ถึง 50MHz
-20dB นาที @ 50MHz ถึง 150MHz
8. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
1.ออกแบบเพื่อรองรับแอพพลิเคชั่น เช่น SOHO(ADSL
โมเด็ม), LAN-on-Motherboard (LOM), ฮับและสวิตช์
2.ตรงตามข้อกำหนด IEEE 802.3
3. วัสดุเชื่อมต่อ:
ตัวเรือน: เทอร์โมพลาสติก PBT + 30% GF UL94V-0
ติดต่อ: Phosphor Bonze C5210R-EH ความหนา=0.35mm
หมุด: ทองเหลือง C2680R-H ความหนา=0.35mm
โล่: SUS 201-1 / 2H ความหนา = 0.2mm
การชุบผิวสัมผัส: ทอง 6 ไมโครนิ้ว นาทีในพื้นที่สัมผัส
4. อุณหภูมิปลายประสานคลื่น: 265 ℃ Max
เวลาอุณหภูมิปลายคลื่นบัดกรี: 5 วินาที Max
