รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJG0843GENL
เอกสาร: LPJG0843GENL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.39-$0.85
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 250000-320000 / เดือน
พี.เอ็น: |
LPJG0843GENL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
พี.เอ็น: |
LPJG0843GENL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

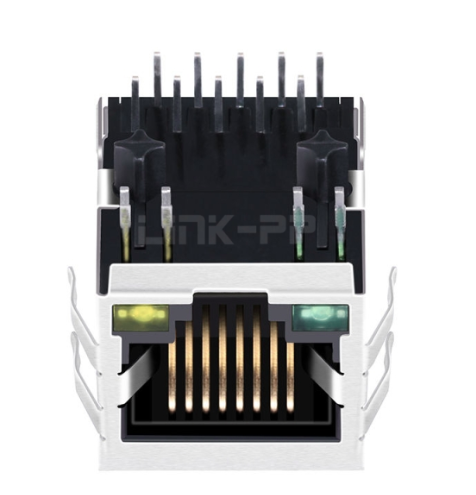

ค้นพบตัวเชื่อมต่อ LINK-PP LPJG0843GENL Gigabit RJ45 ซึ่งเป็นแจ็ค RJ45 แบบแท็บ 10/100/1000 Base-T แบบพอร์ตเดียวที่มีแม่เหล็กในตัว ไฟ LED สีเขียว/สีเหลือง แท็บ EMI และการปฏิบัติตามข้อกำหนด RoHS
LINK-PP LPJG0843GENL เป็นตัวเชื่อมต่อ Gigabit RJ45 ระดับพรีเมียมและประสิทธิภาพสูงที่มีแม่เหล็ก 1000 Base-T ในตัว ได้รับการออกแบบเพื่อให้ตรงตามข้อกำหนด IEEE 802.3 ตัวเชื่อมต่อพอร์ตเดียว (1x1) นี้ช่วยให้มั่นใจได้ถึงการเชื่อมต่ออีเธอร์เน็ตที่เชื่อถือได้สำหรับแอปพลิเคชันที่ไม่ใช่ PoE โดดเด่นด้วยการออกแบบ Tab-Down ประหยัดพื้นที่ ทางเข้าด้านข้าง พร้อมระบบป้องกัน EMI ในตัวและไฟ LED สีเขียว/เหลือง ทำให้เป็นส่วนประกอบเครือข่ายในอุดมคติสำหรับอุปกรณ์ SOHO มาเธอร์บอร์ด ฮับ และสวิตช์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJG0843GENL |
| ผู้ผลิต | LINK-PP INT'L TECHNOLOGY CO., LTD |
| สถานะชิ้นส่วน | คล่องแคล่ว |
| ประเภทตัวเชื่อมต่อ | ขั้วต่อ RJ45 พร้อม Magnetics ในตัว |
| แอปพลิเคชัน | LAN อีเธอร์เน็ต (ไม่ใช่ PoE) |
| จำนวนพอร์ต | 1x1 พอร์ตเดียว |
| ความเร็วเครือข่าย | 10/100/1000 ฐาน-T |
| ประเภทการติดตั้ง | ผ่านรู |
| การติดตั้ง PCB | ทางเข้าด้านข้าง |
| ปฐมนิเทศ | มุมขวา 90° |
| การกำหนดค่าสลัก | แท็บลง |
| การป้องกัน | ด้วยแท็บ EMI |
| ไฟ LED แสดงสถานะ | เขียว / เหลือง |
| อุณหภูมิในการทำงาน | 0°ซ ถึง +70°ซ |
| ขนาด (ยาว × กว้าง × สูง) | 0.837" × 0.627" × 0.524" (21.25มม. × 15.93มม. × 13.30มม.) |
| การปฏิบัติตาม | RoHS (2011/65/EU) |
| พารามิเตอร์ทางไฟฟ้า | เงื่อนไขการทดสอบ / ช่วงความถี่ | ผลงาน |
|---|---|---|
| อัตราส่วนการหมุน | ประถมศึกษา : มัธยมศึกษา | 1CT:1CT (±2%) |
| OCL (ตัวเหนี่ยวนำวงจรเปิด) | @100KHz, 0.1V, 8mA DC อคติ | ต่ำสุด 350µH |
| แรงดันไฟฟ้าแยก Hipot | - | ขั้นต่ำ 1,500 Vrms |
| การสูญเสียการแทรก | 1 ~ 65 เมกะเฮิรตซ์ | -0.5 เดซิเบล สูงสุด |
| การสูญเสียการแทรก | 65 ~ 100 เมกะเฮิรตซ์ | -0.8 เดซิเบล สูงสุด |
| การสูญเสียการแทรก | 100 ~ 125 เมกะเฮิรตซ์ | -1.2 เดซิเบล สูงสุด |
| การสูญเสียผลตอบแทน (โหลด100Ω) | 1 ~ 30 เมกะเฮิรตซ์ | -16 เดซิเบล ต่ำสุด |
| การสูญเสียผลตอบแทน (โหลด100Ω) | 30 ~ 40 เมกะเฮิรตซ์ | -13.5 เดซิเบล ต่ำสุด |
| การสูญเสียผลตอบแทน (โหลด100Ω) | 40 ~ 50 เมกะเฮิรตซ์ | -11.5 เดซิเบล ต่ำสุด |
| การสูญเสียผลตอบแทน (โหลด100Ω) | 60 ~ 80 เมกะเฮิรตซ์ | -10 เดซิเบล ต่ำสุด |
| ข้ามพูดคุย | 1 ~ 100 เมกะเฮิรตซ์ | -30 เดซิเบล ต่ำสุด |
| การปฏิเสธโหมดทั่วไป | 1 ~ 100 เมกะเฮิรตซ์ | -30 เดซิเบล ต่ำสุด |
| พารามิเตอร์ LED | เงื่อนไข | ข้อมูลจำเพาะ |
|---|---|---|
| สี LED ด้านซ้าย | - | สีเขียว |
| ความยาวคลื่น LED ด้านซ้าย | - | 565 นาโนเมตร |
| สี LED ด้านขวา | - | สีเหลือง |
| ความยาวคลื่น LED ขวา | - | 585 นาโนเมตร |
| แรงดันไปข้างหน้า (VF) | @ 20mA | 1.8V ~ 2.6V |
| กระแสไฟรั่วย้อนกลับ (IR) | @ 5V | สูงสุด 10µA |
ตัวเชื่อมต่อ LPJG0843GENL Gigabit RJ45 สร้างขึ้นโดยใช้วัสดุเกรดอุตสาหกรรมเพื่อให้มั่นใจถึงความทนทานเชิงกลและประสิทธิภาพทางไฟฟ้าที่เสถียร
| ส่วนประกอบวัสดุ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุที่อยู่อาศัย | เทอร์โมพลาสติก PBT + ใยแก้ว 30% |
| คะแนนความไวไฟ | UL94V-0 |
| ติดต่อวัสดุ | ฟอสเฟอร์บรอนซ์ (C5210R-EH), 0.35มม |
| การชุบหน้าสัมผัส | ทองคำเหนือนิกเกิล ทองคำขั้นต่ำ 6µ" |
| วัสดุพิน | ทองเหลือง (C2680R-H) 0.35มม |
| วัสดุป้องกัน | สแตนเลส (SUS 201-1/2H), 0.2มม |
| อุณหภูมิของคลื่นประสาน | สูงสุด 265°C เป็นเวลา 5 วินาที |
การใช้ขั้วต่อ RJ45 พร้อมแม่เหล็กในตัวมีข้อดีหลายประการเมื่อเปรียบเทียบกับโซลูชันหม้อแปลงแยก:
สำหรับแอปพลิเคชัน Gigabit Ethernet ตัวเชื่อมต่อ Magnetic RJ45 ในตัว เช่น LPJG0843GENL มอบโซลูชันอินเทอร์เฟซเครือข่ายที่มีประสิทธิภาพและคุ้มค่า
LPJG0843GENL เป็นตัวเชื่อมต่อ RJ45 พอร์ตเดียวพร้อมแม่เหล็ก 1,000 Base-T ในตัวที่ออกแบบมาสำหรับแอปพลิเคชันเครือข่าย Gigabit Ethernet
ใช่. รองรับการส่งข้อมูลอีเธอร์เน็ต 10/100/1000 Base-T
ไม่ โมเดลนี้มีไว้สำหรับแอปพลิเคชัน LAN Ethernet ที่ไม่ใช่ PoE
ใช้การกำหนดค่าการติดตั้ง PCB ทางเข้าด้านข้างที่มีรูทะลุโดยมีการวางแนวมุมขวา 90°
ใช่. ประกอบด้วยแท็บ EMI และชีลด์สเตนเลสสตีลเพื่อการป้องกัน EMI ที่ดียิ่งขึ้น
ขั้วต่อมีไฟ LED สีเขียวและสีเหลือง
