47F-1205GYD2 RJ45 10/100 BASE-T แจ็คพร้อมด้วยโมดูลแม่เหล็ก 1CT: 1CT เปลี่ยนอัตราส่วน

47F-1205GYD2 RJ45 10/100 BASE-T แจ็คพร้อมด้วยโมดูลแม่เหล็ก 1CT: 1CT เปลี่ยนอัตราส่วน

47F-1205GYD2 YDS ข้าม / PDF / แผ่นข้อมูล / ราคา / 3D / ข้าม

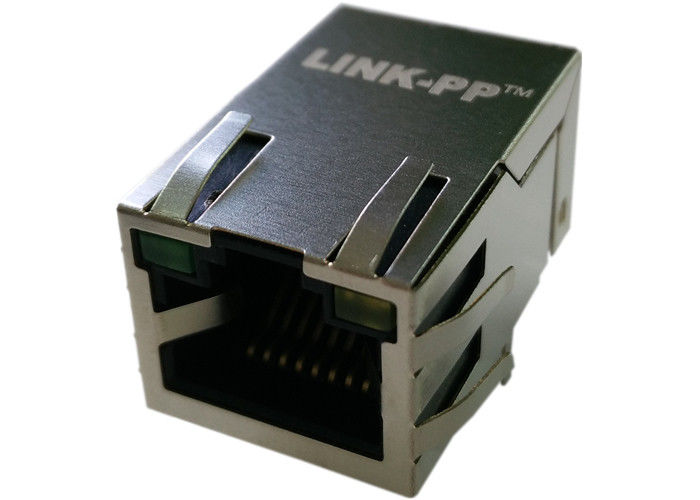

RJ45 10/100 BASE-T JACK W ITH โมดูลแม่เหล็ก
คุณสมบัติ
●แท็บ 1X1 ขึ้น, 1 "ยาว RJ45 พร้อมแม่เหล็กภายใน
●มีขาสัญญาณสัญญาณ 8 หรือ 6 ขาให้เลือก
●มีพร้อมและไม่มีไฟ LED
●เหมาะสำหรับสาย CAT 5 และ 6 Fast Ethernet หรือ UTP ที่ดีกว่า
●แม่เหล็กภายในมีการทดสอบด้วยไฟฟ้า 100% สำหรับ HI-POT และฟังก์ชันการทำงาน
● OCL ต่ำสุด 350 μHมีกระแสอคติ 8 mA
●ได้รับการรับรองโดย UL 60950-1
วัสดุที่อยู่อาศัย:
วัสดุ: NYLON GF (Fr50) UL94V-0 สีมาตรฐาน: สีดำ
แทรกวัสดุ:
วัสดุ: Phos-Bronze C5210 EH --- ความหนา 0.35 มิลลิเมตร
แทรก -PBT GF UL94V-0
1.PLATING (1) NICKEL
2.PLATING (2) 100% Sn
3.PLATING (3) GOLD (3u "~ 50u")
แผ่นวัสดุ: PBT GF UL 94V-0
ติดต่อ pin วัสดุ:
วัสดุ: Phos-Bronze C5191 --- ความหนา 0.35 มม
1.PLATING (1) NICKEL
2.PLATING (2) 100% Sn
วัสดุป้องกัน: BRASS C2680 NICKEL การปู
อายุการใช้งาน: 750 รอบ MIN
สิ่งแวดล้อม
อุณหภูมิในการจัดเก็บ: -40 ℃ TO + 85 ℃
อุณหภูมิในการทำงาน: 0 ℃ TO + 70 ℃
MATES WITH MODULAR PLUG สอดคล้องกับ FCC PART 68, SUBPARTF

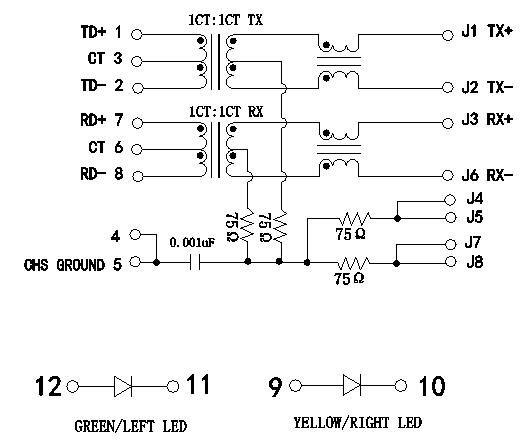

หมายเหตุการทดสอบ (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100KHz, 100mV, 8mA, DC Bias)
PIN: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) ถึง (J1, J2) = 1500VAC เป็นเวลา 60 วินาที
PINS (P7, P6, P8) TO (J3, J6) = 1500 VAC เป็นเวลา 60 วินาที
4. การสูญเสียการสูญเสีย:
-1.0dB MAX @ 1.0MHz ถึง 65MHz
5. ผลขาดทุน:
-20dB MIN @ 1MHz ถึง 10MHz
-16dB MIN @ 10MHz ถึง 30MHz
-12dB MIN @ 30MHz ถึง 60MHz
-10dB MIN @ 60MHz ถึง 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz ถึง 30MHz
-35dB MIN @ 30MHz ถึง 60MHz
-30dB MIN @ 60MHz ถึง 100MHz
7.COMMON TO MODE MODEN REJECTION:
-30dB MIN @ 1MHz ถึง 50MHz
-20dB MIN @ 50MHz ถึง 150MHz
อุณหภูมิอุณหภูมิ 8.OPERATING: 0 ℃ ~ 70 ℃

47F-1205GYD2
