รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: XF68066B
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |

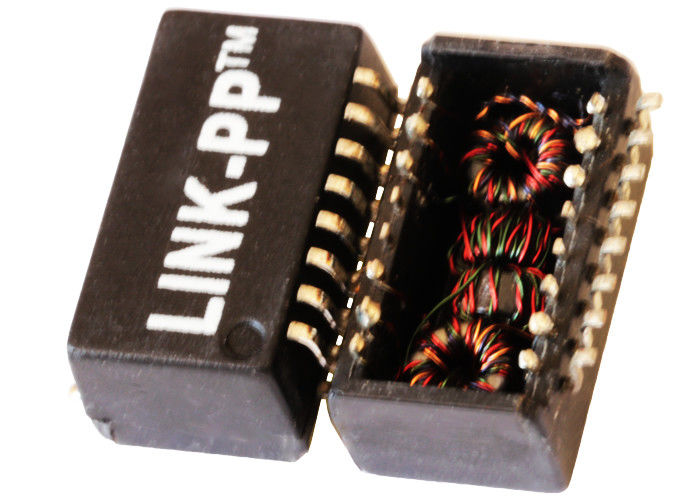

XF68066B |
ชนิด: |
หม้อแปลง Ethernet Rj45 |
เปิดอัตราส่วน: |
1: 1 |
ใบสมัคร: |
Lan Ethernet (NoN PoE) |
ประเภทการติดตั้ง: |
SMT |
LINK-PP P / N: |
LP21646ANL |
อุณหภูมิ: |
-40 ℃ TO + 85 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
XF68066B |
ชนิด: |
หม้อแปลง Ethernet Rj45 |
เปิดอัตราส่วน: |
1: 1 |
ใบสมัคร: |
Lan Ethernet (NoN PoE) |
ประเภทการติดตั้ง: |
SMT |
LINK-PP P / N: |
LP21646ANL |
อุณหภูมิ: |
-40 ℃ TO + 85 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | มวลชน PN LP41606NL |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
1.Turns Ratio
(1-3) :( 16-14) = 1CT: 1CT
(6-8) :( 11-9) = 1CT: 1.414CT
2.OCL:
Pins 1-3 160uH ต่ำสุดที่ 100kHz 50mV
Pins 6-8 120uH ต่ำสุดที่ 100kHz 50mV
3. ขาดทุนจากการลงทุน:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20MHz: -7dB MIN
25MHz: -19dB MIN
30MHz: -32dB MIN
40MHz: -35dB MIN
RX: 20MHz: -6dB MIN
25MHz: -14dB MIN
30MHz: -20dB MIN
40MHz: -31dB MIN
5. การสูญเสียกลับ:
5-10MHz: -15dB MIN
6.Crosstalk:
1-10MHz: -30dB MIN
7. การปฏิเสธแบบทั่วไป:
30-100MHz: -30dB MIN
8.Hipot: 1500VAC
9. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
1. สำหรับการ์ดเชื่อมต่อ, Maus, ฮับและแอพพลิเคชันเมนบอร์ด
2. ออกแบบมาเพื่อตอบสนองหรือเกินกว่าข้อกำหนด IEEE802.3, 10 Base-T
3. ใช้ได้กับ Chokes โหมดทั่วไปสำหรับการปราบปรามอีเอ็มไอ
4. สำหรับส่วนของ RoHS ให้เพิ่มส่วนต่อท้าย NL
5.RoHS "NL" จุดสูงสุดบัดกรี 245 ℃
| XF68066B 10 BASE-TX Transformers Modules LP21646ANL ตัวกรองความถี่ต่ำ | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
