รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: HX1225FNL / HX1225FNLT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
HX1225FNL / HX1225FNLT |
ประเภทหม้อแปลงไฟฟ้า: |
การแยกและการเชื่อมต่อข้อมูล |
เปลี่ยนอัตราส่วน: |
1CT: 1CT |
ขนาด / มิติ: |
12.70 มม. x 9.30 มม. x 6.20 มม |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
อุณหภูมิ: |
- 40 TO + 85 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
HX1225FNL / HX1225FNLT |
ประเภทหม้อแปลงไฟฟ้า: |
การแยกและการเชื่อมต่อข้อมูล |
เปลี่ยนอัตราส่วน: |
1CT: 1CT |
ขนาด / มิติ: |
12.70 มม. x 9.30 มม. x 6.20 มม |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
อุณหภูมิ: |
- 40 TO + 85 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

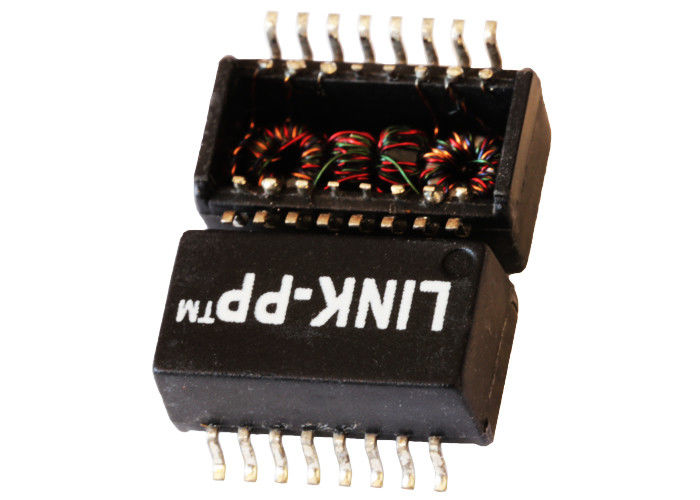

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU แยกหม้อแปลง
ชีพจร HX1225FNL / HX1225FNLT | แผ่นข้อมูล / ราคา / ข้อมูลจำเพาะ / 3D | 10/100 หม้อแปลงไฟฟ้า | ข้าม LP41695ANL |
ข้อกำหนดทางไฟฟ้าที่อุณหภูมิ 25 องศาเซลเซียส
อัตราส่วน 1.Turns:
(2-3) :( 15-14) = 1CT: 1CT
%% P2% P (6-7) :( 11-10) = 1.5CT: 1CT %% P2% P2.OCL:
200uH MIN @ 100KHz, 0.1Vrms ที่ + 25 ℃;
100uH MIN @ 100KHz, 0.1Vrms ที่ -45 ℃;
100uH MIN @ 100KHz, 0.1Vrms ที่ + 95 ℃;
3. การแยก (Input - Output):
1650Vrms, 6 วินาที MAX
4. ขาดทุนจากการลงทุน:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5. การสูญเสียกลับ (@ 100Ω):
TX: 0.5-40MHz: -18dB MIN
60MHz: -14.5dB MIN
80MHz: -12dB MIN
RX: 0.5MHz: -18dB MIN
40MHz: -10dB MIN
60MHz: -8dB MIN
80MHz: -6dB MIN
6.Cross Talk:
30MHz: -45dB MIN
60MHz: -35dB MIN
100MHz: -30dB MIN
7. อุณหภูมิในการทำงาน: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| HX2326NL MODULE 10 / 100B-T POE (+) หม้อแปลงพัลส์ SMD พื้นผิวติด HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
หมายเหตุ:
1. ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่น SOHO (ADSL)
โมเด็ม) LAN-on-Motherboard (LOM) ฮับและสวิทช์
2. ด้วยอัตราส่วน Turns ต่างๆ
3.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃ %% P5 ℃
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU แยกหม้อแปลง
