รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: X2024NLT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
PN.1: |
X2024NLT |
ใบสมัคร: |
หม้อแปลง FE |
เปิดอัตราส่วน: |
1: 2.5 |
หมุด: |
16 |
Hipot: |
1500V |
การผลิตเป็นกลุ่ม: |
LP2024NL |
อุณหภูมิ: |
-40 ℃ TO + 85 ℃ |
PN.1: |
X2024NLT |
ใบสมัคร: |
หม้อแปลง FE |
เปิดอัตราส่วน: |
1: 2.5 |
หมุด: |
16 |
Hipot: |
1500V |
การผลิตเป็นกลุ่ม: |
LP2024NL |
อุณหภูมิ: |
-40 ℃ TO + 85 ℃ |
| Pulse X2024NLT | Pulse X2024NL | หม้อแปลง 10/100 | อัตราส่วนหมุนเวียน 1: 2.5 | ข้าม LP2024NL |
| 10 Base-T โมดูลแยกเดี่ยว, หม้อแปลง, SMD, Rohs | |
| หมายเลขชิ้นส่วน LINK-PP | LP2024NL |
| หมายเลขชิ้นส่วนฟิวส์ฟิวส์ | X2024NLT |
| ความเร็ว | 10 BASE-T |
| จำนวนพอร์ท | SINGLE |
| แอพพลิเคชัน - LAN | ETHERNET (NoN PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | -40 ℃ TO + 85 ℃ |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนฉบับ NL |
| RX การกำหนดค่า | T, C, S |
| กำหนดค่า TX | T, C, S |
| การก่อสร้าง | OPEN FRAME |
| แกนต่อพอร์ต | 4 |
| จำนวนพอร์ท | SINGLE |

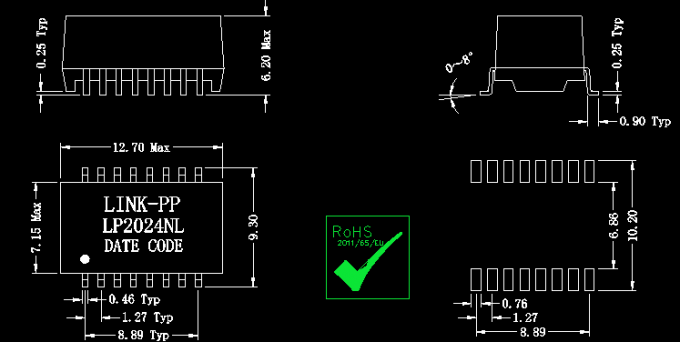

| ความสูงของแพ็คเกจ (นิ้ว) | 0.234 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 5.95 |
| ความยาวแพ็คเก็จ (นิ้ว) | 0.50 |
| ความยาวของแพ็คเกจ (มม.) | 12.70 |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.281 |
| ความกว้างของแพ็คเก็จ (มม.) | 7.15 |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
ข้อกำหนดทางไฟฟ้าที่อุณหภูมิ 25 องศาเซลเซียส
อัตราส่วน 1.Turns:
ส่ง = 1CT: 2.5CT ± 5% P รับ = 1CT: 1CT ± 5% P2 ความเหนี่ยวนำ Wave OCL:
@ 350uH ต่ำสุด 20mVrms, 100KHz
3. เหนี่ยวนำเหนี่ยว LL:
@ 0.8uH สูงสุด 20mVrms, 100KHz
4. ความจุกระแสไฟฟ้าลอด:
@ 30pF สูงสุด 20mVrms, 100KHz
5.DCR: @ 0.6Ωสูงสุด
6.Primary Pins: @ 6-8,1-3
7.Isolation Hipot: @ 2000Vrms
8. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
1. สำหรับการ์ดอะแดปเตอร์, maus, ฮับและ motherboard.applications
2. ออกแบบมาเพื่อตอบสนองหรือเกินข้อกำหนด IEEE802.3,10Base-T
3. ใช้ได้กับ chokes โหมดทั่วไปสำหรับการปราบปรามอีเอ็มไอ
4.SMT, THT, DIP ฯลฯ แพคเกจ
5.RoHS "NL" จุดประสานสูงสุด 260 ℃
6.OCL, Cww และ LL วัดได้ที่ 20 mVrms, 100KHz

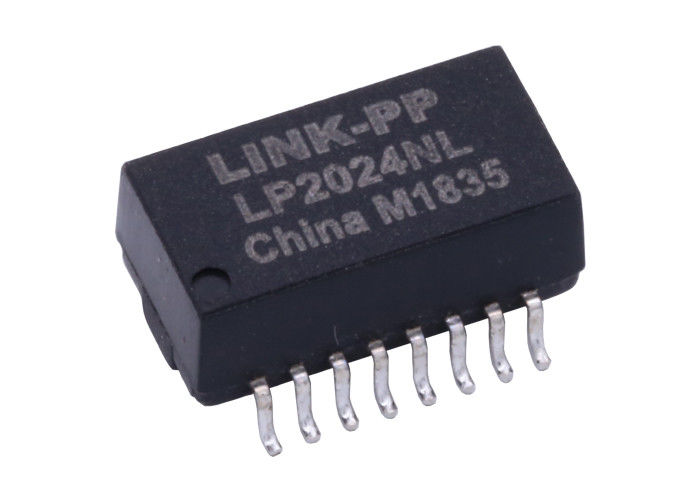

| Pulse X2024NLT เครื่องแยกตัวอยางตัวแปลงสําหรับ Base-T LP2024NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
