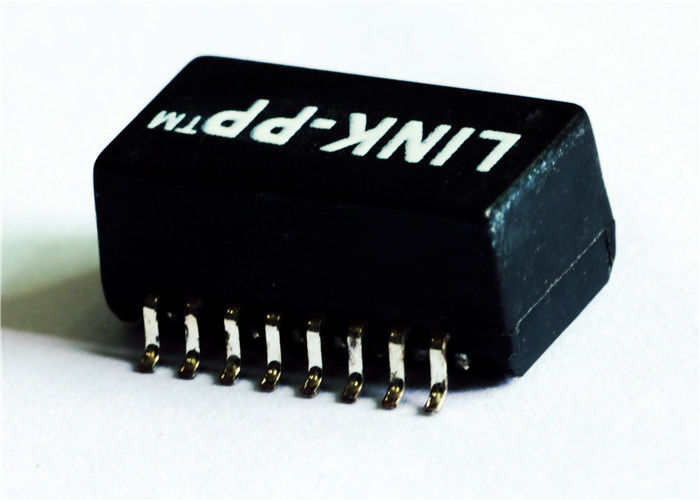

รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: E2023NL / H2023NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
Specification1: |
E2023NL |
Specification2: |
H2023NL |
ใบสมัคร: |
หม้อแปลง FE |
เปิดอัตราส่วน: |
1: 2.5 |
หมุด: |
16 |
Hipot: |
1500V |
การติด: |
SMD |
การผลิตเป็นกลุ่ม: |
LP2023NL |
อุณหภูมิ: |
0 ℃ TO + 70 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
Specification1: |
E2023NL |
Specification2: |
H2023NL |
ใบสมัคร: |
หม้อแปลง FE |
เปิดอัตราส่วน: |
1: 2.5 |
หมุด: |
16 |
Hipot: |
1500V |
การติด: |
SMD |
การผลิตเป็นกลุ่ม: |
LP2023NL |
อุณหภูมิ: |
0 ℃ TO + 70 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
| Pulse E2023NL | Pulse H2023NL | หม้อแปลง 10/100 | อัตราส่วนหมุนเวียน 1: 2.5 | Cross LP2023NL |
ข้อกำหนดทางไฟฟ้าที่อุณหภูมิ 25 องศาเซลเซียส
อัตราส่วน 1.Turns:
ส่ง = 1CT: 2.5CT ± 5% P รับ = 1CT: 1CT ± 5% P2 ความเหนี่ยวนำ Wave OCL:
@ 200uH ต่ำสุด 20mVrms, 100KHz
3. เหนี่ยวนำเหนี่ยว LL:
@ 0.5uH สูงสุด 20mVrms, 100KHz
4. ความจุกระแสไฟฟ้าลอด:
@ 15pF สูงสุด 20mVrms, 100KHz
5.DCR: @ 0.4Ωสูงสุด
6.Primary Pins: @ 6-8,1-3
7.Isolation Hipot: @ 2000Vrms
8. อุณหภูมิในการทำงาน: 0 ℃ ~ 70 ℃
| พัลส์ E2023NL 10 / 100Base-T H2023NL พอร์ตอีเทอร์เน็ตต์เดี่ยว 1: 2.5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
หมายเหตุ:
1. สำหรับการ์ดอะแดปเตอร์, maus, ฮับและ motherboard.applications
2. ออกแบบมาเพื่อตอบสนองหรือเกินข้อกำหนด IEEE802.3,10Base-T
3. ใช้ได้กับ chokes โหมดทั่วไปสำหรับการปราบปรามอีเอ็มไอ
4.SMT, THT, DIP ฯลฯ แพคเกจ
5.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃ %% P5 ℃
6.OCL, Cww และ LL วัดได้ที่ 20 mVrms, 100KHz
