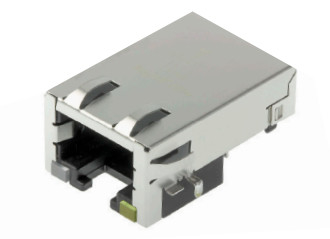

1840437-1 เครื่องเชื่อม Gigabit RJ45 ระดับกลางเครื่อง ป้องกันด้วย LED

1840437-1 MagJacks (ICM) เป็นจอแม่เหล็ก 1x1 Gigabit 1000BASE-T RJ45 ที่มีการออกแบบออฟเซตระดับต่ํา, การตั้งค่าท่าทางล่าง, ตัวชี้วัด LED, แท็บ EMI, และความเป็นมาของ RoHS.

ลักษณะของ 1840437-1 RJ45 กับแม่เหล็ก

รายการ1840437-1 แม็กแจ็คคือ1x1 Gigabit MagJack (ICM)ออกแบบให้มีความน่าเชื่อถือ1000BASE-T Ethernetการเชื่อมต่อในเครือข่ายและอุปกรณ์สื่อสารขนาดเล็กโครงสร้างออฟเฟตแบบมีโปรไฟล์ต่ํา,การตั้งค่าท่าเรือ tab-downและตัวชี้วัด LED ภายใน, MagJack นี้เป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการการทํางานสัญญาณที่มั่นคง การวางแผน PCB ที่ประหยัดพื้นที่ และการมองเห็นสถานะการเชื่อมต่อ / กิจกรรมอย่างชัดเจน

ออกแบบมาเพื่อการออกแบบกระดานที่ทันสมัย1840437-1รวมฟังก์ชันแม่เหล็กและเครื่องเชื่อม RJ45 เข้าในคําตอบที่บูรณาการหนึ่งแท็บ EMIสําหรับการควบคุมเสียงที่ดีขึ้นการติดตั้งหลุมผ่านการออกแบบเพื่อการยึดยึดทางกลอย่างแข็งแรง และความสอดคล้องกับ RoHSสําหรับการผลิตที่มีความรับผิดชอบต่อสิ่งแวดล้อม

รายการ1840437-1 แม็กแจ็คผลิตภัณฑ์นี้ถูกสร้างขึ้นโดยรอบชุดคุณสมบัติที่เป็นจริงสําหรับการออกแบบ Ethernet ระดับบอร์ด:

• ผลประกอบการ Gigabit:ปรับปรุงให้ดีที่สุดสําหรับเครือข่าย 1000BASE-T เพื่อให้มีการส่งข้อมูลความเร็วสูง โดยไม่มีการสูญเสียแพ็คเกต
• การออกแบบที่ประหยัดพื้นที่โครงสร้างระดับล่างแบบกลาง/ออฟเซต ได้ถูกออกแบบมาโดยเฉพาะสําหรับอุปกรณ์บางและกองที่คอมแพคต์
• การป้องกันชั้นสูงอุปกรณ์พร้อมกับแท็บ EMI ที่บูรณาการ เพื่อการลดความดังที่ดีและการแยกสัญญาณ
• การวินิจฉัยบูรณาการLEDs 3w-OG/Y (สีส้ม/สีเขียว, สีเหลือง) ที่ติดตั้งให้บริการกิจกรรมเครือข่ายและสถานะการเชื่อมต่ออย่างทันทีและชัดเจน
• สอดคล้องกับอุตสาหกรรม:สอดคล้องกับ RoHS 100% ตอบสนองกับมาตรฐานด้านสิ่งแวดล้อมและการผลิตระดับโลก

รายละเอียดของเครื่องเชื่อม RJ45 ระยะกลาง

1840437-1 ภาพวาด:

1. 1840437-1 การวาด - เครื่องจักรกล

2. 1840437-1 ภาพวาด - ภาพแผน

3. 1840437-1 ภาพ - การจัดวาง PCB ที่เสนอ

วัสดุของ 1840437-1 เครื่องเชื่อม RJ45 ระดับกลาง:

1. บ้านพัก:ไนลอนอุณหภูมิสูง ((FR2G30BL) สีดํา ระดับความสามารถในการเผาไหม้ UL 94V-0
2. หน่วยป้องกัน:ทองแดง ความหนา 0.20 มิลลิเมตร, Preplated กับ min 0.76 um นิเคิลครึ่งสว่าง; Post Dipped กับ 2.54 um Min Sac Solder ที่ดินปิน
3. ติดต่อ:โฟสฟอร์ทองแดง ความหนา 0.25 มิลลิเมตร ด้วย I.27um นิเคิลโดยรวม และการเลือก I.27um นิเคิล
4. สลัดหาง:0ขนาด.25 มิลลิเมตร หนา โฟสฟอร์ทองแดง ขนาด 1.27 มินิเมตร
5. LED:เลนส์เอโป็กซี่กระจายกระจาย 0.50 มม.สแควร์ โคบอนสแตนเลส Wireframe Leads Preplated With2.03um นาทีเงิน Over I.02um นาทีนิเคิล Underplate Over I.02um นาทีทองแดง Underplate; Post Plated With 2.54 ยูม มิน ทองเหลืองแมท.

การใช้งานของ Gigabit RJ45 Connector

เนื่องจากการใช้งานที่คอมแพคต์และความสามารถที่แข็งแกร่งของ Gigabit, 1840437-1 MagJack เป็นที่ต้องการมากโดยวิศวกรออกแบบ:

• เครื่องสวิตช์และรูเตอร์เครือข่ายขนาดเล็ก
• เครื่องคอมพิวเตอร์อุตสาหกรรมและเครื่องคอมพิวเตอร์แผ่นเดียว (SBC)
• อุปกรณ์โทรคมนาคมและเครือข่าย
• เซตท็อปบ๊อกซ์ และฮับบ้านฉลาด
• IoT Gateways และระบบที่ฝังไว้
