รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 85727-1012 / 85727-1013
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/60K
ราคา: $0.11-$24
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: หุ้น
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 180K / เดือน
หมายเลขชิ้นส่วน: |
85727-1012 / 85727-1013 |
การผลิตเป็นกลุ่ม: |
LPJGXXXNL |
ประเภทตัวเชื่อมต่อ: |
ซ้อน RJ45 |
แอพพลิเคชัน: |
แจ็คแบบแม่เหล็ก Gigabit 2X4 |
ประเภทการติดตั้ง: |
ผ่านรู |
ปฐมนิเทศ: |
90 °มุม (ด้านขวา) |
การสิ้นสุด: |
ประสาน |
การป้องกัน: |
ป้องกันหน้าจอ EMI Finger |
หมายเลขชิ้นส่วน: |
85727-1012 / 85727-1013 |
การผลิตเป็นกลุ่ม: |
LPJGXXXNL |
ประเภทตัวเชื่อมต่อ: |
ซ้อน RJ45 |
แอพพลิเคชัน: |
แจ็คแบบแม่เหล็ก Gigabit 2X4 |
ประเภทการติดตั้ง: |
ผ่านรู |
ปฐมนิเทศ: |
90 °มุม (ด้านขวา) |
การสิ้นสุด: |
ประสาน |
การป้องกัน: |
ป้องกันหน้าจอ EMI Finger |

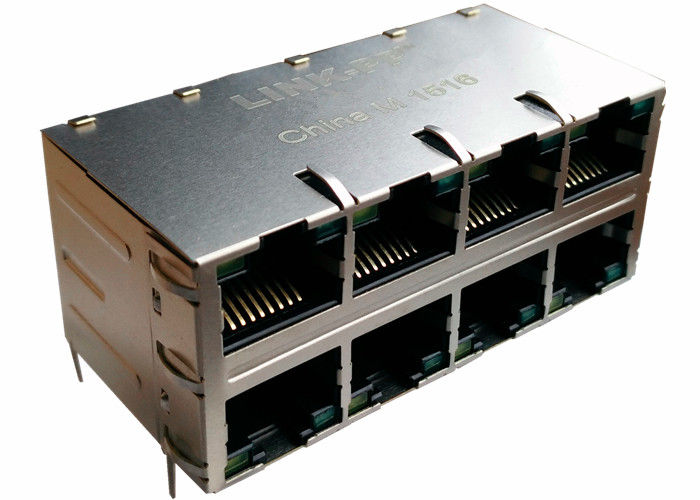

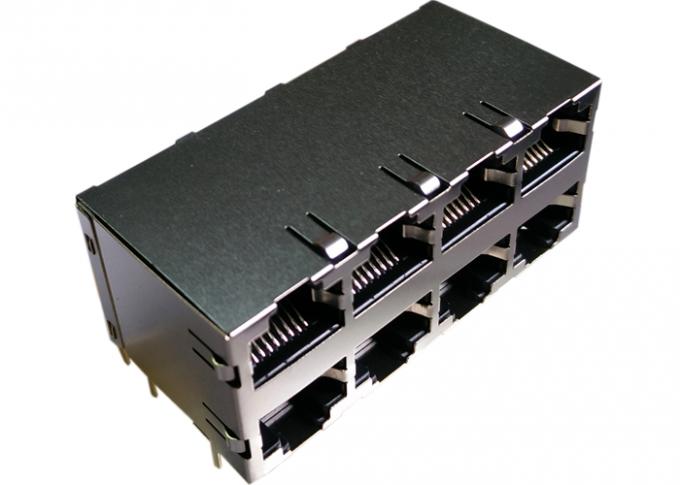

85727-1012 | 85727-1013 | 2x Rj45 8P8C | กิกะบิตแม็กเน็ทแจ็ค 2X4 |
แจ็คโมดูลาร์แบบแยกส่วน Rj45 | Magnetics Rj45 2x4 | ซ็อกเก็ต Rj45 แบบเรียงซ้อน | Rj45 ซ็อกเก็ตซ้อนกัน |
♦ออกแบบมาสำหรับแอพพลิเคชันการ์ดเชื่อมต่อเครือข่าย
♦ออกแบบมาเพื่อตอบสนองความต้องการของ IEEE802.3u
♦มีจำหน่ายในอัตราส่วนที่เปิดใช้โดย LAN ICmanufactures
♦ก๊อกส่วนกลางที่สามารถใช้งานได้สำหรับ EMIreduction เพิ่มเติม
♦ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวางและวางบน PCB
♦ประหยัดพื้นที่ PCB น้อยที่สุด
แบบจำลองการผลิตขนาดใหญ่ : 【 LPJGXXXNL 】
MAG.REVERSE LATCH,
LED ไม่จำเป็น; EMI-finger ตัวเลือก
1. ประเภทสินค้าคุณสมบัติ:
1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)
2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี
ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail
6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount
7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack
8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,
เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส
Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ
9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
♦ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ..
