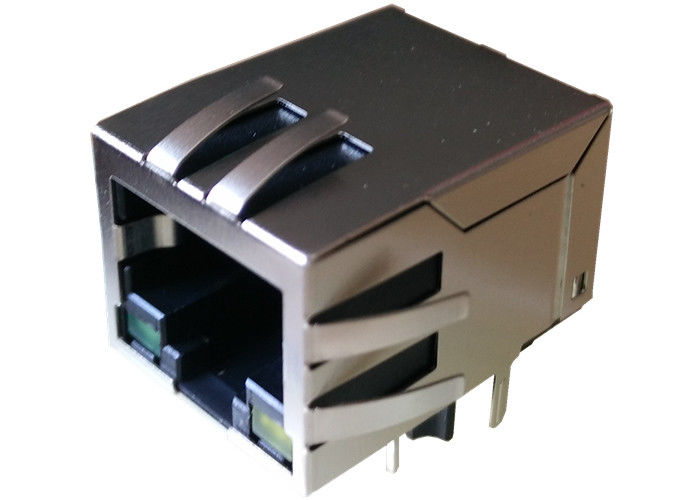

RT-TGMAGL-R1S488F23C01 Magnetic RJ45 แจ็ควิกิ 10/100 Base-T Filter

RT-TGMAGL-R1S488F23C01 Magnetic RJ45 แจ็ควิกิ 10/100 Base-T Filter

แบบการออกแบบ : 【 RT-TGMAGL-R1S488F23C01 】 แบบจำลองการผลิตมวล : 【 LPJ4248ABNL 】

LAN 10 / 100BASE T แจ็ค RJ45 พร้อมชุดแม่เหล็ก

◎เป็นไปตาม RoHS
ics แม่เหล็กป้องกันอย่างเต็มที่ปกป้องข้อมูลจากเสียงดิจิตอลที่สร้างขึ้นภายใน
◎ลดความยาวโดยรวมของเส้นทางสัญญาณเพื่อปรับปรุงประสิทธิภาพของโหมดทั่วไป
◎ใช้แผนผังการยุติการทำงานร่วมกันแบบเต็มรูปแบบกับคู่บิดที่ใช้และไม่ได้ใช้งาน
◎ตรงตามข้อกำหนด IEEE802.3 Baseline Wander Compensation
◎รวมตัวเก็บประจุแรงดันไฟฟ้าเข้ากับพื้นแชสซี
รองรับเครื่องรับส่งสัญญาณรายใหญ่ทั้งหมดที่มีอัตราการหมุนเวียนที่ตรงกันและการรวมเข้าด้วยกันอย่างสมบูรณ์
การบอกเลิกที่ระบุ
◎ออกแบบสำหรับการส่งผ่านข้อมูล 100base-tx ผ่านสาย UTP-5
◎อุณหภูมิในการทำงาน ช่วง: -40 ℃ถึง + 85 ℃
◎พื้นที่เก็บข้อมูล TEMP ช่วง: -55 ℃ถึง + 125 ℃
◎ความเหนี่ยวนำ OCL หลัก: 350μH MIN ที่ 100KHz / 100mV ด้วยความลำเอียง DC 8mA
◎ใช้หลอดไฟ LED

MAG.REVERSE LATCH,

LED ไม่จำเป็น; EMI-finger ตัวเลือก

ลักษณะ

RT-TGMAGL-R1S488F23C01 Magnetic RJ45 แจ็ควิกิ 10/100 Base-T Filter

1. ประเภทสินค้าคุณสมบัติ:

1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)

2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี

ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack

8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,

เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส

Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ

9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

แอพพลิเคชันสำหรับ Terminal User

ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ..
