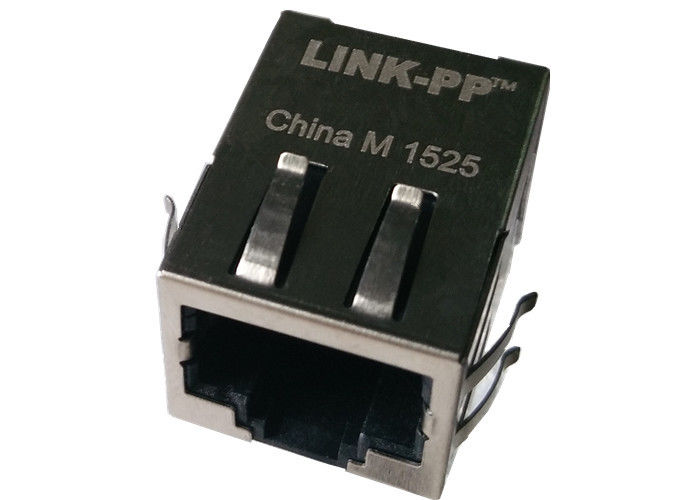

XFATM2-COMBO1-4S ช่องเสียบแบบแยกเฉพาะสำหรับ LAN RJ45 LAN 10 / 100BASE TX Ethernet

XFATM2-COMBO1-4S ช่องเสียบแบบแยกเฉพาะสำหรับ LAN RJ45 LAN 10 / 100BASE TX Ethernet

LAN 10 / 100BASE T แจ็ค RJ45 พร้อมชุดแม่เหล็ก

♦ออกแบบมาสำหรับแอพพลิเคชันการ์ดเชื่อมต่อเครือข่าย
♦ออกแบบมาเพื่อตอบสนองความต้องการของ IEEE802.3u
♦มีจำหน่ายในอัตราส่วนที่เปิดใช้โดย LAN ICmanufactures
♦ก๊อกส่วนกลางที่สามารถใช้งานได้สำหรับ EMIreduction เพิ่มเติม
♦ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวางและวางบน PCB
♦ประหยัดพื้นที่ PCB น้อยที่สุด

แบบการออกแบบ : 【 XFATM2-COMBO1-4S 】

แบบจำลองการผลิตขนาดใหญ่ : 【 LPJF0287CNL 】

MAG.REVERSE LATCH,

LED ไม่จำเป็น; EMI-finger ตัวเลือก

ลักษณะ

XFATM2-COMBO1-4S ช่องเสียบแบบแยกเฉพาะสำหรับ LAN RJ45 LAN 10 / 100BASE TX Ethernet

1. ประเภทสินค้าคุณสมบัติ:

1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)

2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี

ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack

8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,

เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส

Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = ถูกต้องตามมาตรฐาน RoHS

9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

แอพพลิเคชันสำหรับ Terminal User

ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ..

ความได้เปรียบทางการแข่งขัน

XFATM2-COMBO1-4S

ประสบการณ์การผลิต 18 ปี,

2600 พนักงาน,

ทดสอบ 100%

เวลาการจัดส่งที่ยืดหยุ่น

ลูกค้าหลัก

ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

การสมัคร EMS

ชุดประกอบ PCB แบบยืดหยุ่นในตัว; ชุดประกอบวงจรแข็งแบบยืดหยุ่น Microelectronic, Flip Chip; Microelectronic, ชิปบนบอร์ด; ออปโตอิเล็กทรอนิกส์; ชุด RF / Wireless; ผ่าน Hole Assembly; พื้นผิว Mount Assembly; การประกอบระบบ ชุดแผงวงจรพิมพ์
