รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH,RoHS
หมายเลขรุ่น: RJP-003TC1
เอกสาร: LPJ4284CNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: ขนาดกล่อง / 32 * 30 * 31 ซม., GW / กล่อง / 8.5 กก., จำนวน / กล่อง / 1200 ชิ้น, SPQ / 50 ชิ้น, แพ็คเก
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
หมายเลขชิ้นส่วน: |
RJP-003TC1 |
ทางเลือก: |
LPJ4284CNL |
ประเภทตัวเชื่อมต่อ: |
RJ45 พร้อมแม่เหล็ก |
การใช้งาน: |
10/100 เบส-T |
ประเภทการติดตั้ง: |
ผ่านรู |
ปฐมนิเทศ: |
90 ～ มุม (ขวา) |
การสิ้นสุด: |
ประสาน |
ไฟล์: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
หมายเลขชิ้นส่วน: |
RJP-003TC1 |
ทางเลือก: |
LPJ4284CNL |
ประเภทตัวเชื่อมต่อ: |
RJ45 พร้อมแม่เหล็ก |
การใช้งาน: |
10/100 เบส-T |
ประเภทการติดตั้ง: |
ผ่านรู |
ปฐมนิเทศ: |
90 ～ มุม (ขวา) |
การสิ้นสุด: |
ประสาน |
ไฟล์: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |

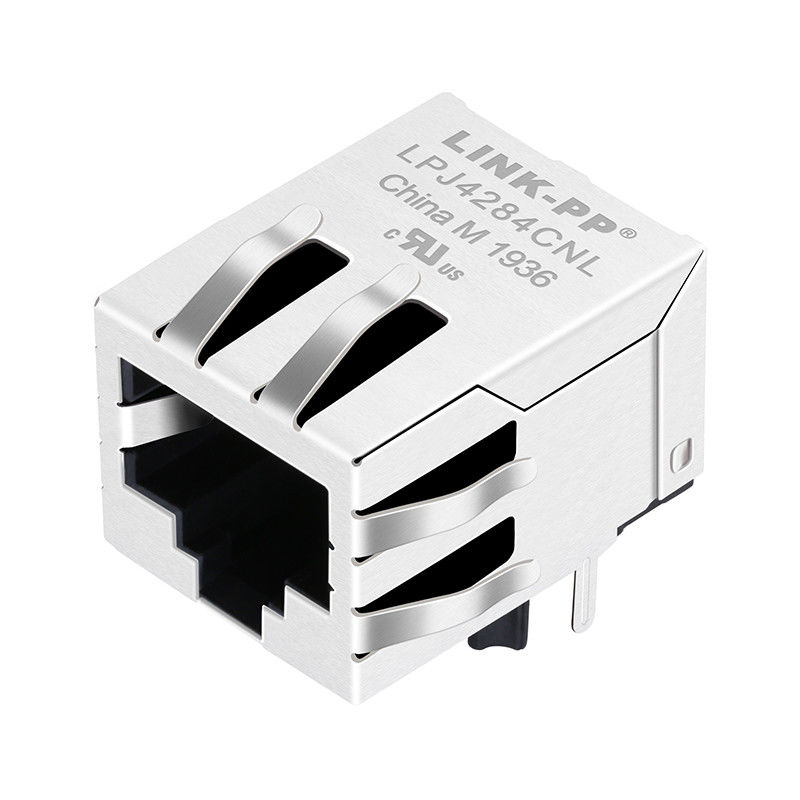

RJP-003TC1 เป็น MagJack RJ45 10/100Base-T พอร์ตเดียวพร้อมระบบแม่เหล็กในตัวและรองรับ PoE เข้ากันได้กับ LINK-PP LPJ4284CNL อย่างสมบูรณ์
RJP-003TC1 เป็นตัวเชื่อมต่ออีเธอร์เน็ต RJ45 พอร์ตเดียวพร้อมแม่เหล็กในตัว ออกแบบมาสำหรับแอปพลิเคชัน 10/100Base-T Fast Ethernet
รองรับ IEEE 802.3af PoE ซึ่งให้ทั้งการรับส่งข้อมูลและการจ่ายพลังงานผ่านสายอีเธอร์เน็ตเส้นเดียว
รุ่นนี้เข้ากันได้อย่างสมบูรณ์กับ LINK-PP LPJ4284CNL ทำให้เหมาะอย่างยิ่งสำหรับทดแทนการออกแบบเครือข่าย อุตสาหกรรม และระบบฝังตัว
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| RJP-003TC1 RJ45 MagJack พร้อม Magnetics ในตัวสำหรับอีเธอร์เน็ต 10/100Base-T | |
| ประเภทสินค้า | RJ45 MagJack (แม่เหล็กในตัว) |
| หมายเลขชิ้นส่วน | RJP-003TC1 |
| มาตรฐานอีเธอร์เน็ต | 10/100Base-T |
| จำนวนพอร์ต | 1 × 1 พอร์ต |
| ประเภทตัวเชื่อมต่อ | RJ45 8P8C |
| การกำหนดค่าแม่เหล็ก | 1CT:1CT (เท็กซัส/RX) |
| รองรับโพอี | IEEE 802.3af |
| ตัวเลือก LED | ไม่มี |
| การป้องกัน | ป้องกันด้วยแท็บ EMI |
| สไตล์การติดตั้ง | ทะลุผ่านรู (THT) |
| ทิศทางการเข้า | ทางเข้าด้านข้าง |
| การวางแนวสลัก | แท็บลง |
| การชุบหน้าสัมผัส | ทอง 6u″ / 15u″ / 30u″ |
| อุณหภูมิในการทำงาน | –40°ซ ถึง +85°ซ |
| การเก็บรักษา PCB | ที-โพสต์ |
| การปฏิบัติตาม | RoHS, UL, การเข้าถึง |
ผลิตภัณฑ์ RJ45 MagJack ผ่านการทดสอบทางไฟฟ้า ความสมบูรณ์ของสัญญาณ PoE กลไก และสิ่งแวดล้อมอย่างครอบคลุม เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานอีเธอร์เน็ต IEEE 802.3 และความน่าเชื่อถือในระยะยาว
━━━━━━━━━━━━━━━┓การทดสอบสมรรถนะทางไฟฟ้า
RJ45 MagJack แต่ละตัวได้รับการทดสอบสำหรับแรงดันไฟฟ้าทนไดอิเล็กทริก (Hi-Pot), ความต้านทานของฉนวน, ความแม่นยำของอัตราส่วนการหมุน, ความเหนี่ยวนำวงจรเปิด, ความเหนี่ยวนำการรั่วไหล และความต้านทาน DC เพื่อให้มั่นใจถึงการแยกที่เหมาะสม ความสมบูรณ์ของสัญญาณ และประสิทธิภาพการใช้พลังงาน PoE ตามมาตรฐาน IEEE 802.3
━━━━━━━━━━━━━━━┓การตรวจสอบความสมบูรณ์ของสัญญาณ
ประสิทธิภาพของสัญญาณได้รับการตรวจสอบผ่านการสูญเสียการแทรก การสูญเสียการย้อนกลับ ครอสทอล์คแบบ Near-end และ Far-end (NEXT/FEXT) และการทดสอบอัตราส่วนการปฏิเสธโหมดทั่วไป (CMRR) เพื่อรับประกันการส่งข้อมูลอีเธอร์เน็ตที่เสถียรตลอดช่วงความถี่ที่ระบุ
━━━━━━━━━━━━━━━┓การทดสอบความน่าเชื่อถือของ PoE
สำหรับแอปพลิเคชัน Power over Ethernet MagJacks ได้รับการทดสอบความสามารถกระแส DC อย่างต่อเนื่อง ความเสถียรในการแทรกพลังงาน และการเพิ่มขึ้นของความร้อนภายใต้โหลด เพื่อให้มั่นใจในการจ่ายพลังงานที่ปลอดภัยและเชื่อถือได้ตามข้อกำหนด IEEE 802.3af
━━━━━━━━━━━━━━━┓การทดสอบความทนทานทางกล
ความน่าเชื่อถือทางกลไกได้รับการตรวจสอบผ่านการทดสอบวงจรการผสมพันธุ์และการแยกวงจร การวัดความต้านทานการสัมผัส การประเมินแรงยึดปลั๊ก และการทดสอบความสามารถในการบัดกรี เพื่อให้มั่นใจถึงความทนทานในระยะยาวและการประกอบ PCB ที่ปลอดภัย
━━━━━━━━━━━━━━━┓การทดสอบด้านสิ่งแวดล้อมและความน่าเชื่อถือ
ผลิตภัณฑ์ต้องผ่านการทดสอบการหมุนเวียนของอุณหภูมิในการทำงาน (–40°C ถึง +85°C) การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน การสัมผัสที่อุณหภูมิสูง/ความชื้นสูง การสั่นสะเทือน และการทดสอบแรงกระแทกทางกล เพื่อยืนยันประสิทธิภาพที่มั่นคงภายใต้สภาพแวดล้อมที่รุนแรง
━━━━━━━━━━━━━━━┓EMI การตรวจสอบความปลอดภัยและการปฏิบัติตามข้อกำหนด
มีการตรวจสอบประสิทธิภาพการป้องกัน ความต่อเนื่องของการต่อสายดิน ความไวไฟของวัสดุ (UL 94 V-0) และความแม่นยำของขนาดเพื่อให้เป็นไปตามข้อกำหนดด้านการควบคุม EMI ความปลอดภัย และการปฏิบัติตามกฎระเบียบ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ความสูง | 13.30 – 13.40 มม |
| ความยาว | 21.25 – 21.30 มม |
| ความกว้าง | 15.90 – 15.93 มม |
| น้ำหนักสุทธิ | ประมาณ 0.007กก./ชิ้น |
| บรรจุภัณฑ์ | 50 ชิ้น / ถาด; 1200 ชิ้น / ลัง |
| ขนาดกล่อง | 32 × 30 × 31 ซม |
| น้ำหนักรวม | ประมาณ 8.5 กก. / ลัง |
|
