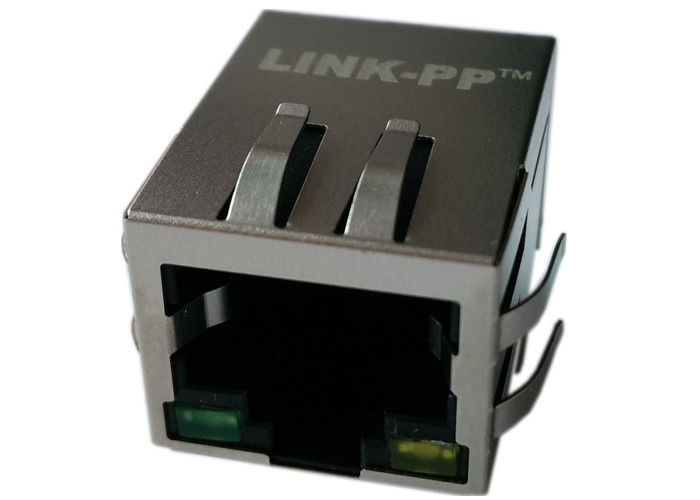

RJLB-001TC1 RJ45 Integrated Magnetics แผนผัง PCb LAN 10 / 100BASE TX Ethernet

Name: RJLB-001TC1 RJ45 Integrated Magnetics แผนผัง PCb LAN 10 / 100BASE TX Ethernet
Brand: LINK-PP
SKU: RJLB-001TC1
Price: 0.88 USD
Availability: InStock
Rating: 4.7 (132 reviews)

รายละเอียดสินค้า

สถานที่กำเนิด: กวางตุ้ง จีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: UL,ROHS,Reach,ISO

หมายเลขรุ่น: RJLB-001TC1

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000

ราคา: $0.88

รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง

เวลาการส่งมอบ: หุ้น

เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน

สามารถในการผลิต: 3000000/เดือน

รับราคาที่ดีที่สุด

รายละเอียดสินค้า

ไฮไลต์:
                                                                                                                                                                                                                                                                                                                rj45 with magnetics, แจ็ค rj45 แม่เหล็ก


ข้อมูลจำเพาะ:	RJLB-001TC1	P / N:	LPJ4068EENL
ประเภทตัวเชื่อมต่อ:	RJ45	แอพพลิเคชัน:	10/100 base-T
ประเภทการติดตั้ง:	ผ่านรู	ปฐมนิเทศ:	90 °มุม (ด้านขวา)
การสิ้นสุด:	ประสาน	ตัวอย่าง:	ฟรี

ข้อมูลจำเพาะ:	RJLB-001TC1
P / N:	LPJ4068EENL
ประเภทตัวเชื่อมต่อ:	RJ45
แอพพลิเคชัน:	10/100 base-T
ประเภทการติดตั้ง:	ผ่านรู
ปฐมนิเทศ:	90 °มุม (ด้านขวา)
การสิ้นสุด:	ประสาน
ตัวอย่าง:	ฟรี

RJLB-001TC1 RJ45 Integrated Magnetics แผนผัง PCb LAN 10 / 100BASE TX Ethernet

RJLB-001TC1 RJ45 Integrated Magnetics แผนผัง PCb LAN 10 / 100BASE TX Ethernet

RJLB-001TC1

RJ45 พร้อมด้วย Magnetics แบบรวม

Rj-45 ด้วย Magnetics

Rj45 Integrated 10/100 Lan

LAN 10 / 100BASE T แจ็ค RJ45 พร้อมชุดแม่เหล็ก

♦ออกแบบมาสำหรับแอพพลิเคชันการ์ดเชื่อมต่อเครือข่าย
♦ออกแบบมาเพื่อตอบสนองความต้องการของ IEEE802.3u
♦มีจำหน่ายในอัตราส่วนที่เปิดใช้โดย LAN ICmanufactures
♦ก๊อกส่วนกลางที่สามารถใช้งานได้สำหรับ EMIreduction เพิ่มเติม
♦ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวางและวางบน PCB
♦ประหยัดพื้นที่ PCB น้อยที่สุด

RJLB-001TC1 RJ45 Integrated Magnetics แผนผัง PCb LAN 10 / 100BASE TX Ethernet

1. ประเภทสินค้าคุณสมบัติ:

1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = การใส่ Side Side (Right Angle)

2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี

ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) Contact Type = ผ่านรู

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack

8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,

เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส

Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ

9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

แอพพลิเคชันสำหรับ Terminal User

ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ..
