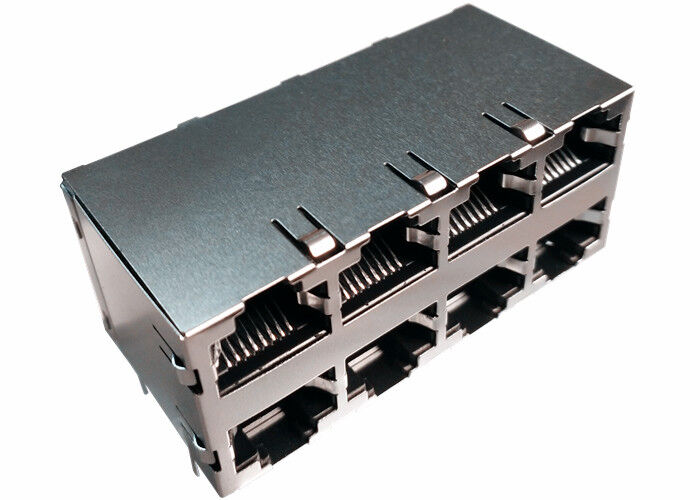

DA4T10304 ขั้วต่อ RJ45 แบบเรียงซ้อน 2 กิกะเฮิรตซ์แบบบูรณาการ Gigabit Ethernet Modular Jack

DA4T10304 ขั้วต่อ RJ45 แบบเรียงซ้อน 2 กิกะเฮิรตซ์แบบบูรณาการ Gigabit Ethernet Modular Jack

10/100/1000 Base-T RJ45 2x4 ตัวเชื่อมแม่เหล็กแบบรวม

1. ข้อกำหนดเกี่ยวกับมาตรฐาน IEEE 802.3ab
ขั้วต่อ 2.RJ-45 รวมกับตัวต้านทานหม้อแปลง / อิมพีแดนซ์ / ตัวเก็บประจุแรงดันสูง
3. ขนาดเช่นเดียวกับตัวเชื่อมต่อ RJ-45 เพื่อประหยัดพื้นที่ PCB board
ลดการแผ่รังสี EMI เพื่อปรับปรุงประสิทธิภาพของอีเอ็มไอ
5. ออกแบบสำหรับการส่งผ่าน 10/100/1000 BASE ผ่านสาย UTP-5
6. ปฏิบัติตามข้อกำหนดของ ROHS
แบบการออกแบบ : 【 DA4T10304 】

แบบจำลองการผลิตขนาดใหญ่ : 【 LPJG47561CNL 】

MAG.REVERSE LATCH,

LED ไม่จำเป็น; EMI-finger ตัวเลือก

ลักษณะ
1. ประเภทสินค้าคุณสมบัติ:

1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)

2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 2x4

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี

ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack

8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,

เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส

Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ

9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

ข้อกำหนดทางไฟฟ้า @ 25 ℃
อัตราส่วน 1.Turns:
PRI: SEC = 1CT: 1CT

2.OCL:
350uH MIN @ 100KHz, 100mV, 8mADC
3. ขาดทุนจากการลงทุน:
1 ~ 100MHz: -1.0dB MAX
4. การสูญเสียกลับ (dB MIN):
1 ~ 30MHz: -18 30 ~ 60MHz: -14
60 ~ 80MHz: -12
5.Crosstalk (dB TYP):
1 ~ 30MHz: -40 30 ~ 60MHz: -35
60 ~ 80MHz: -30
6.Differential เพื่อปฏิเสธโหมดที่ใช้ร่วมกัน:
1 ~ 50MHz: -30dB TYP
50 ~ 150MHz: -20dB TYP
7.CMRR: 1 ~ 100MHz: -30dB MIN
8. การแยก: 1500Vrms MIN
9. ช่วงอุณหภูมิทำงาน: -40 ℃ ~ + 85 ℃

หมายเหตุ

1. ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่น SOHO (ADSL)
โมเด็ม) LAN-on-Motherboard (LOM) ฮับและสวิทช์
2. ข้อกำหนด IEEE 802.3
3. วัสดุประสาน:
ที่อยู่อาศัย: Thermoplastic UL94V-0
ติดต่อ / โล่: โลหะผสมทองแดง
แผ่นชุบ: นิกเกิล
ชุบทองสัมผัส: ทอง 6 ไมโครเมตร
อุณหภูมิหัวต่อของหัวเทียน: 265 ℃สูงสุด, 5 วินาทีสูงสุด
