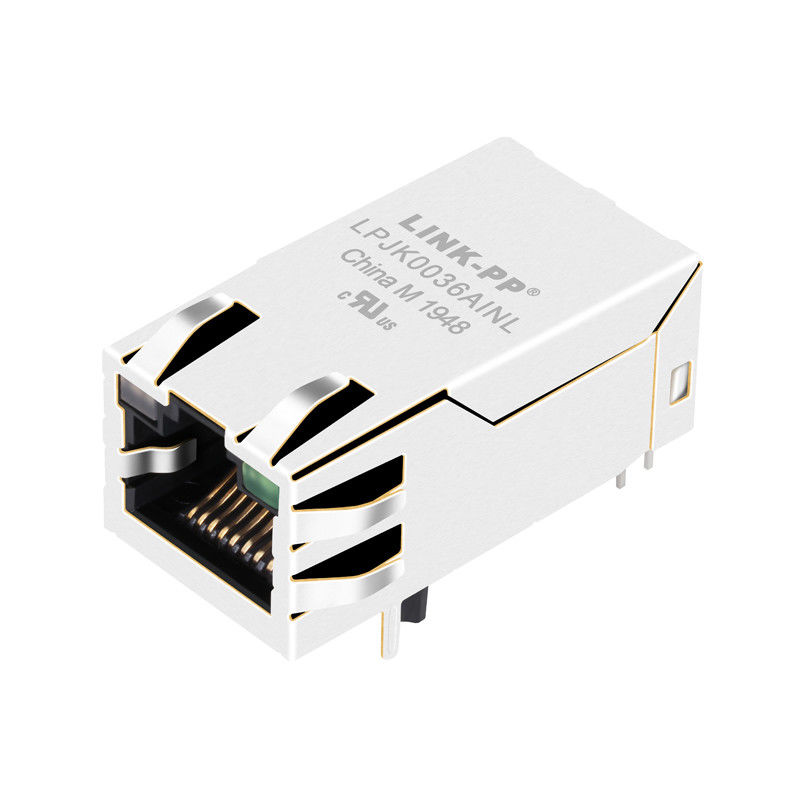

0826-1K1T-43-F Gigabit Magjack 12 คอร์โพรเซส 1Port 1000 Base-T RJ45

0826-1K1T-43-F Gigabit Magjack 12 คอร์ Tab-Up 1Port 1000 Base-T RJ45

รายละเอียดโดยย่อ

0826-1K1T-43-F Gigabit Magjack 12 คอร์ Tab-Up 1Port 1000 Base-T RJ45

1.RJ-45 จะต้องตรงกับมาตรฐาน FCC
2. สอดคล้องกับข้อกำหนดของมาตรฐาน IEEE802.3u
ขั้วต่อ 3.RJ-45 รวมกับหม้อแปลง/ตัวต้านทานอิมพีแดนซ์/ตัวเก็บประจุไฟฟ้าแรงสูง
4. ขนาดเท่ากับขั้วต่อ RJ-45 เพื่อประหยัดพื้นที่บอร์ด PCB
5. ลดรังสี EMI เพื่อปรับปรุงประสิทธิภาพของ EMI
6. ออกแบบสำหรับการส่ง 10/100/1000 BASE ผ่านสาย UTP-5
7.การปฏิบัติตามข้อกำหนด ROHS
8. ช่วงอุณหภูมิในการทำงาน: 0 ℃ ถึง +70 ℃/ -40 ℃ ถึง +85 ℃
9. ช่วงอุณหภูมิในการจัดเก็บ: -25 ℃ ถึง +85 ℃

10.การออกแบบโมเดล: 【0826-1K1T-43-F】

11.โมเดลการผลิตจำนวนมาก:【LPJXXXXNL】

MAG.REVERSE LATCH ,

ไฟ LED เป็นตัวเลือก ;EMI-finger ตัวเลือก

คำอธิบาย


1. คุณสมบัติประเภทผลิตภัณฑ์:

1) ประเภทสินค้า = ขั้วต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การวางแนวการติดตั้ง PCB = รายการด้านข้าง (มุมขวา) / รายการด้านบน (แนวตั้ง)

2. เอกสารแนบทางกล:
1) การกำหนดค่าแจ็ค = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) ป้องกัน = ใช่

4. การยุติคุณสมบัติที่เกี่ยวข้อง:
1) EMI Finger - ด้านล่าง = ไม่มี
2) วิธีการสิ้นสุด = ประสาน

5. คุณสมบัติที่เกี่ยวข้องกับร่างกาย:
1) การกำหนดค่าพอร์ต = Single/Multi
2) EMI Fingers - ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวหาง PCB

6. ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดของหน้าสัมผัส = รูทะลุ/การยึดพื้นผิว

7. คุณสมบัติที่เกี่ยวข้องกับที่อยู่อาศัย:
1) รูปแบบตัวเชื่อมต่อ = Jack

8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS/ELV = สอดคล้องกับ RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = บัดกรีด้วยคลื่นที่มีอุณหภูมิ 240 องศาเซลเซียส

ประสานคลื่นที่มีความสามารถ 260 ° C, ประสานคลื่นที่มีความสามารถในการ 265 ° C

Reflow-บัดกรีตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS/ELV = เป็นไปตามข้อกำหนด RoHS เสมอ

9. การทำเครื่องหมายประจำตัว:
1) สี LED ด้านซ้าย (ตำแหน่ง #1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) สี LED ขวา (ตำแหน่ง #2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการทำงาน (°C ) = 0 - 70/-40 - +85

11.Hipot:

1500Vrms MIN

แอปพลิเคชั่นสำหรับผู้ใช้ Terminal

ออกแบบมาเพื่อรองรับการใช้งานต่างๆ เช่น โมเด็ม ADSL, LAN-on-Motherboardนู๋อุปกรณ์การสื่อสารและการสื่อสาร เช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, โมเด็ม xDSLโซลูชันคอลเซ็นเตอร์, กล่องรับสัญญาณที่ซับซ้อน, การตั้งค่าเกตเวย์ VOIP, โปรโตคอลเกตเวย์ชายแดน, สวิตช์อีเธอร์เน็ตที่รวดเร็ว ...

ความได้เปรียบทางการแข่งขัน

ประสบการณ์การผลิต 18 ปี,

พนักงาน 2600 คน,

ทดสอบ 100%

เวลาจัดส่งที่ยืดหยุ่น

ลูกค้าหลัก

ออกแบบสำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF.......

ใบสมัคร EMS

การประกอบ PCB แบบยืดหยุ่นในตัว;การประกอบ PCB แบบแข็งและยืดหยุ่นไมโครอิเล็กทรอนิกส์, ชิปพลิก;ไมโครอิเล็กทรอนิกส์, ชิปออนบอร์ด;แอสเซมบลีออปโตอิเล็กทรอนิกส์;RF / แอสเซมบลีไร้สาย;ผ่านการประกอบรู;ชุดประกอบพื้นผิว;การประกอบระบบ;การประกอบแผงวงจรพิมพ์
