L834-1G1T-S7 รูปแบบต่ํา RJ45 Magjack 1Port 1000 Base-T ปราง

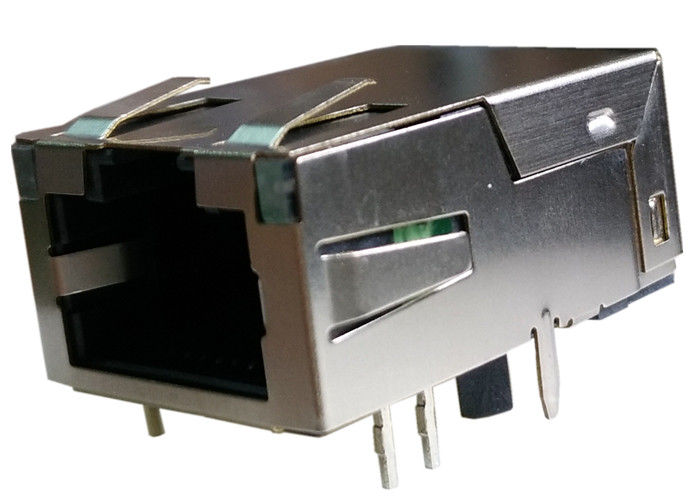

L834-1G1T-S7 เป็นโมดูลคอนเนคเตอร์แบบรวม MagJack โปรไฟล์ต่ำพร้อมการกำหนดค่าพอร์ต 1x1, ความเร็ว 1000BASE-T, LED ในตัว, การป้องกัน EMI, การวางแนวแบบแท็บลง และการปฏิบัติตาม RoHS

ภาพรวมของ L834-1G1T-S7 Low-Profile MagJack

The L834-1G1T-S7 รวมคอนเนคเตอร์ Ethernet และส่วนประกอบแม่เหล็กเข้าเป็นโซลูชันแบบรวมในตัวเดียว สิ่งนี้ช่วยลดความซับซ้อนในการออกแบบ PCB ลดความซับซ้อนในการประกอบ และรองรับประสิทธิภาพสัญญาณที่เสถียรในอุปกรณ์เครือข่ายความเร็วสูง

การออกแบบ mid-plane โปรไฟล์ต่ำ ทำให้มีประโยชน์อย่างยิ่งในกรณีที่พื้นที่บอร์ดมีจำกัด ในขณะที่ โครงสร้างหุ้มและแท็บ EMI ช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าในสภาพแวดล้อมที่มีสัญญาณรบกวน

ข้อมูลจำเพาะหลัก ของ L834-1G1T-S7

คุณสมบัติทางไฟฟ้า ของ L834-1G1T-S7 RJ45 ICMs

The L834-1G1T-S7 low-profile MagJack ได้รับการออกแบบมาเพื่อรองรับการส่งสัญญาณ Ethernet ที่เสถียรและประสิทธิภาพที่สอดคล้องกับข้อกำหนด

1. อัตราส่วนการหมุน

• TP1: 1CT : 1CT ±2%
• TP2: 1CT : 1CT ±2%
• TP3: 1CT : 1CT ±2%
• TP4: 1CT : 1CT ±2%

2. ความเหนี่ยวนำ

• DCL @ 100kHz / 100mVRMS: 350μH MIN. ที่ 8mA DC bias (0°C ถึง 70°C)

3. การสูญเสียการแทรก

• 0.1MHz ถึง 1MHz: -1.1 dB max
• 1MHz ถึง 65MHz: -0.5 dB max
• 65MHz ถึง 100MHz: -0.8 dB max
• 100MHz ถึง 125MHz: -1.2 dB max

4. การสูญเสียผลตอบแทน

• 0.5MHz ถึง 40MHz: -18 dB
• 40MHz ถึง 100MHz: -12 + 20LOG(f/80MHz) dB

5. การปฏิเสธโหมดทั่วไป

• 100kHz ถึง 100MHz: -30 dB min

6. การปฏิเสธโหมดทั่วไปต่อโหมดดิฟเฟอเรนเชียล

• 100kHz ถึง 100MHz: -35 dB min

7. การครอสทอล์ค

• 1MHz ถึง 100MHz: -30 dB min

8. Hipot / แรงดันไฟฟ้าฉนวน

• 1500 Vrms
• ทดสอบการผลิต 100% เพื่อให้เป็นไปตาม ข้อกำหนดการแยก IEEE 802.3

9. ข้อมูลจำเพาะทางไฟฟ้าของ LED

• LED 1 & LED 2
• แรงดันไฟฟ้าไปข้างหน้า (สีเขียว): 2.2V typ. ที่ IF = 20mA
• ความยาวคลื่นเด่น (สีเขียว): 570nm typ. ที่ IF = 20mA

L834-1G1T-S7 Drawing

คำถามที่พบบ่อยเกี่ยวกับ L834-1G1T-S7 Low-Profile MagJack

หากโครงการของคุณต้องการ low-profile MagJack, โมดูลคอนเนคเตอร์ 1x1 1000BASE-T, หรือ แจ็ค Ethernet แบบรวมที่มี LED, L834-1G1T-S7 นำเสนอโซลูชันที่กะทัดรัดและเชื่อถือได้ การออกแบบแม่เหล็กแบบรวม การป้องกัน EMI และโครงสร้างแบบแท็บลงแบบรูทะลุทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับฮาร์ดแวร์เครือข่ายสมัยใหม่และอุปกรณ์สื่อสารแบบฝัง

1. L834-1G1T-S7 คืออะไร?

The L834-1G1T-S7 คือ โมดูลคอนเนคเตอร์แบบรวม MagJack โปรไฟล์ต่ำ สำหรับแอปพลิเคชัน 1000BASE-T Gigabit Ethernet ของคุณ

2. L834-1G1T-S7 เหมาะสำหรับ Gigabit Ethernet หรือไม่?

ใช่ มันถูกออกแบบมาเพื่อใช้กับ 1000BASE-T ทำให้เหมาะสำหรับอินเทอร์เฟซ Gigabit Ethernet

3. L834-1G1T-S7 มี LED หรือไม่?

ใช่ มันมี LED ในตัว พร้อม ประเภท LED G/G สำหรับการบ่งชี้ลิงก์/กิจกรรม

4. L834-1G1T-S7 มีการป้องกันหรือไม่?

ใช่ มันมี แท็บ EMI และโครงสร้างที่หุ้มเพื่อช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า

5. สไตล์การติดตั้งของ L834-1G1T-S7 คืออะไร?

มันใช้การออกแบบ through-hole mount เพื่อการติดตั้ง PCB ที่เสถียร

6. L834-1G1T-S7 เป็นไปตามข้อกำหนด RoHS หรือไม่?

ใช่ มัน เป็นไปตามข้อกำหนด RoHS.
