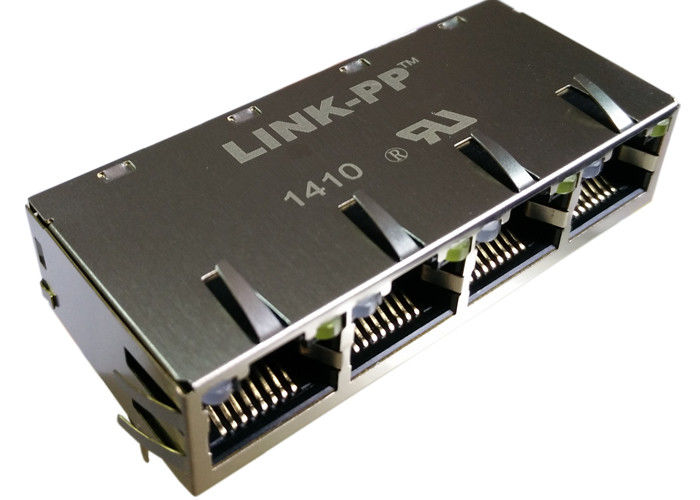

08B0-1G4T-36-F Conn Magjack 4Port 100 Base-T RJ45 4 คอร์ฉนวน, นิ้ว EMI

08B0-1G4T-36-F Conn Magjack 4Port 100 Base-T RJ45 4 คอร์ฉนวน, นิ้ว EMI

รายละเอียดอย่างรวดเร็ว

08B0-1G4T-36-F Conn Magjack 4Port 100 Base-T RJ45 4 คอร์ฉนวน, นิ้ว EMI

1.RJ-45 ต้องสอดคล้องกับมาตรฐาน FCC
2. ข้อกำหนดเกี่ยวกับมาตรฐาน IEEE802.3u
3.RJ-45 เชื่อมต่อกับตัวต้านทานหม้อแปลง / อิมพีแดนซ์ / ตัวเก็บประจุแรงดันสูง
4. ขนาดเช่นเดียวกับตัวเชื่อมต่อ RJ-45 เพื่อประหยัดพื้นที่ PCB board
ลดการแผ่รังสี EMI เพื่อปรับปรุงประสิทธิภาพของอีเอ็มไอ
6. ออกแบบสำหรับการส่งผ่าน 10/100 BASE ผ่านสาย UTP-5
7. ปฏิบัติตามข้อกำหนดของ ROHS
8. ช่วงอุณหภูมิทำงาน: 0 ℃ถึง + 70 ℃ / -40 ℃ถึง + 85 ℃
9. ช่วงเก็บอุณหภูมิ: -25 ℃ถึง + 85 ℃

10. แบบการออกแบบ : 【 08B0-1G4T-36-F 】

11. แบบการผลิตมวลชน : 【 LPJXXXXNL 】

MAG.REVERSE LATCH,

LED ไม่จำเป็น; EMI-finger ตัวเลือก

ลักษณะ

1. ประเภทสินค้าคุณสมบัติ:

1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)

2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี

ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack

8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,

เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส

Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ

9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

แอพพลิเคชันสำหรับ Terminal User

ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ..

ความได้เปรียบทางการแข่งขัน

ประสบการณ์การผลิต 18 ปี,

2600 พนักงาน,

ทดสอบ 100%

เวลาการจัดส่งที่ยืดหยุ่น

ลูกค้าหลัก

ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

การสมัคร EMS

ชุดประกอบ PCB แบบยืดหยุ่นในตัว; ชุดประกอบวงจรแข็งแบบยืดหยุ่น Microelectronic, Flip Chip; Microelectronic, ชิปบนบอร์ด; ออปโตอิเล็กทรอนิกส์; ชุด RF / Wireless; ผ่าน Hole Assembly; พื้นผิว Mount Assembly; การประกอบระบบ ชุดแผงวงจรพิมพ์
