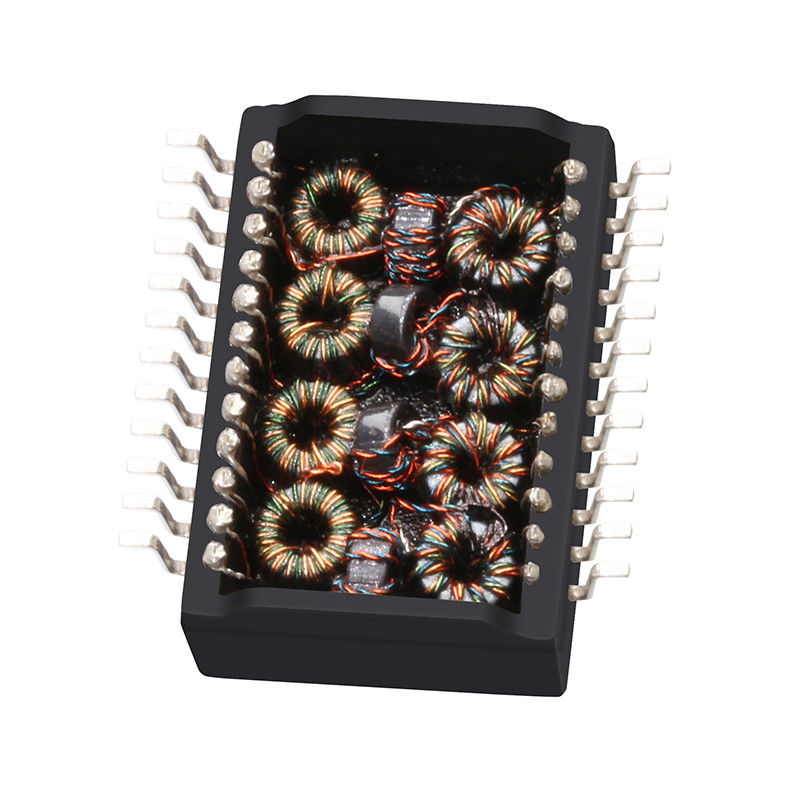

24HSS1041A-2 HF Gigabit Ethernet Transformer 1CT: 1CT SMD 1500Vrms LP5007NL

คุณสมบัติของสินค้า

1. ออกแบบมาสำหรับกิกะบิตอีเธอร์เน็ต 1000 BASE-T ซึ่งเป็นแอ็พพลิเคชันแบบดูเพล็กซ์เต็มรูปแบบ
2. รองรับสาย UTP-5 จำนวน 4 คู่

3. 1000 BASE-T MAGNETICS MODULES
อินเตอร์เฟซ 3.Cable สำหรับการแยกและการปล่อยมลพิษต่ำโหมดทั่วไป
แอพพลิเคชั่น 4.POE ที่มีความสามารถในปัจจุบัน 350mA
5. สอดคล้องกับมาตรฐาน IEEE 802.3ab สำหรับ 1000 BASE-T
6. สอดคล้องกับข้อกำหนดของ ROHS & Halogen Free
7. ช่วงอุณหภูมิทำงาน: 0 ℃ถึง + 70 ℃หรือ Even - 40 ℃ถึง + 85 ℃

หมายเลขชิ้นส่วนออกแบบ: 24HSS1041A-2 HF

หมายเลข ชิ้น ส่วนการผลิตจำนวน LP5007NL เทียบเท่าข้ามประเทศจีนสิ่งอำนวยความสะดวก

ข้อกำหนดทางไฟฟ้า (25)

24HSS1041A-2 HF Gigabit Ethernet Transformer 1CT: 1CT SMD 1500Vrms LP5007NL

1. เปิดอัตราส่วน 50KHz, 0.5V

ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%

2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:

ด้านชิป: 350uH นาที

3. การแทรก Loss1-100MHz: -1.4dB Max

4. กลับ Loss1-30MHz: -16dB นาที

40MHz: -14.4dB นาที

50MHz: -13.1dB นาที

60-80MHz: -12dB นาที

100MHz: -10dB นาที

5. แตกต่างจากการปฏิเสธโหมดทั่วไป:

30MHz: -45dB นาที

60MHz: -40dB นาที

100MHz: -35dB นาที

6. Crosstalk30MHz: -40dB นาที

60MHz: -35dB นาที

100MHz: -30dB นาที

7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec

ด้านชิพด้านข้าง

แอพพลิเคชันสำหรับ Terminal User

ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ..

ความได้เปรียบทางการแข่งขัน

ประสบการณ์การผลิต 18 ปี,

2600 พนักงาน,

ทดสอบ 100%

เวลาการจัดส่งที่ยืดหยุ่น

ลูกค้าหลัก

ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

การสมัคร EMS

ชุดประกอบ PCB แบบยืดหยุ่นในตัว; ชุดประกอบวงจรแข็งแบบยืดหยุ่น Microelectronic, Flip Chip; Microelectronic, ชิปบนบอร์ด; ออปโตอิเล็กทรอนิกส์; ชุด RF / Wireless; ผ่าน Hole Assembly; พื้นผิว Mount Assembly; การประกอบระบบ ชุดแผงวงจรพิมพ์
