MIC66211-5171T-LF3/7499210121 RJ45 PoE Connector Rectifier Bridge LPJ4049HDNL

PoE หัวต่อ RJ45 MIC66211-5171T-LF3 = 7499210121 ภาพรวม

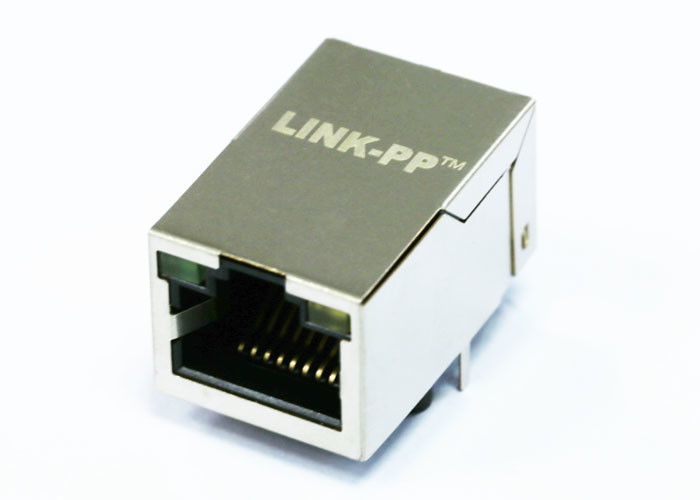

The MIC66211-5171T-LF3/7499210121 เป็นหัวต่อ RJ45 แบบพอร์ตเดียวพร้อมวงจรรวม (หม้อแปลง, ตัวกรองสัญญาณรบกวนแบบ Common-mode, และวงจรเรียงกระแส) ออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชัน 10/100Base-T PoE มีการกำหนดค่าแบบ tab-down แบบ side-entry พร้อม ไฟแสดงสถานะ LED สีเหลือง/เขียว ให้การเชื่อมต่อที่กะทัดรัดและ

1.  เชื่อถือได้สำหรับแอปพลิเคชันอุตสาหกรรมและเครือข่าย
2. 10/100 Ethernet RJ45 IEEE 802.3af PoE
3. การชุบทอง 6μ” (ขั้นต่ำ) ที่หน้าสัมผัส
4. 350uH OCL ขั้นต่ำที่ 8mA DC Bias ตลอด
5. ช่วงอุณหภูมิเต็ม Power Over Ethernet RJ45 Magnetics Module
6. การทดสอบทางไฟฟ้า 100%
7. 1500Vrms Hi-Pot

ถาด (SPQ: 50 ชิ้น, กล่อง: 1,200 ชิ้น; ขนาดกล่อง: 32 × 30 × 31 ซม.; น้ำหนักรวม: 8.5 กก.)

ข้อมูลจำเพาะทางไฟฟ้า @25℃
1.อัตราส่วนรอบ (Turn Ratio) (±2%):
TX=1CT∶1 RX=1CT∶1
2. ค่าความเหนี่ยวนำ OCL: 350uH ขั้นต่ำ
@ 100KHz/0.1V, 8mA DC Bias
3. การสูญเสียสัญญาณแทรก (Insertion Loss):
-1.0dB สูงสุด @ 1.0-100MHz
4. การสูญเสียสัญญาณสะท้อนกลับ (Return Loss):
-18dB ขั้นต่ำ @ 1-10MHz
-16dB ขั้นต่ำ @ 10-30MHz
-12dB ขั้นต่ำ @ 30-60MHz
-10dB ขั้นต่ำ @ 60-100MHz
5. สัญญาณรบกวนข้ามสาย (Cross-talk):
-40dB ขั้นต่ำ @ 1-30MHz
-35dB ขั้นต่ำ @ 30-60MHz
-30dB ขั้นต่ำ @ 60-100MHz
6. การลดทอนสัญญาณรบกวนแบบ Common Mode (Common Mode Rejection):
-30dB ขั้นต่ำ @ 1-50MHz
-20dB ขั้นต่ำ @ 50-150MHz
7. การทดสอบ Hipot: 1500Vrms ขั้นต่ำ

8. ช่วงอุณหภูมิในการทำงาน: -40℃ ถึง +85℃.

คำถามที่พบบ่อย

1. หัวต่อ PoE RJ45 คืออะไร?

หัวต่อ PoE (Power over Ethernet) RJ45 รวมวงจรรวมของ Ethernet และบางครั้งก็มีวงจรเรียงกระแส ทำให้สามารถส่งทั้งข้อมูลและพลังงานผ่านสาย Ethernet เส้นเดียว ช่วยลดความซับซ้อนในการออกแบบ PCB และรองรับอุปกรณ์ต่างๆ เช่น กล้อง IP, โทรศัพท์ VoIP และตัวควบคุมอุตสาหกรรม

2. หัวต่อ PoE RJ45 แตกต่างจากหัวต่อ RJ45 มาตรฐานอย่างไร?แตกต่างจากหัวต่อ RJ45 มาตรฐาน หัวต่อ PoE RJ45 มี วงจรรวมในตัว (หม้อแปลงและตัวกรองสัญญาณรบกวน) และ รองรับ PoE, ทำให้สามารถจ่ายไฟได้อย่างปลอดภัย (ตามมาตรฐาน IEEE 802.3af/at/bt) ควบคู่ไปกับการ

ส่งข้อมูล

• .
• 3. แอปพลิเคชันทั่วไปของหัวต่อ PoE RJ45 คืออะไร?
• กล้องวงจรปิด IP
• จุดกระจายสัญญาณไร้สาย
• คอมพิวเตอร์อุตสาหกรรมและระบบเฝ้าระวัง
• สมาร์ทมิเตอร์และเกตเวย์ IoT

โทรศัพท์ VoIP

อุปกรณ์พลังงานหมุนเวียน เช่น อินเวอร์เตอร์โซลาร์

• 4. หัวต่อ PoE RJ45 รองรับมาตรฐานใดบ้าง?
• หัวต่อ PoE RJ45 ส่วนใหญ่เป็นไปตามมาตรฐาน:
• IEEE 802.3af (PoE, สูงสุด 15.4W)IEEE 802.3at (PoE+, สูงสุด 30W)รุ่นขั้นสูงบางรุ่นรองรับ

IEEE 802.3bt (PoE++ / 4PPoE, สูงสุด 60–90W)

.

• 5. จะเลือกหัวต่อ PoE RJ45 ที่เหมาะสมได้อย่างไร?
• ปัจจัยสำคัญที่ต้องพิจารณา:
• อัตราการส่งข้อมูลที่รองรับ (10/100Base-T, Gigabit หรือสูงกว่า)
• ระดับพลังงาน PoE (af, at, หรือ bt)
• ช่วงอุณหภูมิในการทำงาน
• แรงดันไฟฟ้าแยก Hi-pot

ไฟแสดงสถานะ LED (สำหรับสถานะลิงก์/กิจกรรม)

การปฏิบัติตามมาตรฐาน UL, RoHS และ REACH6. หัวต่อ PoE RJ45 เข้ากันได้กับรุ่นก่อนหน้าหรือไม่?ใช่ หัวต่อ PoE RJ45 ยังคงสามารถทำงานร่วมกับ

อุปกรณ์ที่ไม่ใช่ PoE

• ได้ เนื่องจากจะมีการจ่ายไฟก็ต่อเมื่อตรวจพบอุปกรณ์ที่รองรับ (PD) เท่านั้น ซึ่งช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยกับอุปกรณ์ Ethernet รุ่นเก่า
• 7. ข้อดีของการใช้หัวต่อ PoE RJ45 แบบรวมคืออะไร?
• ประหยัดพื้นที่ PCB โดยการรวมวงจรรวมและ RJ45 ไว้ในส่วนประกอบเดียว
• ปรับปรุงประสิทธิภาพ EMI
