JXF0-2512NL 2.5GBase-T RJ45 Connector (90W PoE++, รู๊กเกจ, THR)

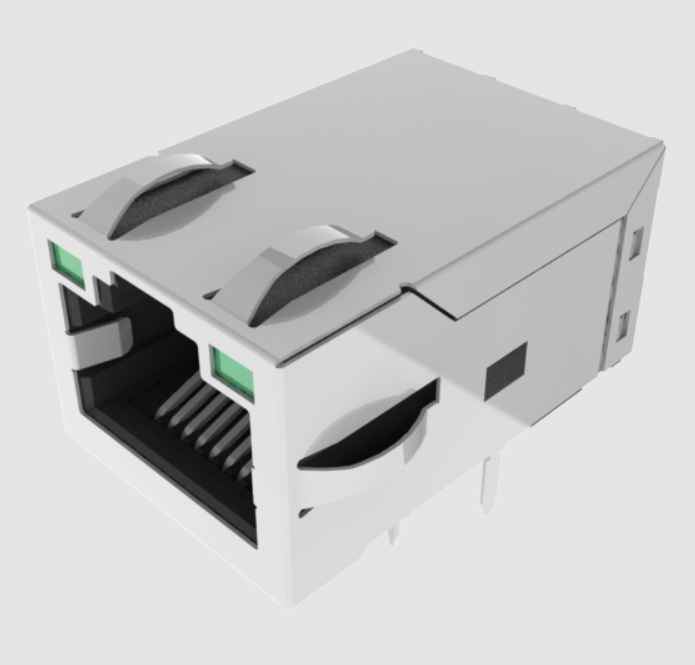

ภาพรวมโมดูลคอนเนคเตอร์แบบรวม JXF0-2512NL

JXF0-2512NL ได้รับการออกแบบมาเพื่อตอบสนองความต้องการสองประการของแบนด์วิดท์ที่เพิ่มขึ้นและการจ่ายไฟให้กับอุปกรณ์ที่ใช้พลังงานสูงในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน เป็นไปตามข้อกำหนด IEEE 802.3bz และ IEEE 802.3bt อย่างสมบูรณ์ คอนเนคเตอร์ RJ45 แบบรวม 1x1 นี้ให้การส่งข้อมูล 2.5 Gbps Ethernet ที่เสถียร พร้อมทั้งจ่ายหรือรับพลังงานสูงสุด 90W อย่างต่อเนื่อง ผ่านสายเคเบิล Category แบบ 4 คู่

เพื่อรักษาความสมบูรณ์ของสัญญาณที่เหนือกว่าภายใต้ภาระ DC ที่หนักหน่วง JXF0-2512NL จึงมี 3-wire (3W) common mode choke วางอยู่ด้าน PHY โดยเฉพาะ. สิ่งนี้จะแยกแกนแม่เหล็กของโช้คออกจากกระแส DC bias 900mA ที่ไหลผ่านจุดศูนย์กลางของสายเคเบิล ป้องกันการอิ่มตัวของแกนแม่เหล็กได้อย่างสมบูรณ์ ตัวอุปกรณ์หุ้มด้วยเทอร์โมพลาสติก UL 94V-0 ทนความร้อนสูง พร้อมขาบัดกรีแบบ Matte-tin ขนาด 3.20 มม. ได้รับการจัดอันดับเต็มรูปแบบสำหรับกระบวนการประกอบอัตโนมัติแบบ Through-Hole Reflow (THR / Pin-in-Paste) มีความสามารถในการเก็บรักษาในคลังสินค้า MSL 1 และทนต่อโปรไฟล์การบัดกรีแบบ Reflow สูงสุด 260°C (IPC/JEDEC J-STD-075 Category R7)

คุณสมบัติหลัก:

• ความสมบูรณ์ของสัญญาณความเร็วสูง 2.5Gbps: การสูญเสียการแทรก (Insertion loss) อยู่ต่ำกว่า -1.0 dB ตลอดช่วง 1–250 MHz โดยมีการสูญเสียผลตอบแทน (Return loss) สูงกว่า -20 dB (1–40 MHz) และ -10 dB (100–250 MHz) เพื่อให้ได้ไดอะแกรมตา (eye diagrams) ที่ชัดเจนและอัตราข้อผิดพลาดบิต (bit-error rates) ที่ต่ำ
• การจ่ายไฟ 90W 4-Pair ตามมาตรฐาน IEEE 802.3bt: ขาเฉพาะสำหรับกระแสสูง (ขา 15–18) สามารถส่งกระแสได้สูงสุด 900mA อย่างต่อเนื่องต่อคู่สาย (รวม 1.8A ต่อคู่สาย) เข้าสู่คู่สายโดยตรง
• การอิ่มตัวของ DC เป็นศูนย์ (3W PHY Choke): การวาง 3-wire choke ด้าน PHY ช่วยให้มั่นใจได้ถึงการลดทอนสัญญาณรบกวนโหมดร่วม (CMRR) สูงสุดถึง -35 dB โดยไม่มีการเสื่อมสภาพของสัญญาณที่เกิดจาก DC
• การวินิจฉัยแบบสองสีในตัว: LED แบบ Anti-parallel ในตัว (สีเขียว @ 568nm / สีเหลือง @ 585nm) ขับเคลื่อนผ่านขา 11–14 ให้การตอบสนองการเชื่อมต่อ/กิจกรรมแบบภาพทันที
• การป้องกัน EMI ที่ครอบคลุม: เปลือกโลหะผสมทองแดงสำหรับงานหนักพร้อม Top & Side EMI grounding fingers ช่วยให้มั่นใจได้ถึงความต้านทานแชสซีต่ำและการปฏิบัติตามมาตรฐาน FCC Part 68 และ CISPR อย่างแข็งแกร่ง

ตารางข้อมูลจำเพาะทางเทคนิค

1. คุณสมบัติทางไฟฟ้าและ RF (@ 25°C, การทำงาน -40°C ถึง +85°C)

*หมายเหตุ: การแยกแรงดันสูงใช้กับขดลวดหม้อแปลงเท่านั้น เนื่องจากการเชื่อมต่อ DC PoE แบบศูนย์กลางโดยตรง

2. การให้คะแนนด้านสิ่งแวดล้อม วัสดุ และกลไก

3. ข้อมูลจำเพาะของ LED แบบสองสีในตัว

ขนาดทางกายภาพและคู่มือการจัดวางขา (ภาพวาด: JXF0-2512NL)

ขนาดทางกายภาพ: กว้าง 16.80 มม. × ยาว 25.53 มม. × สูงเหนือ PCB 13.50 มม.

ช่องเจาะแผงที่แนะนำ: 17.82 มม. × 14.01 มม. ทิศทางของสลัก:สลักล็อค (TU)รุ่น

รายละเอียดขา (18 ขาไฟฟ้า + 2 แถบต่อลงกราวด์):

• ขา 1 ถึง 10 (สัญญาณและจุดศูนย์กลาง, 0.45 × 0.35 มม.):
  • ขา 1 & 2: MD1+ / MD1- | ขา 3 & 4: MD2+ / MD2-
  • ขา 5 & 6: MDCT2 / MDCT3
  • ขา 7 & 8: MD3+ / MD3- | ขา 9 & 10: MD4+ / MD4-
• ขา 11 ถึง 14 (LED แบบสองสี, สี่เหลี่ยม 0.50 × 0.50 มม.):
  • ขา 11 & 12: LED ซ้าย (สีเขียว @ 568nm / สีเหลือง @ 585nm)
  • ขา 13 & 14: LED ขวา (สีเขียว @ 568nm / สีเหลือง @ 585nm)
• ขา 15 ถึง 18 (อินพุตจ่ายไฟ PoE, 0.45 × 0.35 มม.):
  • ขา 15: VDC1+ | ขา 16: VDC1-
  • ขา 17: VDC2+ | ขา 18: VDC2-
  • การสิ้นสุดภายใน: ตัวเก็บประจุ 4× 22nF, ตัวต้านทาน 4× 75Ω, ตัวเก็บประจุแยก 1nF 2kV ลงกราวด์แชสซี

ข้อมูลจำเพาะรูเจาะ:

• รูสัญญาณและ PoE 14 รู: เส้นผ่านศูนย์กลางสำเร็จรูป Ø0.89 มม.รุ่น
• รู LED 4 รู: เส้นผ่านศูนย์กลางสำเร็จรูป Ø1.02 มม.รุ่น
• เสาพลาสติกค้ำ 2 อัน: Ø1.57 มม..รุ่น
• .คู่มือการอ้างอิงไขว้และการเลือกตระกูลผลิตภัณฑ์รุ่น

อัตราข้อมูล

A: เมื่อจ่ายกระแส DC ต่อเนื่อง 900mA ผ่านคู่สาย โช้คโหมดร่วมที่ด้านสายเคเบิลทั่วไปจะประสบปัญหาการอิ่มตัวของ DC อย่างรุนแรง ทำให้ความเหนี่ยวนำลดลงและทำลายความสมบูรณ์ของข้อมูล Multi-Gigabit การวาง 3-wire choke ที่ด้าน PHY จะแยกขดลวดโช้คออกจากกระแส DC โดยตรง ทำให้มั่นใจได้ว่า CMRR จะคงที่ในทุกความถี่

Q2: กฎการทดสอบการแยกสำหรับ JXF0-2512NL ในระหว่างการทดสอบ Hi-Pot ในการผลิตคืออะไร?

A: การให้คะแนนการแยกด้วยฉนวนไฟฟ้า 2250 VDC ใช้กับหม้อแปลง (Pri:Sec) เท่านั้น ห้ามใช้แรงดันไฟฟ้าทดสอบสูงระหว่างหน้าสัมผัสสายเคเบิล RJ45 และขา PoE ด้าน PCB (ขา 15–18) เนื่องจากสายไฟเหล่านี้จะถูกส่งตรงไปยังจุดศูนย์กลางของหม้อแปลง

Q3: สามารถประกอบ JXF0-2512NL โดยใช้เตาอบ SMD Reflow มาตรฐานได้หรือไม่?

A: ได้ ส่วนประกอบนี้ได้รับการรับรองอย่างสมบูรณ์สำหรับ Through-Hole Reflow (THR / Pin-in-Paste) ด้วยระดับ MSL 1 และการจำแนกประเภท J-STD-075 R7 สามารถทนต่ออุณหภูมิสูงสุดของตัวเครื่องแบบ Lead-free Reflow ได้ถึง 260°C โดยไม่มีความเสี่ยงต่อการพองตัวของพลาสติกหรือการวางขาผิดแนว
