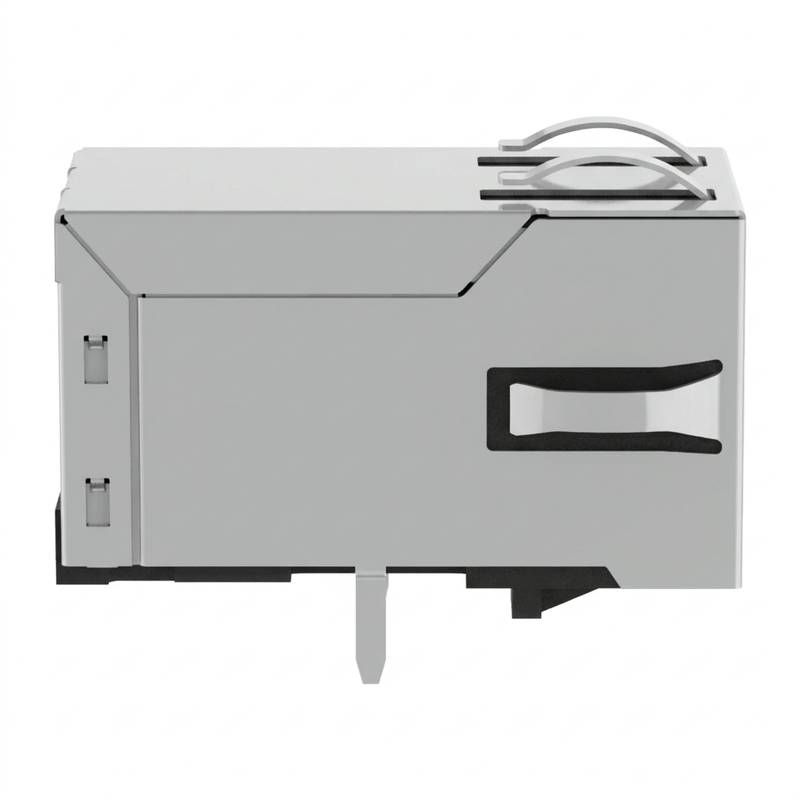

JXF0-1010NL เครื่องเชื่อม RJ45 ผ่านหลุมกลับไหลด้วยแม่เหล็ก 1000BASE-T

JXF0-1010NLประเภทคอนเน็กเตอร์ เป็น คอนเน็กเตอร์ RJ45 แบบรวมแม่เหล็ก 1000Base-T ขนาด 1x1 จากตระกูล PulseJack JX0 ผสานอินเทอร์เฟซ Ethernet 8P8C เข้ากับหม้อแปลงแยก 1:1 และโช้คแบบโหมดร่วมสายสัญญาณ 2W ในแพ็คเกจแบบมีชีลด์ มุมฉาก และแท็บขึ้น รุ่นนี้ ไม่มีไฟ LED และไม่รองรับ PoE ทำให้เหมาะสำหรับอุปกรณ์ Gigabit Ethernet ที่ต้องการอินเทอร์เฟซ RJ45 แบบเน้นข้อมูลเท่านั้น ตระกูล JX0 ออกแบบมาสำหรับการทำงานในอุณหภูมิอุตสาหกรรม ตั้งแต่ -40°C ถึง +85°C และรองรับการประมวลผลแบบ Through-hole reflow (THR)Overview JXF0-1010NL Gigabit RJ45 Magnetic Jack

The

JXF0-1010NLประเภทคอนเน็กเตอร์โช้คแบบโหมดร่วมสายสัญญาณ 2 สาย (2W) ในฟอร์มแฟกเตอร์ที่สอดคล้องกับ FCC Part 68 เป็นไปตามข้อกำหนด IEEE 802.3ab ทั้งหมด คอนเน็กเตอร์นี้ให้การส่งสัญญาณ 1 Gbps ที่ไม่ลดทอนสำหรับคอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้ (PLC), หุ่นยนต์โรงงาน, PC อุตสาหกรรม และเครื่องมือวัดแสงด้วยการตัดไฟ LED และพิน PoE ในตัวออก JXF0-1010NL จึงมี

พื้นที่ PCB 10 พิน ที่สะอาดเป็นพิเศษ สถาปัตยกรรมนี้ช่วยลดความจุปรสิต ขจัดสัญญาณรบกวนข้ามสายตาสำหรับเคสที่ใช้ท่อแสงที่แผงด้านหน้า และปล่อยให้ชั้น PCB ด้านในเปิดโล่งสำหรับระนาบกราวด์ที่ต่อเนื่องและการเดินสายแบบดิฟเฟอเรนเชียล 100Ω ที่ปรับให้เหมาะสม สร้างจากเทอร์โมพลาสติก UL 94V-0 ทนความร้อนสูงพร้อมหางบัดกรีแบบแมตต์ดีบุก 3.20 มม. คอนเน็กเตอร์นี้ออกแบบมาโดยเฉพาะสำหรับสายการบัดกรีอัตโนมัติ Through-Hole Reflow (THR / Pin-in-Paste) ช่วยขจัดขั้นตอนการบัดกรีแบบคลื่นครั้งที่สอง ในขณะที่ยังคงเป็นไปตามมาตรฐาน IPC/JEDEC J-STD-075 (Category R7, 260°C peak) คุณสมบัติหลักของ JXF0-1010NL Industrial RJ45 ICM:

1. 1000Base-T Integrated Magnetics

JXF0-1010NL ถูกระบุสำหรับ

1000Base-T Gigabit Ethernet และรวมช่องทางหม้อแปลง 1:1 สี่ช่องสำหรับคู่ดิฟเฟอเรนเชียล Ethernet สี่คู่ แผนภาพภายในแสดงเส้นทางหม้อแปลงแบบสมมาตรสี่เส้นระหว่างด้าน PCB และด้านสายเคเบิล2. การกำหนดค่าแบบไม่มี LED

JXF0-1010NL

ไม่มี LED ในตัว ซึ่งมีประโยชน์ในกรณีที่การบ่งชี้ Link/Activity จัดการผ่านท่อแสงภายนอก ไฟแสดงสถานะที่แผงด้านหน้า อินเทอร์เฟซซอฟต์แวร์ หรือไม่จำเป็นการกำหนดค่าแบบไม่มี LED ยังช่วยลดจำนวนพินคอนเน็กเตอร์เมื่อเทียบกับรุ่นที่มี LED JXF0-1011NL ที่เกี่ยวข้อง

3. อินเทอร์เฟซข้อมูลแบบ Non-PoE

ตารางข้อมูลผู้ผลิตระบุว่า

รองรับ PoE: ไม่ สำหรับ JXF0-1010NL ซึ่งแตกต่างจากรุ่น JXF0-1012NL 90W PoE รุ่นนี้มีไว้สำหรับการเชื่อมต่อข้อมูล Ethernet โดยไม่มีเส้นทางพลังงาน PoE4. การแยกหม้อแปลง 2250 VDC

JXF0-1010NL ถูกระบุด้วย

การแยกหม้อแปลง 2250 VDC / 60 วินาที พิกัดการแยกใช้ได้กับฉนวนหม้อแปลงตามที่ระบุในเอกสารข้อมูลผู้ผลิต5. ช่วงอุณหภูมิอุตสาหกรรม

ช่วงอุณหภูมิการทำงานที่ระบุคือ

ตั้งแต่ -40°C ถึง +85°Cสถาปัตยกรรมแม่เหล็กภายใน JXF0-1010NL6. EMI Fingers ด้านบนและด้านข้าง

ชีลด์ในตัวรวม

EMI Fingers ด้านบนและด้านข้าง ให้การเชื่อมต่อชีลด์โลหะที่กำหนดไว้กับเคสอุปกรณ์ ผู้ผลิตระบุชีลด์ว่าเป็นโลหะผสมทองแดงชุบนิกเกิล7. เข้ากันได้กับ THR / Pin-in-Paste

ตระกูล JX0 ออกแบบมาสำหรับการประมวลผล

Through-Hole Reflow (THR) ผู้ผลิตยังระบุการทดสอบความสามารถในการบัดกรี J-STD-002 และการจำแนกประเภท R7 ของ J-STD-075 ด้วยข้อกำหนดการบัดกรีแบบคลื่นสูงสุด 260°Cข้อมูลจำเพาะของ JXF0-1010NL Through-Hole Reflow RJ45

พารามิเตอร์

ข้อมูลจำเพาะทางไฟฟ้า @25°C:

พารามิเตอร์

▶ แผนภาพภายในประกอบด้วย

ช่องทางหม้อแปลง 1:1 สี่ช่อง แต่ละคู่ Ethernet จะผ่านหม้อแปลงในตัวและ โช้คแบบโหมดร่วม 2W ที่อยู่บนเส้นทางสัญญาณ/สายเคเบิล.▶ รุ่นที่ไม่มี LED ยังรวมเครือข่ายการจับคู่ความต้านทานซึ่งประกอบด้วย

ตัวต้านทาน 4 x 75 Ω และตัวเก็บประจุ 1000 pF / 2 kV ตามที่แสดงในแผนภาพผู้ผลิต▶ ซึ่งหมายความว่าวิศวกรไม่จำเป็นต้องสร้างโครงสร้างหม้อแปลงและโช้คแบบโหมดร่วมทั้งหมดใหม่เป็นส่วนประกอบแม่เหล็กแยกต่างหากบน PCB

JXF0-1010NL Pinout

JXF0-1010NL ใช้

การกำหนดค่าพินสัญญาณ 10 พิน ที่กะทัดรัด โดยไม่มีพิน LED หรือ PoE เพิ่มเติมที่พบในรุ่นอื่นๆพิน

แนวคิดการกำหนดค่าพิน

ด้าน PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

ตรวจสอบหมายเลขพินกับแบบเขียนแบบควบคุมเสมอ ก่อนปล่อย PCB

คำถามที่พบบ่อยทางเทคนิค

Q1: ฉันสามารถวาง JXF0-1010NL ลงบนพื้นที่ 18 พินที่ออกแบบมาสำหรับ JXF0-1012NL ได้หรือไม่?

A: ได้ โครงร่างทางกายภาพ หมุดนำทาง และพินสัญญาณ 10 พิน (พิน 1–10) มีขนาดเท่ากันตลอดทั้งตระกูล JXF0 หากบอร์ดของคุณมีพื้นที่หลัก 18 รู JXF0-1010NL จะบัดกรีเข้าที่ได้อย่างสมบูรณ์แบบ โดยปล่อยให้รู LED (พิน 11–14) และ PoE (พิน 15–18) ว่างเปล่า

Q2: ทำไมต้องเลือก JXF0-1010NL แทน JXF0-1011NL ที่มี LED ในตัว?

A: นอกเหนือจากต้นทุนส่วนประกอบที่ต่ำกว่า JXF0-1010NL จะถูกเลือกเมื่อ:

อุปกรณ์ใช้ท่อแสงอะคริลิกแบบกำหนดเองที่ติดตั้งกับแผงหน้าโลหะ

1. ผลิตภัณฑ์ทำงานในห้องมืดหรือเคสเซ็นเซอร์ภาพที่ต้องไม่มีมลพิษทางแสงจาก LED
2. นักออกแบบต้องการลดความแออัดของการเดินสาย PCB และขจัดสัญญาณรบกวนที่อาจเกิดขึ้นจากการจับคู่สัญญาณดิจิทัล LED ที่สลับความเร็วสูงเข้ากับเส้นทาง PHY ความเร็วสูง
3. Q3: JXF0-1010NL รองรับการบัดกรีแบบไร้สารตะกั่ว (Pin-in-Paste) หรือไม่?

A: ใช่ สอดคล้องกับ IPC/JEDEC J-STD-020 MSL 1 และ J-STD-075 Category R7 ตัวเรือนทนความร้อนสูงสามารถทนต่อโปรไฟล์การบัดกรีแบบรีโฟลว์เต็มรูปแบบด้วยอุณหภูมิสูงสุดถึง 260°C
