บ้าน > สินค้า > แจ็คแม่เหล็ก RJ45 > JXF0-1011NL ผ่านหลุม Reflow RJ45 Gigabit MagJack ด้วยการแยก 2250VDC

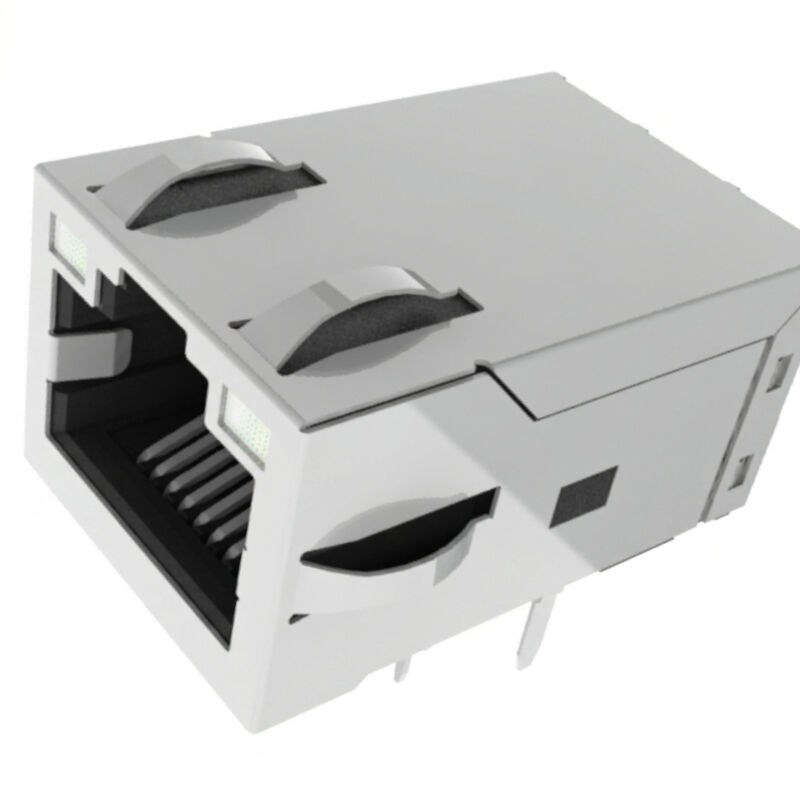

JXF0-1011NL ผ่านหลุม Reflow RJ45 Gigabit MagJack ด้วยการแยก 2250VDC

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: UL,ROHS,Reach,ISO

หมายเลขรุ่น: JXF0-1011NL

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้น

ราคา: Supportive

รายละเอียดการบรรจุ: เทป & รีล

เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน

เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน

สามารถในการผลิต: 4600K ชิ้น/เดือน

รับราคาที่ดีที่สุด
เน้น:

JXF0-1011NL

,

1000Base-T RJ45 พร้อม LED

,

การไหลผ่านรู RJ45

หมายเลขชิ้นส่วน:
JXF0-1011NL
การกำหนดค่าพอร์ต:
1x1
อัตราข้อมูล:
1Gbps
แม่เหล็กแบบบูรณาการ:
ใช่
อัตราส่วนหม้อแปลง:
1:1
ตัวเลือก LED:
เขียว-เหลือง / เขียว-เหลือง
อีเอ็มไอโช๊ค:
2W, สายสัญญาณ
นิ้วเอ็มไอ:
ด้านบนและด้านข้าง
การป้องกัน:
ที่ได้ถูกป้องกัน
อุณหภูมิในการทำงาน:
-40°ซ ถึง +85°ซ
หมายเลขชิ้นส่วน:
JXF0-1011NL
การกำหนดค่าพอร์ต:
1x1
อัตราข้อมูล:
1Gbps
แม่เหล็กแบบบูรณาการ:
ใช่
อัตราส่วนหม้อแปลง:
1:1
ตัวเลือก LED:
เขียว-เหลือง / เขียว-เหลือง
อีเอ็มไอโช๊ค:
2W, สายสัญญาณ
นิ้วเอ็มไอ:
ด้านบนและด้านข้าง
การป้องกัน:
ที่ได้ถูกป้องกัน
อุณหภูมิในการทำงาน:
-40°ซ ถึง +85°ซ
JXF0-1011NL ผ่านหลุม Reflow RJ45 Gigabit MagJack ด้วยการแยก 2250VDC


 JXF0-1011NL เป็นโมดูลคอนเนคเตอร์แบบรวม (ICM / PulseJack™) แบบพอร์ตเดี่ยว (1x1) 1000Base-T Gigabit เกรดอุตสาหกรรม มีแม่เหล็กในตัว 2-wire (2W) signal line common mode choke, และ LED แบบสองสี เขียว-เหลือง / เขียว-เหลือง ในรูปแบบ Non-PoE, 14-pin. ทำงานในช่วงอุณหภูมิอุตสาหกรรม -40°C ถึง +85°C, ให้ 2250 VDC การแยกด้วยไฟฟ้า (Pri:Sec), MSL 1 อายุการเก็บรักษา และเข้ากันได้เต็มที่กับ Through-Hole Reflow (THR / Pin-in-Paste) การบัดกรีอัตโนมัติ




ภาพรวม JXF0-1011NL THR RJ45 Magjack


The JXF0-1011NL เป็นโมดูลคอนเนคเตอร์แบบรวม (ICM) RJ45 Gigabit แบบพอร์ตเดี่ยวที่แข็งแกร่ง ออกแบบมาสำหรับระบบคอมพิวเตอร์อุตสาหกรรมแบบฝัง, ตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLCs), หุ่นยนต์โรงงาน และเครื่องมือวัดความแม่นยำ เป็นไปตามข้อกำหนด IEEE 802.3 ฉบับสมบูรณ์ มีหม้อแปลงแยก 1:1, การสิ้นสุดโหมดทั่วไป และ 2-wire (2W) signal line common mode choke ในพื้นที่ที่สอดคล้องกับ FCC

มาพร้อมกับ LED แบบสองสี เขียว/เหลืองคู่, JXF0-1011NL ให้การวินิจฉัยลิงก์, ความเร็ว และกิจกรรมแบบเรียลไทม์โดยไม่ต้องใช้ท่อแสงภายนอก สร้างจากเทอร์โมพลาสติก UL 94V-0 ทนความร้อนสูง คอนเนคเตอร์ได้รับการออกแบบมาโดยเฉพาะสำหรับสายการประกอบ SMT Through-Hole Reflow (THR / Pin-in-Paste). ด้วยระดับ MSL 1 และการรับรอง J-STD-075 R7 (260°C peak reflow), จึงไม่ต้องมีการบัดกรีแบบคลื่นครั้งที่สอง ลดข้อบกพร่องในการประกอบและเวลาในการผลิต


ไฮไลท์สถาปัตยกรรมหลัก:


  • การแยก 2250VDC จาก Primary ถึง Secondary อย่างแท้จริง: เนื่องจากเป็นสถาปัตยกรรมข้อมูลบริสุทธิ์ (Non-PoE), การแยกฉนวนสมบูรณ์จะถูกรักษาไว้ทั่วทั้งชุดแม่เหล็ก ป้องกัน PHY transceivers จากแรงดันไฟฟ้าเกินในสนาม
  • LED วินิจฉัยแบบสองสีคู่: LED แบบสองทิศทางซ้ายและขวา (568nm เขียว / 585nm เหลือง) ช่วยให้แสดงสถานะได้หลายระดับ ขับเคลื่อนโดยขา 11-14 โดยเฉพาะ
  • การลดทอนความถี่สูงต่ำ: การสูญเสียการแทรก (insertion loss) ที่เหนือกว่า (-1.5 dB สูงสุดถึง 125MHz) และการสูญเสียการสะท้อนกลับ (return loss) (-16 dB ต่ำสุด @ 1-40MHz) รับประกันแผนภาพตา (eye diagrams) ที่ชัดเจนและอัตราข้อผิดพลาดแพ็กเก็ตต่ำ
  • โครงสร้าง THR พร้อมสำหรับ SMT: หางบัดกรีเคลือบดีบุกด้าน (matte-tin) ขนาด 3.20 มม. ช่วยให้การบัดกรีแบบ paste-in-hole อัตโนมัติ สอดคล้องกับข้อกำหนดการเติมเต็มรู IPC-A-610 Class 3




ข้อมูลจำเพาะทางเทคนิคของ JXF0-1011NL ICM


1. ประสิทธิภาพ RF ความถี่สูง (@ 25°C, ทำงาน -40°C ถึง +85°C)


เมตริก ช่วงความถี่ ขีดจำกัดทางเทคนิค มาตรฐาน / เงื่อนไข
อัตราข้อมูล Ethernet แบบเบสแบนด์ 1000Base-T (1 Gbps) เป็นไปตามมาตรฐาน IEEE 802.3
ความเหนี่ยวนำวงจรเปิด (OCL) 100 kHz, 0.1 mA 350 µH ขั้นต่ำ (เอกสารข้อมูลระบุ 350mH) ฝั่งสื่อ
อัตราส่วนรอบ ทั้ง 4 ช่อง 1:1 คู่ดิฟเฟอเรนเชียล
การสูญเสียการแทรก (สูงสุด) 1.0 MHz – 125 MHz -1.5 dB ฝั่งสื่อถึง PHY
การสูญเสียการสะท้อนกลับ (ต่ำสุด)

1 MHz – 40 MHz

40 MHz – 100 MHz

-16 dB

-9 dB

ความต้านทานระบบ 100Ω
การรบกวนข้ามช่อง (ทั่วไป) 10 MHz – 125 MHz -24 dB การกดทับระหว่างช่อง
การปฏิเสธโหมดทั่วไป (ต่ำสุด) 10 MHz – 125 MHz -24 dB ตัวกรองสัญญาณรบกวนโหมดทั่วไป
การแยกด้วยไฟฟ้า 60 วินาที 2250 VDC แผงกั้น Pri:Sec สมบูรณ์
โทโพโลยี EMI Choke สายสัญญาณ 2-Wire (2W) Choke ฝั่งสายเคเบิล


2. การให้คะแนนด้านสิ่งแวดล้อม วัสดุ และกลไก


พารามิเตอร์ ข้อมูลจำเพาะ เกณฑ์มาตรฐาน / มาตรฐานอ้างอิง
อุณหภูมิการทำงาน / การจัดเก็บ -40°C ถึง +85°C เกรดอุตสาหกรรมเต็มรูปแบบ
โครงสร้างตัวเรือน เทอร์โมพลาสติกวิศวกรรมทนความร้อนสูง ได้รับการรับรองมาตรฐานการติดไฟ UL 94V-0
วัสดุหน้าสัมผัส ทองเหลืองฟอสเฟอร์ ทอง 30 µ-inch เหนือ นิกเกิลขั้นต่ำ 30 µ-inch
การเคลือบหางบัดกรี ทองเหลืองฟอสเฟอร์ ดีบุกด้าน (ไร้สารตะกั่ว) ขั้นต่ำ 100 µ-inch
เปลือกป้องกัน โลหะผสมทองแดง เคลือบด้วยนิกเกิล พร้อม EMI Fingers ด้านบนและด้านข้าง
ระดับความไวต่อความชื้น (MSL) MSL 1 (ไม่จำกัด) IPC / JEDEC J-STD-020
ความทนทานต่อความร้อนจากการบัดกรี สูงสุด 260°C Reflow / Wave IPC / JEDEC J-STD-075 (การจำแนก R7)
การรับรองความปลอดภัย หมายเลขไฟล์ E216117 ได้รับการรับรองมาตรฐาน UL 62368-1
บรรจุภัณฑ์มาตรฐาน ถาดพลาสติกอุตสาหกรรม 50 ชิ้น / ถาดเต็ม


3. ข้อมูลจำเพาะ LED แบบสองสีในตัว


เมตริก LED สีเขียว LED สีเหลือง เงื่อนไขการทดสอบ
ความยาวคลื่นเด่น 568 nm 585 nm ทั่วไป
ความเข้มของการส่องสว่าง 8 ถึง 12 mcd 8 ถึง 12 mcd @ IF = 20 mA (ทั่วไป)
มุมมอง 100° 100° การมองเห็นมุมกว้าง
การกระจายกำลังสูงสุด (Pd) สูงสุด 100 mW สูงสุด 100 mW —
กระแสไฟฟ้าต่อเนื่องสูงสุด สูงสุด 150 mA สูงสุด 150 mA DC ต่อเนื่อง
แรงดันย้อนกลับสูงสุด (Vr) สูงสุด 5.0 V สูงสุด 5.0 V —




เอกสารข้อมูล JXF0-1011NL 1000Base-T RJ45 พร้อม LED:


1. เอกสารข้อมูล JXF0-1011NL RJ45 - แผนภาพ


JXF0-1011NL RJ45 Datasheet - Schematic


2. JXF0-1011NL RJ45 Connector กลไก


JXF0-1011NL RJ45 Connector Mechanicals





ขนาดทางกลและคู่มือการกำหนดพิน:



  • โครงร่างทางกายภาพ: กว้าง 16.80 มม. × ยาว 25.53 มม. × สูง 13.50 มม. เหนือ PCB
  • ช่องเจาะแผงที่แนะนำ: 17.82 มม. × 14.01 มม. ทิศทางการล็อค: การล็อค.
  • การกำหนดพิน (14 พินไฟฟ้า + 2 แท็บต่อลงดิน):
    • พิน 1: CT 1 (Center Tap สำหรับช่องสัญญาณที่ 1)
    • พิน 2 & 3: TRD1+ / TRD1-
    • พิน 4 & 5: TRD2+ / TRD2-
    • พิน 6 & 7: TRD3+ / TRD3-
    • พิน 8 & 9: TRD4+ / TRD4-
    • พิน 10: การต่อลงดินแชสซี Bob Smith (แยกด้วยตัวเก็บประจุ 1000pF / 2kV และตัวต้านทาน 4× 75Ω)
    • พิน 11 & 12: ขับเคลื่อน LED แบบสองสีซ้าย (Anti-parallel: Pin 11+/12- = เขียว; Pin 12+/11- = เหลือง)
    • พิน 13 & 14: ขับเคลื่อน LED แบบสองสีขวา (Anti-parallel: Pin 13+/14- = เขียว; Pin 14+/13- = เหลือง)
  • ข้อมูลจำเพาะรูเจาะ:
    • 10× รูสัญญาณ: เส้นผ่านศูนย์กลางสำเร็จรูป Ø0.89 มม. (เส้นผ่านศูนย์กลางแผ่นรอง: แนะนำ Ø1.40 มม.)
    • 4× รู LED: เส้นผ่านศูนย์กลางสำเร็จรูป Ø1.02 มม..
    • 2× หมุดรองรับพลาสติก: Ø1.57 มม..
    • 2× เสาต่อลงดินป้องกัน: Ø3.25 มม..




การประมวลผล THR / Pin-in-Paste:


JXF0-1011NL อยู่ในแพลตฟอร์ม JX0 Pin-in-Paste / Through-Hole Reflow.


กระบวนการประกอบที่รองรับ ได้แก่: Pin-in-Paste / THR และการบัดกรีแบบคลื่น


ผู้ผลิตกำหนด J-STD-020 Level 1 และ J-STD-075 R7 รวมถึงสภาวะการบัดกรีแบบคลื่นสูงสุด 260°C




คำถามที่พบบ่อย:

Q1: ฉันจะต่อสาย GPIO ของไมโครคอนโทรลเลอร์เพื่อขับเคลื่อน LED แบบสองสีที่พิน 11-14 ได้อย่างไร?

A: LED ภายในต่อแบบ anti-parallel ต่อ Pin 11 และ Pin 12 เข้ากับ GPIO แบบ push-pull สองตัวแยกกันพร้อมตัวต้านทานจำกัดกระแส (เช่น 150Ω-330Ω สำหรับ VCC 3.3V) การตั้งค่า GPIO_A เป็น HIGH และ GPIO_B เป็น LOW จะทำให้เกิดแสงสีเขียว (568nm); การตั้งค่า GPIO_A เป็น LOW และ GPIO_B เป็น HIGH จะทำให้เกิดแสงสีเหลือง (585nm) การตั้งค่าทั้งสองเป็น LOW หรือ HIGH จะปิด LED


Q2: สามารถติดตั้ง JXF0-1011NL บน PCB ที่ออกแบบมาสำหรับ JXF0-1012NL ได้หรือไม่?

A: ได้ พื้นที่ของ JXF0-1012NL มี 18 รู (10 สัญญาณ + 4 LED + 4 PoE) JXF0-1011NL จะตรงกับรูสัญญาณ 10 รูและรู LED 4 รู โดยเว้นรู PoE 4 รู (พิน 15-18) ไว้โดยไม่มีการติดตั้ง


Q3: เหตุใด JXF0-1011NL จึงมี choke แบบ 2 สาย แทนที่จะเป็น choke แบบ 3 สาย?

A: เนื่องจากไม่มีกระแส DC bias ของ PoE ใน JXF0-1011NL, choke สายสัญญาณแบบ 2 สายที่ฝั่งสายเคเบิลจะให้การลดทอนโหมดทั่วไปแบบสมมาตรโดยไม่มีความจุแฝงหรือการสูญเสียการแทรกที่เกี่ยวข้องกับขดลวด tap แบบ center-tap ของ PoE เส้นที่สาม
