รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: JXF0-5011NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $ 1.3
รายละเอียดการบรรจุ: รอก
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
JXF0-5011NL |
ชุด: |
พัลส์แจ็ค JX0 |
ประเภทสินค้า: |
1 × 1 โมดูลตัวเชื่อมต่อแบบรวม RJ45 (ICM) |
อัตราข้อมูล: |
5GBase-T |
อัตราส่วนหม้อแปลง: |
1:1 |
แรงดันไฟฟ้าแยก: |
2250 โวลท์ดีซี |
อุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
ความสูงเหนือ PCB: |
13.50 มิลลิเมตร |
ติดต่อเสร็จสิ้น: |
ทอง 30µin |
การปฏิบัติตาม: |
เป็นไปตามมาตรฐาน RoHS |
หมายเลขชิ้นส่วน: |
JXF0-5011NL |
ชุด: |
พัลส์แจ็ค JX0 |
ประเภทสินค้า: |
1 × 1 โมดูลตัวเชื่อมต่อแบบรวม RJ45 (ICM) |
อัตราข้อมูล: |
5GBase-T |
อัตราส่วนหม้อแปลง: |
1:1 |
แรงดันไฟฟ้าแยก: |
2250 โวลท์ดีซี |
อุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
ความสูงเหนือ PCB: |
13.50 มิลลิเมตร |
ติดต่อเสร็จสิ้น: |
ทอง 30µin |
การปฏิบัติตาม: |
เป็นไปตามมาตรฐาน RoHS |

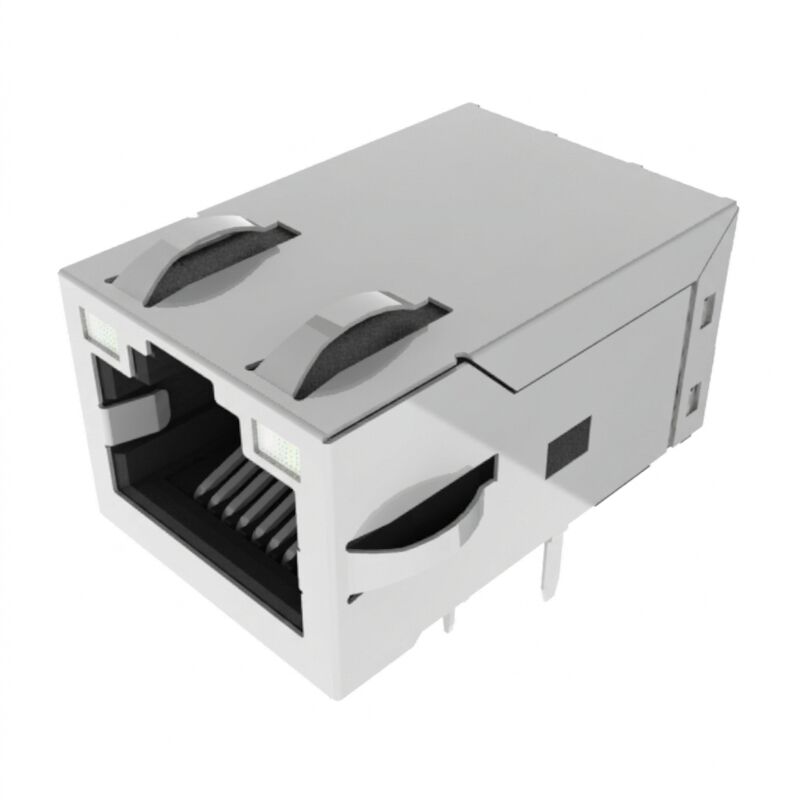

The JXF0-5011NL เป็นโมดูลขั้วต่อแบบบูรณาการ Gigabit PulseJack (ICM) เกรดอุตสาหกรรมแบบพอร์ตเดียว ออกแบบมาสำหรับการใช้งาน Ethernet ที่ทนทานและแบนด์วิดท์สูง ทำงานได้ถึง 5GBase-T (5 Gbps). สร้างขึ้นตามมาตรฐาน IEEE 802.3 อย่างเคร่งครัด JXF0-5011NL รวมเอาแม่เหล็กประสิทธิภาพสูง หม้อแปลงแยก และ ตัวเหนี่ยวนำโหมดร่วมสายสัญญาณ 2 เส้น (2W) ไว้ในรูปแบบที่กะทัดรัด.
มี LED แบบสองสี เขียว-เหลือง / เขียว-เหลือง คู่ ขั้วต่อที่ไม่ใช่ PoE นี้ให้การตอบสนองด้วยภาพสถานะลิงก์/กิจกรรมแบบเรียลไทม์หลายสถานะ โดยไม่ต้องใช้ท่อนำแสงภายนอก สร้างด้วยเทอร์โมพลาสติก UL 94V-0 ทนอุณหภูมิสูง และหางชุบดีบุก 3.20 มม. JXF0-5011NL ได้รับการรับรองอย่างสมบูรณ์สำหรับสายการผลิต Through-Hole Reflow (THR / Pin-in-Paste) โดยมีอัตราอายุการใช้งานไม่จำกัด MSL 1 และทนต่อแรงกระแทก/การสั่นสะเทือนเป็นพิเศษในช่วงอุณหภูมิ -40°C ถึง +85°C .
| พารามิเตอร์ | ข้อมูลจำเพาะ | มาตรฐาน / เงื่อนไข |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C | การทำงานแบนด์วิดท์เต็มรูปแบบ |
| อุณหภูมิการจัดเก็บ | -40°C ถึง +85°C | ไม่ได้ติดตั้ง / ในถาดเดิม |
| การแยกด้วยอิเล็กทริก (Pri:Sec) | 2250 VDC / 60 วินาที | สิ่งกีดขวางแบบปฐมภูมิ-ทุติยภูมิที่สมบูรณ์ |
| ระดับความไวต่อความชื้น | MSL 1 (ไม่จำกัด) | IPC / JEDEC J-STD-020 |
| การติดไฟ | UL 94V-0 | เทอร์โมพลาสติกทนอุณหภูมิสูง |
| มาตรฐานความปลอดภัย | UL 62368-1 (ไฟล์เลขที่ E216117) | อุปกรณ์เสียง/วิดีโอ, เทคโนโลยีสารสนเทศ |
| มาตรฐานช่อง | FCC ส่วนที่ 68, หมวดย่อย F | อินเทอร์เฟซปลั๊กโมดูลาร์ RJ45 สากล |
| เมตริก | ย่านความถี่ | ค่า (ขีดจำกัด) |
| อัตราข้อมูล | Ethernet แบบเบสแบนด์ | 5GBase-T (IEEE 802.3) |
| ความเหนี่ยวนำ (OCL สูงสุด) | 100 kHz, 0.1 mA | 180 µH สูงสุด (เอกสารข้อมูลระบุเป็น 180mH) |
| การสูญเสียการแทรก (สูงสุด) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| การสูญเสียผลตอบแทน (ต่ำสุด) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (สูตรประมาณ: -20+[12.5×log10(f/40MHz)]) |
| ครอสทอล์ค (ทั่วไป) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| การปฏิเสธโหมดร่วม (ต่ำสุด) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| การกำหนดค่าตัวเหนี่ยวนำ EMI | สายสัญญาณ | 2 เส้น (2W), ด้านสายเคเบิล/สายสัญญาณ |
| ส่วนประกอบ | วัสดุ | การชุบ / ข้อมูลจำเพาะ |
| อินเทอร์เฟซหน้าสัมผัส | บรอนซ์ฟอสเฟอร์ | ทอง 30 µ-นิ้ว เหนือชั้นนิกเกิลหนาขั้นต่ำ 30 µ-นิ้ว |
| หางบัดกรี | บรอนซ์ฟอสเฟอร์ | ดีบุกด้าน 100 µ-นิ้วขั้นต่ำ 100% (ปราศจากสารตะกั่ว) |
| เปลือกป้องกัน | โลหะผสมทองแดง | ชุบนิกเกิลพร้อมแถบกราวด์ EMI ด้านบนและด้านข้าง |
| ความยาวหางพิน | 3.20 มม. | ปรับให้เหมาะสมสำหรับความหนา PCB 1.6 มม. – 2.4 มม. |
| บรรจุภัณฑ์ | ถาดอุตสาหกรรม | 50 ชิ้นต่อถาดเต็ม |
| พารามิเตอร์ | LED สีเขียว | LED สีเหลือง | เงื่อนไข |
| ความยาวคลื่นเด่น | 568 นาโนเมตร | 585 นาโนเมตร | ทั่วไป |
| ความเข้มของการส่องสว่าง | 8 ถึง 12 mcd | 8 ถึง 12 mcd | @ IF = 20 mA (ทั่วไป) |
| มุมมอง | 100° | 100° | มุมกึ่งกลาง |
| การกระจายกำลังสูงสุด (Pd) | สูงสุด 100 mW | สูงสุด 100 mW | — |
| กระแสไฟตรงสูงสุด | สูงสุด 150 mA | สูงสุด 150 mA | ต่อเนื่อง |
| แรงดันย้อนกลับสูงสุด (Vr) | สูงสุด 5.0 V | สูงสุด 5.0 V | — |
JXF0-5011NL ใช้โครงสร้างแบบมุมขวาแบบทะลุ มีรูปแบบที่กะทัดรัด.
ค่าทางกลที่สำคัญ ได้แก่:
| พารามิเตอร์ทางกล | ข้อมูลจำเพาะ |
|---|---|
| ความกว้างขั้วต่อ | 16.80 มม. |
| ความยาวโดยรวม | 25.53 มม. |
| ความสูงเหนือ PCB | 13.50 มม. |
| ขนาดพินสัญญาณ | 0.45 × 0.35 มม. |
| ขนาดพิน LED | 0.50 × 0.50 มม. |
| ความกว้างรูปแบบ PCB ที่แนะนำ | 16.80 มม. |
| รูปแบบ PCB ที่แนะนำ | ดูแบบของผู้ผลิต |
| กระบวนการบัดกรีที่แนะนำ | THR / Pin-in-Paste |
JXF0-5011NL เป็นไปตามข้อกำหนด RoHS.
ข้อกำหนดของผู้ผลิตระบุว่า:
A: ได้ รูปแบบ PCB ของ JXF0-5012NL ประกอบด้วยรูข้อมูล/LED 14 รู บวกกับรู PoE เพิ่มเติม 4 รู (ขา 15–18) เนื่องจาก JXF0-5011NL ขาดขา PoE 4 ขาเหล่านี้ จึงสามารถเสียบเข้ากับรูปแบบ 5012NL ได้โดยไม่ต้องดัดแปลง โดยที่วงจร PoE ที่ไม่ได้ใช้บนบอร์ดยังคงไม่ได้รับพลังงาน.
A: ในการออกแบบที่ไม่ใช่ PoE จะไม่มีกระแสไฟ DC ต่อเนื่องสูงไหลผ่านจุดกึ่งกลาง ตัวเหนี่ยวนำสัญญาณ 2 เส้นบนสายเคเบิล/สายสัญญาณให้ความโปร่งใสของสัญญาณโหมดดิฟเฟอเรนเชียลที่เหนือกว่าและการลดทอนโหมดร่วมแบบสมมาตร โดยไม่มีค่าความจุแฝงเพิ่มเติมที่เกิดจากสายแท็ปที่สาม.
A: ใช่ แตกต่างจากโมดูลที่เปิดใช้งาน PoE ซึ่งเส้นทางไฟ PoE จะข้ามหม้อแปลงสัญญาณ JXF0-5011NL ให้สิ่งกีดขวางการแยกด้วยอิเล็กทริก 2250 VDC ที่ไม่ขาดตอน ระหว่างส่วนปฐมภูมิทั้งหมด (ด้านสายเคเบิล) และส่วนทุติยภูมิ (ด้าน PHY) ซึ่งเป็นไปตามข้อกำหนดการแยกความปลอดภัย IEEE 802.3 และ UL 62368-1 อย่างสมบูรณ์.
A: LED ภายในเป็นไดโอดแบบสองสีที่ต่อต้านขนาน หากต้องการให้แสง สีเขียว (568nm) ให้ใช้ขั้วย้อนกลับ (+ ที่ขา 11, - ที่ขา 12) หากต้องการให้แสง สีเหลือง (585nm) เพียงแค่กลับขั้ว (+ ที่ขา 12, - ที่ขา 11).
