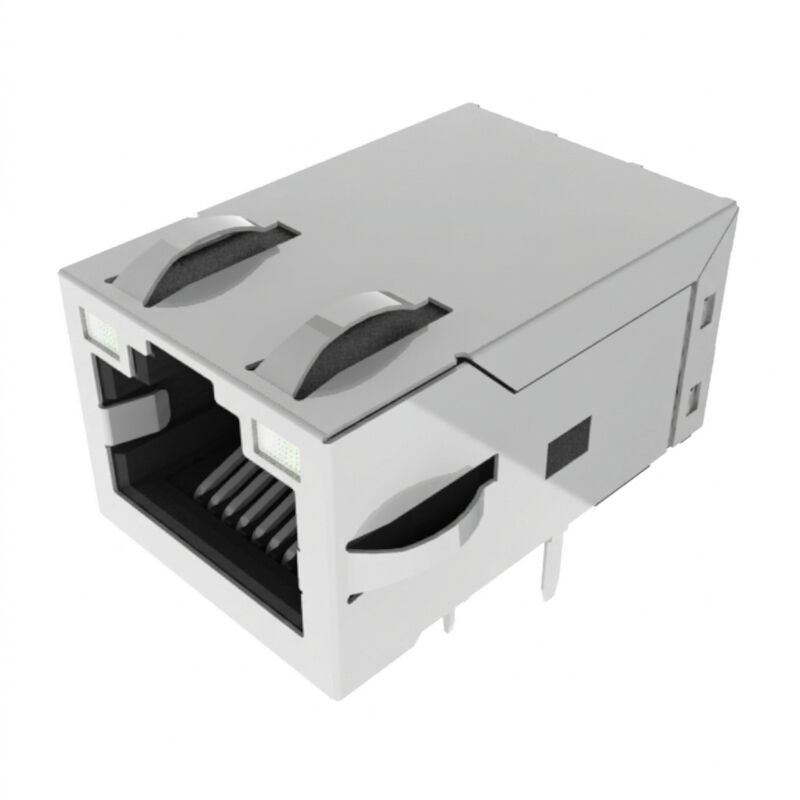

JXF0-5012NL THR 5GBASE-T ICM 90W PoE++ คอนเน็กเตอร์ RJ45 ในตัว

เครื่องเชื่อม JXF0-5012NL คืออะไร และคุณสมบัติหลักของมันคืออะไร?

รายการJXF0-5012NLเป็นเครื่องเชื่อม RJ45 ที่มีความแข็งแกร่งและประกอบการอุตสาหกรรม (ICM/MagJack)5GBase-T(5 Gbps) อีเทอร์เน็ตความเร็วสูงและส่ง90W PoE 4 คู่++พลังงาน (900 mA @ 57VDC, IEEE 802.3bt ตรง) รายละเอียดสําคัญรวมถึงอุตสาหกรรมอุณหภูมิการทํางาน-40°C ถึง +85°C,2250 VDCการแยกแยก galvanic (ฝั่งแปลง) LED สีสองสีสีเขียว/เหลืองการไหลกลับ Pin-in-Paste / Through-Hole (THR)รอยเท้าที่เข้ากันได้กับนิ้วปลาย EMI Top & Sides

เครื่องเชื่อม RJ45 แบบบูรณาการ 5GBase-T พร้อม 90W PoE 4 คู่++

JXF0-5012NL เป็นโครงการอุตสาหกรรมเกรด Gigabit PulseJac Integrated Connector Module (ICM) ที่มีประตูเดียวที่ออกแบบโดยเฉพาะสําหรับการใช้งานที่ใช้บริการในระบบที่ต้องการความกว้างแดนและพลังงานสูงรองรับความเร็ว 5GBase-T Ethernet อย่างเต็มที่ตาม IEEE 802.3 รายละเอียด, เครื่องเชื่อมนี้รวมแม่เหล็กภายใน, 3 สาย PHY-side common mode chokes,และปลายไฟฟ้าพลังงานสูงตรง สามารถส่งไฟฟ้าได้สูงถึง 90W (900mA ต่อเนื่อง @ 57VDC มากกว่า 4 คู่) สําหรับ IEEE 802.3bt อุปกรณ์ PoE++ ประเภท 4

ออกแบบมาเพื่อการใช้งานอย่างแข็งแรงในสภาพแวดล้อมที่รุนแรง JXF0-5012NL ใช้งานในช่วงอุณหภูมิ -40 °C ถึง +85 °Cบ้านและโครงสร้างปิ้นพิเศษของมันทําให้การประมวลผลผ่านรู (THR / Pin-in-Paste), ลดต้นทุนการประกอบ PCB โดยการกําจัดการผสมผสานมือสองในขณะที่บรรลุอายุการใช้งาน MSL 1 และความยึดถือทางกลสูง

จุดเด่นทางสถาปัตยกรรม

• ความสมบูรณ์แบบของสัญญาณความเร็วสูงปรับปรุงสําหรับการทํางาน 5Gbps ด้วยการสูญเสียการกลับที่เกิน -24dB (140MHz) และการยับยั้งการพูดข้ามไปถึง -30dB (10125MHz)
• การบูรณาการ PoE++ ความแรงสูงพิน DC ที่มุ่งมั่น (พิน 15 ราคา 18) นํา 900mA ต่อคู่ไปในด้านเคเบิลอย่างปลอดภัยโดยไม่ต้องทําลายคู่สัญญาณความถี่สูงหรือเจริญเต็มแกนแม่เหล็ก
• การยับยั้ง EMI ระดับสูง:ออกแบบด้วยเครื่องกัดสาย 3 สายภายในด้าน PHY และนิ้วสปริง EMI ที่ติดต่อหลายด้านภายนอก (ด้านบนและด้านข้าง) เพื่อรับประกันการปล่อยรังสีต่ําและความเป็นมาของ FCC
• ความแข็งแรงในการผลิต:ความสอดคล้องกับประเภท J-STD-075 R7 (สูงสุดถึง 260 °C การผสมผสานระยะสูง / การผสมคลื่น) ด้วยอินเตอร์เฟซการติดต่อทอง 30 μ" เพื่อความน่าเชื่อถือในภารกิจสําคัญ

ตารางรายละเอียดเทคนิคของ JXF0-5012NL THR RJ45 Magjack

1. ค่าประเมินสุทธิและสิ่งแวดล้อม

2คุณสมบัติไฟฟ้าความถี่สูง (@ 25°C, -40°C ถึง +85°C)

3. PoE++ รายละเอียดการจัดส่ง

4. วัสดุและสเปคไฟฟ้า

JXF0-5012NL แผ่นข้อมูลเครื่องเชื่อม RJ45

ข้อมูลวิศวกรรม

ปิโนออท & การตั้งค่าแผน (การวาด: JXF0-xx12NL)

JXF0-5012NL มี 18 ปินทํางานบวกกับ 2 ตะกอนการยึดพื้นที่กล:

ลายรู PCB (ด้านส่วนประกอบ)มุมมอง:)
   [12ครับ11] (ซ้ายLED) [14ครับ13] (ใช่แล้วLED)
       [10ครับ8ครับ6ครับ4ครับ2]<-สัญญาณแถว[9ครับ7ครับ5ครับ3ครับ1]
             [18ครับ16]<-เผยแพร่90W PoE Pins
               [17ครับ15]
(ตารางกรอง) (ตารางกรอง)

ปิ้น 1 หมวด 10 (สัญญาณและแทปศูนย์)

• ปิน 1: MD1+
• ปิน 5: MDCT2
• ปิน 7: MD3+

สิ้น 11 หมวด 14 (LED สองสี):

• ปิน 11 และ 12: การควบคุมสองทิศทางสําหรับ LED ขวา (สีเขียว @ 568nm / สีเหลือง @ 585nm)
• ปิน 13 และ 14: การควบคุมสองทิศทางสําหรับ LED ขวา (สีเขียว @ 568nm / สีเหลือง @ 585nm)

ปิ้น 15?? 18 (ปริมาณการใส่พลังงาน PoE)

• พิน 15 VDC1+
• ปิน 17: VDC2+
• หมายเหตุวงจร: เครือข่ายปลายภายในรวม 4 × 22nF caps, 4 × 75Ω resistors, และ 1nF 2kV isolation decoupling cap to chassis ground

แผนผัง, การตัดแผ่นและคําแนะนํากระบวนการ Solder

• การตัดแผ่น:ความต้องการความว่างแบบมาตรฐานคือความกว้าง 17.82 mm × ความสูง 14.01 mm
• ร่างกาย:ความกว้าง 16.80 mm × ความลึก 25.53 mm × ความสูง 13.50 mm (ความสูงของการหยุดยั้ง ~ 0.30 mm)
• กว้างของรูบน PCB:
  • 14 × ผ่านรูสําหรับสัญญาณ / PoE: Ø0.89 มม.
  • 4 × LED Pin Holes: Ø1.02 มม. หลุมเสร็จ
  • 2 × หลุมขัดกรอง: Ø3.25 มิลลิเมตร หลุมเคลือบ/ไม่เคลือบ
• แนวทางกระบวนการ Pin-in-Paste (THR):
  • ความยาวหางปินคือ 3.20 มิลลิเมตร, ออกแบบสําหรับความหนา PCB ตั้งแต่ 1.6 มิลลิเมตรถึง 2.4 มิลลิเมตรเพื่ออนุญาตให้มีปริมาณพิมพ์ที่เพียงพอในการดึงเข้าไป
  • ช่องเปิดสเตนซิลพาสต์ผสมผสม ควรใช้การพิมพ์เกิน (10 ٪ ผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม
  • สอดคล้องกับ IPC/JEDEC J-STD-075 (ประเภท R7): อุณหภูมิส่วนสูงสุดของร่างกายการไหลกลับ 260 °C

ความสามารถ PoE 4 คู่ 90W

JXF0-5012NL รองรับ PoE ไหม?

ใช่ JXF0-5012NL เป็นสี่คู่ PoE เวอร์ชั่นผู้ผลิตระบุการตั้งค่านี้ว่า900mA - 90W 4 คู่.

หมวดความแรง 90 W เป็นความแตกต่างที่สําคัญจากอินเตอร์เฟซ PoE RJ45 ที่ไม่ใช่ PoE และมีพลังงานต่ํากว่า

หมายเหตุการออกแบบ PoE

JXF0-5012NL เป็นเครื่องเชื่อมรวม RJ45 ที่สามารถ PoE, ไม่ใช่โหลดแปลงพลังงาน PoE ที่สมบูรณ์แบบ

การออกแบบ PoE ที่สมบูรณ์แบบยังต้องมี:

• เครื่องควบคุม PSE หรือ PD
• ขั้นตอนการแปลงพลังงาน
• วงจรป้องกัน
• วงจรการตรวจสอบ/การจัดหมวด หากมี
• การออกแบบอุณหภูมิ
• การทดสอบความสอดคล้อง ระดับระบบ

ดังนั้น ความสามารถ 90 W ของตัวเชื่อมไม่ควรตีความว่า ทุกระบบที่ใช้ส่วนประกอบนี้สามารถส่ง 90 W ให้กับอุปกรณ์ที่ใช้พลังงานได้โดยอัตโนมัติ

FAQ

Q1: JXF0-5012NL รองรับโหมดเก่าแบบ 1000Base-T และ 2.5GBase-T มาตรฐานหรือไม่?

ตอบ: ใช่. อัตราส่วนแม่เหล็กภายในและทรานฟอร์เมอร์ (1: 1) ตอบสนองความจํากัด IEEE 802.3 ผ่าน 1Gbps, 2.5Gbps และ 5Gbps. มันจะต่อรองและทํางานได้อย่างต่อเนื่องในอัตราการส่งข้อมูลที่ต่ํากว่า

คําถามที่ 2: ความหมายของ "การแยกแยกอยู่ข้ามตัวแปลงเท่านั้น" สําหรับ JXF0-5012NL คืออะไร?

ตอบ: ในสายเชื่อมที่ไม่ใช่ PoE ที่บริสุทธิ์ (เช่น JXF0-5010NL) การแยก 2250VDC มีอยู่ทั้งหมดระหว่างปิน RJ45 ทางเคเบิลและปิน PCB ทั้งหมดสายไฟฟ้าพลังงานสูงที่อุปกรณ์จําหน่ายเชื่อมต่อโดยตรงกับกระบี่กลางสําหรับการฉีด PoE (Pins 15 ✅ 18); ฉะนั้น การป้องกันความดันสูง galvanic การทําลายถูกดําเนินการอย่างเข้มงวดข้าม coils สัญญาณของแปลงแปลง, ไม่ผ่านเส้นทาง PoE การฉีด DC.

คําถามที่ 3: ทําไม JXF0-5012NL จึงใช้เครื่องกัด 3 สาย (3W) ในด้าน PHY?

ตอบ: การขนส่ง 900mA ต่อคู่ นํามาแรงกระแสไฟฟ้า DC แบบสามัญการวางเครื่องกัดลมแบบสามสายบนด้าน PHY รับรองการกดลมเสียงแบบสามสายโดยไม่ต้องใช้กระแสไฟฟ้า PoE DC หนักโดยตรงผ่านลวดกัดลม, หลีกเลี่ยงการเจริญเจริญของแกนและการทําลายสัญญาณ

Q4: ขอบเขตความแรงกดต่อหน้าและกระแสไฟฟ้าสําหรับ LED สองสีที่บูรณาการคืออะไร?

A: LED สีเขียวสูงสุดที่ 568nm และสีเหลืองที่ 585nm ขณะนี้กระแสไฟฟ้าต่อเนื่องแบบต่อเนื่องสูงสุดคือ 150mA, การสูญเสียพลังงานสูงสุดคือ 100mW และความดันการแยกกลับสูงสุด (Vr)ครับ) คือ 5.0 วอลต์ ความสว่างแบบปกติคือ 812 mcd ที่ 20mA

Q5: เครื่องเชื่อมนี้สามารถผ่านการเชื่อมคลื่นมาตรฐานแทนการไหลกลับได้หรือไม่?

ตอบ: ใช่ ตาม J-STD-075 เรตติ้ง R7 และ J-STD-002 ส่วนประกอบรองรับการผสมคลื่นมาตรฐานด้วยอุณหภูมิการทําความร้อนก่อนสูงถึง 260 °C โดยไม่ต้องบิดพลาสติกหรือทําลายต่อการสัมผัส
