รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO

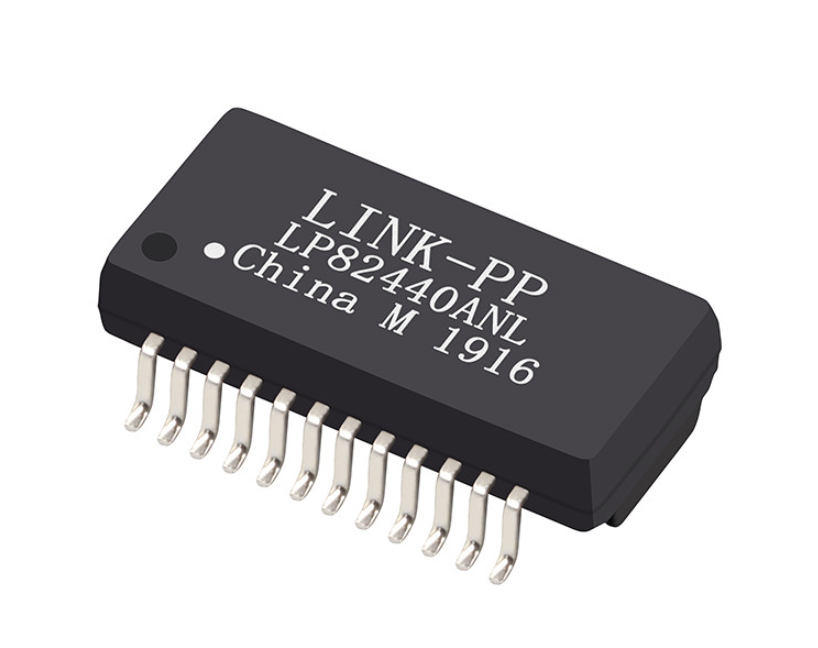

หมายเลขรุ่น: LP82440ANL
เอกสาร: LP82440ANL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $ 0.34
รายละเอียดการบรรจุ: รอก
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
LP82440ANL |
OCL: |
350 µh นาที |
ดีซีอาร์: |
สูงสุด 1.2 Ω |
ไฮพอท: |
1,500 VRMS |
อัตราข้อมูล: |
1,000BASE-T |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
โพอี |
ประเภทการติดตั้ง: |
smt |
อัตราส่วนเปลี่ยน: |
1:1 |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LP82440ANL |
OCL: |
350 µh นาที |
ดีซีอาร์: |
สูงสุด 1.2 Ω |
ไฮพอท: |
1,500 VRMS |
อัตราข้อมูล: |
1,000BASE-T |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
โพอี |
ประเภทการติดตั้ง: |
smt |
อัตราส่วนเปลี่ยน: |
1:1 |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
| พารามิเตอร์ | ข้อมูลจำเพาะ | ประโยชน์ทางวิศวกรรม |
|---|---|---|
| ความเร็วอีเธอร์เน็ต | 1000 BASE-T (Gigabit Ethernet) | สอดคล้องกับทรานซีฟเวอร์กิกะบิต IEEE 802.3 อย่างสมบูรณ์ |
| ความสูงของส่วนประกอบ | สูงสุด 4.0 มม. (บางเฉียบ) | เหมาะสำหรับแผงวงจร, การ์ดลูก PCIe แบบบาง และระบบเบลด |
| ความเข้ากันได้กับ PoE | รองรับ PoE / PoE+ | จุดต่อกลางฝั่งสาย (MCT1–MCT4) สำหรับการดึงไฟ DC โดยเฉพาะ |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C (เกรดอุตสาหกรรมแท้) | รับประกันการทำงานในตู้ปิดอุตสาหกรรมที่ไม่มีการระบายอากาศ |
| อัตราส่วนรอบ | 1CT : 1CT ±5% (ทั้ง 4 ช่อง) | การจับคู่แบบสมมาตรสำหรับ PHY แบบโหมดแรงดันและโหมดกระแส |
| ความเหนี่ยวนำ (OCL) | 350 µH ขั้นต่ำ (@ 100 kHz, 100 mV, 8 mA DC) | ป้องกันแกนอิ่มตัวภายใต้ความไม่สมดุลของกระแส DC ของสาย |
| การสูญเสียการแทรก | -1.0 dB สูงสุด (1 ~ 100 MHz) | ประสิทธิภาพการส่งกำลังที่ดีขึ้นและระยะการเดินสายที่ยาวขึ้น |
| ความเหนี่ยวนำรั่วไหล | 0.5 µH สูงสุด | ลดการสั่นค้างความถี่สูงและสัญญาณรบกวนบนขอบพัลส์กิกะบิต |
| ความต้านทาน DC (DCR) | 1.2 Ω สูงสุด | ลดการกระจายความร้อนภายในภายใต้โหลด PoE |
| การแยกฉนวน Hi-Pot | 1500 Vrms ขั้นต่ำ | สอดคล้องกับมาตรฐานความปลอดภัยและการแยกแรงดันเกินระหว่างประเทศ |
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ขีดจำกัดข้อมูลจำเพาะ |
|---|---|---|
| อัตราส่วนรอบ | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| ความเหนี่ยวนำวงจรเปิด (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | 350 µH ขั้นต่ำ |
| การสูญเสียการแทรก | 1 ~ 100 MHz | -1.0 dB สูงสุด |
| ความเหนี่ยวนำรั่วไหล (LL) | 100 kHz, 100 mV | 0.5 µH สูงสุด |
| ความต้านทาน DC (DCR) | ปฐมภูมิและทุติยภูมิ | 1.2 Ω สูงสุด |
| Return Loss (โหลด 100 Ω) | 1 ~ 30 MHz | -16.0 dB ขั้นต่ำ |
| Return Loss (โหลด 100 Ω) | 30 ~ 60 MHz | -12.0 dB ขั้นต่ำ |
| Return Loss (โหลด 100 Ω) | 60 ~ 80 MHz | -10.0 dB ขั้นต่ำ |
| Return Loss (โหลด 100 Ω) | 80 ~ 100 MHz | -8.0 dB ขั้นต่ำ |
| Crosstalk (Near-End) | 1 ~ 100 MHz | -30.0 dB ขั้นต่ำ |
| Differential to Common Mode (DCMR) | 1 ~ 100 MHz | -30.0 dB ขั้นต่ำ |
| Dielectric Withstand (Hi-Pot) | 60 วินาที (ฝั่ง PHY ถึงฝั่ง Line) | 1500 Vrms ขั้นต่ำ |
| ช่วงอุณหภูมิการทำงาน | อุตสาหกรรมต่อเนื่อง | -40°C ถึง +85°C |
ฝั่ง PHY / TRANSCEIVER ฝั่ง LINE / RJ45 (รองรับ PoE)
ขา 2 (TD1+) ───┐ 1CT:1CT ┌─── Common Mode ─── ขา 23 (MX1+)
) ( Choke
ขา 3 (TD1-) ───┴─────────┴─────────────────── ขา 22 (MX1-)
ขา 1 (TCT1) ─── จุดต่อกลาง ขา 24 (MCT1) ─── PoE Tap 1
ขา 5 (TD2+) ───┐ 1CT:1CT ┌─── Common Mode ─── ขา 20 (MX2+)
) ( Choke
ขา 6 (TD2-) ───┴─────────┴─────────────────── ขา 19 (MX2-)
ขา 4 (TCT2) ─── จุดต่อกลาง ขา 21 (MCT2) ─── PoE Tap 2
ขา 8 (TD3+) ───┐ 1CT:1CT ┌─── Common Mode ─── ขา 17 (MX3+)
) ( Choke
ขา 9 (TD3-) ───┴─────────┴─────────────────── ขา 16 (MX3-)
ขา 7 (TCT3) ─── จุดต่อกลาง ขา 18 (MCT3) ─── PoE Tap 3
ขา 11 (TD4+) ───┐ 1CT:1CT ┌─── Common Mode ─── ขา 14 (MX4+)
) ( Choke
ขา 12 (TD4-) ───┴─────────┴─────────────────── ขา 13 (MX4-)
ขา 10 (TCT4) ─── จุดต่อกลาง ขา 15 (MCT4) ─── PoE Tap 4| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ขนาดแพ็คเกจ | 15.1 มม. (ยาว) × 7.1 มม. (กว้างตัวถัง) × 10.0 มม. (ช่วงรวม) |
| ความสูงรวม | สูงสุด 4.0 มม. |
| ระยะห่างขา | 1.0 มม. ระยะห่าง |
| ความกว้างตะกั่ว | 0.40 มม. |
| รูปแบบแผ่น PCB ที่แนะนำ | ความกว้างแพด: 0.60 มม.; ความยาวแพด: 1.35 มม.; ช่วงแถวโดยรวม: 10.7 มม. |
| IR Reflow – โซนพรีฮีท | 150°C ~ 200°C (60–180 วินาที) |
| IR Reflow – อุณหภูมิ Liquidus (TL) | 217°C (60–150 วินาที) |
| IR Reflow – อุณหภูมิสูงสุด (TP) | 250°C (+0/−5°C); เวลาคงที่สูงสุด 5 วินาที |
| รอบการรีโฟลว์สูงสุด | สูงสุด 2 ครั้ง |
| การบรรจุแบบเทปและม้วน | ความกว้างเทป: 24 มม.; 800 ชิ้นต่อม้วน 13" |
| การบรรจุกล่อง | 4,800 ชิ้น / 6 ม้วน |
คำตอบ: ได้ LP82440ANL ได้รับการออกแบบโดยมีจุดต่อกลางฝั่งสายโดยเฉพาะที่ขา 15, 18, 21 และ 24 (MCT1 ถึง MCT4) จุดต่อกลางเหล่านี้ช่วยให้สามารถเชื่อมต่อโดยตรงกับคอนโทรลเลอร์ PD (Powered Device) หรือ PSE (Power Sourcing Equipment) บนบอร์ด รองรับการส่งกำลัง IEEE 802.3af และ 802.3at ผ่านคู่สาย Ethernet ทั้งสี่
คำตอบ: ความสูงต่ำเพียง 4.0 มม. สูงสุด และพิกัดอุณหภูมิเกรดอุตสาหกรรม (-40°C ถึง +85°C) ทำให้สอดคล้องกับสถาปัตยกรรมแผงวงจรโทรคมนาคมที่มีความหนาแน่นสูง (เช่น CompactPCI, VPX และ ATCA) ซึ่งมีข้อจำกัดด้านระยะห่างในแนวตั้งระหว่างการ์ดวงจรที่ซ้อนกันอย่างเข้มงวด
คำตอบ: LP82440ANL เป็นผลิตภัณฑ์ทดแทนแบบ drop-in ที่มีฟอร์มแฟกเตอร์, ฟิต และฟังก์ชันเหมือนกับ Pulse HX5008NL 100% ทั้งสองมีเลย์เอาต์ SMD แบบ 24 พินเหมือนกัน, อัตราส่วนรอบ 1CT:1CT, OCL ขั้นต่ำ 350 µH ที่ 8 mA DC bias, การสูญเสียการแทรก -1.0 dB และช่วงอุณหภูมิอุตสาหกรรม โดยไม่ต้องแก้ไขเลย์เอาต์ PCB
