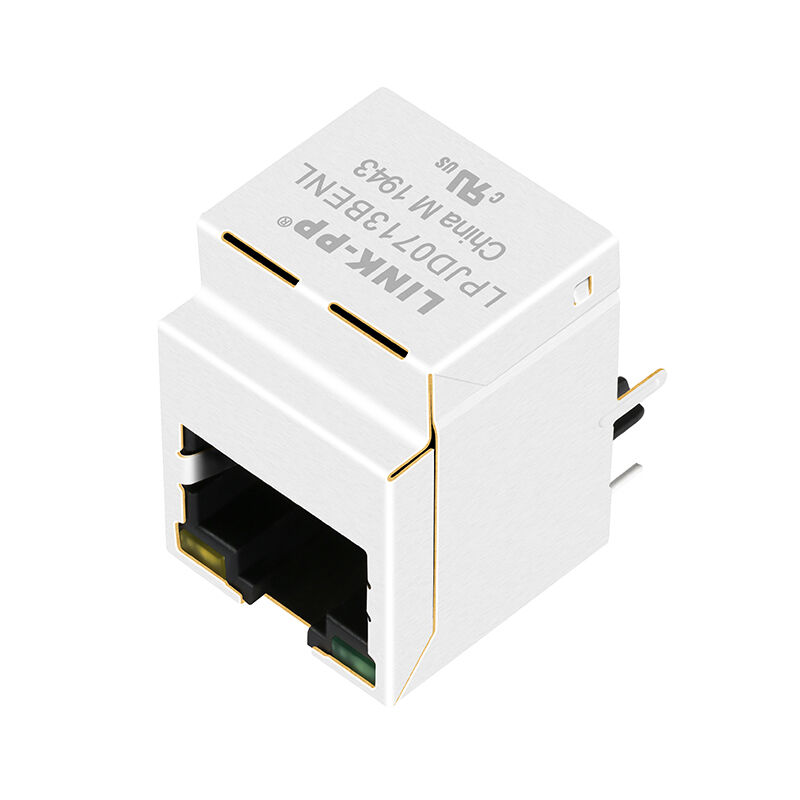

LINK-PP LPJD0713BENL เป็นโมดูลคอนเนคเตอร์แบบรวม (ICM / Magjack) Gigabit Ethernet (1000BASE-T) RJ45 แบบพอร์ตเดี่ยว (1x1) แนวตั้ง (เข้าด้านบน / ตรง 180°) เกรดอุตสาหกรรม ออกแบบมาโดยเฉพาะสำหรับบอร์ดแบบประหยัดพื้นที่, เซิร์ฟเวอร์แบบเบลด, เครื่องมือวัดทดสอบ และคอมพิวเตอร์อุตสาหกรรมแบบราง DIN ที่ต้องการการเชื่อมต่อสายเคเบิลจากด้านบน โดยรวมหม้อแปลงแยกด้วยแม่เหล็ก 1CT:1CT, ตัวเก็บประจุการกรองฝั่งปฐมภูมิ, เครือข่ายการสิ้นสุด Bob Smith ภายใน, โล่ป้องกัน EMI และ LED แสดงสถานะคู่ไว้ในโปรไฟล์แบบทะลุรูขนาดกะทัดรัด
| พารามิเตอร์ | ข้อมูลจำเพาะ | ประโยชน์ทางวิศวกรรม |
|---|---|---|
| ทิศทางคอนเนคเตอร์ | แนวตั้ง / เข้าด้านบน (ตรง 180°) | ประหยัดพื้นที่ขอบ PCB; ช่วยให้เสียบสายเคเบิลจากแผงด้านบนได้โดยตรง |
| ความเร็วอีเธอร์เน็ต | 1000BASE-T (Gigabit Ethernet) | รองรับ Gigabit Full-duplex ตามมาตรฐาน IEEE 802.3 |
| อัตราส่วนการพันขดลวด | 1CT : 1CT ±5% | อัตราส่วน 1:1 แบบสมมาตรเข้ากันได้กับ PHY Gigabit ส่วนใหญ่ |
| ความเหนี่ยวนำวงจรเปิด (OCL) | 350 µH ขั้นต่ำ (@ 100 kHz, 0.1 V, 8 mA DC Bias) | ป้องกันแกนอิ่มตัวภายใต้กระแส DC ไม่สมดุลโดยตรง |
| การแยกด้วยฉนวนไฟฟ้า (Hipot) | 1500 Vrms ขั้นต่ำ (ฝั่ง PHY ถึงฝั่งสาย) | การป้องกันแรงดันไฟฟ้าชั่วขณะระหว่างระบบและสายเคเบิล |
| การกรองฝั่งปฐมภูมิ | ตัวเก็บประจุ Decoupling 4× 0.01 µF ในตัว | เส้นทางกราวด์ AC ในตัว; ลดจำนวนตัวเก็บประจุภายนอกแบบแยก |
| การสิ้นสุดฝั่งสายเคเบิล | เครือข่าย Bob Smith ในตัว (4× 75 Ω + 1000 pF / 2 kV) | ลดทอนการสะท้อนของสายเคเบิลแบบโหมดร่วมโดยตรงไปยังชีลด์ภายนอก |
| LED ซ้าย | สีเดียว: เขียว (565 nm) | ตัวบ่งชี้สถานะการเชื่อมต่อ / ลิงก์เฉพาะ (พิน 13+/14-) |
| LED ขวา | สีเดียว: เหลือง (585 nm) | ตัวบ่งชี้กิจกรรม / การถ่ายโอนข้อมูลเฉพาะ (พิน 11+/12-) |
| ความสูงเชิงกล | 22.0 ± 0.35 มม. ความสูงรวม | โปรไฟล์มาตรฐานสำหรับการเชื่อมต่อโมดูลแนวตั้งจากบอร์ดไปยังแผง |
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ขีดจำกัดข้อมูลจำเพาะ |
|---|---|---|
| อัตราส่วนการพันขดลวด | 100 kHz, 0.1 V | 1CT : 1CT ±5% |
| ความเหนี่ยวนำวงจรเปิด (OCL) | 100 kHz, 0.1 V, 8 mA DC Bias | 350 µH ขั้นต่ำ |
| การสูญเสียการแทรก | 1 ~ 100 MHz | -1.2 dB สูงสุด |
| Return Loss (โหลด 100 Ω) | 1 ~ 30 MHz | -16.0 dB ขั้นต่ำ |
| Return Loss (โหลด 100 Ω) | 30 ~ 60 MHz | -12.0 dB ขั้นต่ำ |
| Return Loss (โหลด 100 Ω) | 60 ~ 80 MHz | -10.0 dB ขั้นต่ำ |
| Return Loss (โหลด 100 Ω) | 80 ~ 100 MHz | -8.0 dB ขั้นต่ำ |
| Cross Talk (Near-End) | 1 ~ 100 MHz | -30.0 dB ขั้นต่ำ |
| Common Mode Rejection (CMR) | 1 ~ 100 MHz | -30.0 dB ขั้นต่ำ |
| แรงดันไฟฟ้าแยก (Hipot) | 60 วินาที (ฝั่ง PHY ถึงฝั่งสาย) | 1500 Vrms ขั้นต่ำ |
| ช่วงอุณหภูมิการทำงาน | อุณหภูมิแวดล้อมต่อเนื่อง | 0°C ถึง +70°C |
LPJD0713BENL จับคู่คู่ดิฟเฟอเรนเชียล Gigabit เต็มรูปแบบ 4 คู่ พร้อมการจับคู่ด้วยแม่เหล็กในตัว, การดีคัปปลิ้งฝั่งปฐมภูมิภายใน และเส้นทางย้อนกลับ ESD / โหมดร่วมฝั่งสายแรงดันสูง
ฝั่ง PHY (การเชื่อมต่อ PCB) ฝั่งสาย (คอนเนคเตอร์ RJ45)
TD0+ (พิน 1) ───┐ ┌─── 0.01uF ─── VCC (พิน 9)
) 1CT ( 1CT
TD0- (พิน 2) ───┴───────┴─── 75 Ω ─────┐
│
TD1+ (พิน 3) ───┐ ┌─── 0.01uF ───┤
) 1CT ( 1CT │
TD1- (พิน 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
│──── J3 (MX1+) / J6 (MX1-)
TD2+ (พิน 4) ───┐ ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-)
TD2- (พิน 5) ───┴───────┴─── 75 Ω ─────┤
│
TD3+ (พิน 7) ───┐ ┌─── 0.01uF ───┘
) 1CT ( 1CT │
TD3- (พิน 8) ───┴───────┴─── 75 Ω ─────┘
│
SHIELD ─────┴── 1000 pF / 2 kV ตัวเก็บประจุแรงดันสูง
| พิน # | ชื่อพิน | ทิศทาง | ประเภทสัญญาณ / ฟังก์ชัน | หน้าสัมผัส RJ45 |
| P1 | TD0+ | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 0 บวก | J1 (MX0+) |
| P2 | TD0- | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 0 ลบ | J2 (MX0-) |
| P3 | TD1+ | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 1 บวก | J3 (MX1+) |
| P6 | TD1- | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 1 ลบ | J6 (MX1-) |
| P4 | TD2+ | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 2 บวก | J4 (MX2+) |
| P5 | TD2- | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 2 ลบ | J5 (MX2-) |
| P7 | TD3+ | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 3 บวก | J7 (MX3+) |
| P8 | TD3- | อินพุต/เอาต์พุต | คู่ดิฟเฟอเรนเชียล 3 ลบ | J8 (MX3-) |
| P9 | VCC | พลังงาน / ไบแอส | การจับคู่บัสเซ็นเตอร์แทปปฐมภูมิ (4× 0.01 µF) | บัสภายในไปยังแหล่งจ่ายไฟ PHY |
| P10 | GND | กราวด์ | กราวด์อ้างอิงดีคัปปลิ้งปฐมภูมิ | กราวด์ดิจิทัลของระบบ |
