รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO 9001,ISO 14001,UL,SGS,REACH168
หมายเลขรุ่น: SM13072apel
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $0.05-$0.38
รายละเอียดการบรรจุ: 600 ชิ้น/ม้วน
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
SM13072apel |
ประเภทสินค้า: |
10/100 Base-T Lan เครื่องแปลง |
การทำงาน: |
การจับคู่และการแยกความต้านทานของอีเธอร์เน็ต |
เครื่องกัดลมแบบรวม: |
ใช่ |
การติดตั้ง: |
การติดตั้งบนพื้นผิว (SMD) |
บรรจุุภัณฑ์: |
แพ็คเกจสไตล์ SMD / SOIC 16 พิน |
การก่อสร้าง: |
กระถาง |
อัตราส่วนการหมุนของ TX: |
1:1 ±2% |
อัตราส่วนการหมุน RX: |
1:1 ±2% |
OCL: |
ต่ำสุด 350 µH |
แรงดันไฟฟ้าแยก: |
1500 Vrms / 2250 VDC |
อุณหภูมิในการทำงาน: |
-40°ซ ถึง +125°ซ |
คุณสมบัติ: |
เออีซี-คิว200 |
การปฏิบัติตาม: |
เป็นไปตามมาตรฐาน RoHS, IEEE 802.3 |
หมายเลขชิ้นส่วน: |
SM13072apel |
ประเภทสินค้า: |
10/100 Base-T Lan เครื่องแปลง |
การทำงาน: |
การจับคู่และการแยกความต้านทานของอีเธอร์เน็ต |
เครื่องกัดลมแบบรวม: |
ใช่ |
การติดตั้ง: |
การติดตั้งบนพื้นผิว (SMD) |
บรรจุุภัณฑ์: |
แพ็คเกจสไตล์ SMD / SOIC 16 พิน |
การก่อสร้าง: |
กระถาง |
อัตราส่วนการหมุนของ TX: |
1:1 ±2% |
อัตราส่วนการหมุน RX: |
1:1 ±2% |
OCL: |
ต่ำสุด 350 µH |
แรงดันไฟฟ้าแยก: |
1500 Vrms / 2250 VDC |
อุณหภูมิในการทำงาน: |
-40°ซ ถึง +125°ซ |
คุณสมบัติ: |
เออีซี-คิว200 |
การปฏิบัติตาม: |
เป็นไปตามมาตรฐาน RoHS, IEEE 802.3 |

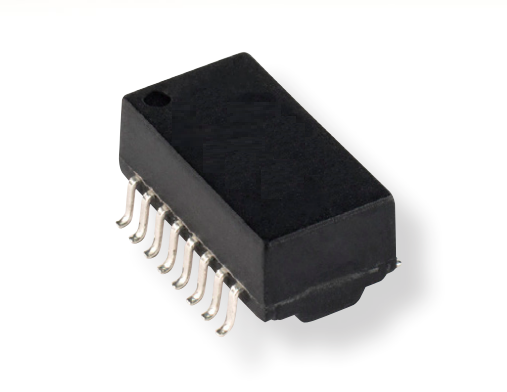

SM13072APEL เป็นโมดูลหม้อแปลงพัลส์อีเทอร์เน็ตแบบแยกส่วน 10/100 Base-T แบบติดตั้งบนพื้นผิว (SOIC 16 พิน) ที่มีความน่าเชื่อถือสูง ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับสภาพแวดล้อมยานยนต์และอุตสาหกรรมที่รุนแรง สร้างขึ้นด้วยโครงสร้างแบบกระถางเต็มรูปแบบ การม้วนขดลวดอัตโนมัติ และโช้คโหมดทั่วไปในตัวด้านสายเคเบิล ทำให้มีการทำงานต่อเนื่องสูงถึง +125 °C ป้องกันสัญญาณรบกวนที่แตกต่างกันที่แข็งแกร่ง (DCMRR: -35 dB) และการแยกอิเล็กทริกคู่ที่ 1500 Vrms / 2250 Vdc
| พารามิเตอร์ | ข้อมูลจำเพาะ | ความสำคัญทางวิศวกรรม |
| ความเร็วอีเทอร์เน็ต | 10/100 Base-T (อีเทอร์เน็ตความเร็วสูง) | ความเข้ากันได้ IEEE 802.3 เต็มรูปแบบสำหรับอะแดปเตอร์ ฮับ และ LOM |
| อุณหภูมิในการทำงาน | -40 °C ถึง +125 °C | AEC-Q200 ผ่านการรับรองสำหรับห้องเครื่องยนต์ของยานยนต์และอุตสาหกรรมที่รุนแรง |
| เปลี่ยนอัตราส่วน | 1 : 1 (เท็กซัส) / 1 : 1 (RX) ±2% | การจับคู่แบบสมมาตรสำหรับ PHY ในโหมดแรงดันไฟฟ้าและโหมดปัจจุบัน |
| ตัวเหนี่ยวนำวงจรเปิด (OCL) | ต่ำสุด 350 µH (@ 100 kHz, 0.1 V, ไบแอส DC 8 mA) | ป้องกันความอิ่มตัวของแกนแม่เหล็กภายใต้ความไม่สมดุลของกระแสตรงโดยตรง |
| การแยกอิเล็กทริก (Hipot) | 1500 Vrms / 2250 Vdc (60 วินาที @ 1 mA) | การป้องกันไฟกระชากของสาย, EFT และ ESD เป็นพิเศษ |
| การก่อสร้างบรรจุภัณฑ์ | 16-พิน SMD SOIC, กระถาง ("P") | ต้านทานความชื้น การหมุนเวียนของความร้อนที่รุนแรง และการสั่นสะเทือน |
| กระบวนการผลิต | การประกอบขดลวดและโช้คอัตโนมัติ | ความหนาแน่นของการบิดสูงต่อความยาวหน่วย ตัวเหนี่ยวนำการรั่วไหลต่ำมาก (0.5 µH) |
| บรรจุภัณฑ์มาตรฐาน | Tape & Reel (ม้วน 13 นิ้ว 600 ชิ้น/ม้วน) | ปรับให้เหมาะสมสำหรับสายรับและวาง SMT อัตโนมัติความเร็วสูง |
ข้อมูลจำเพาะทางไฟฟ้าทั้งหมดด้านล่างนี้ระบุไว้ที่25°ซเว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ทางไฟฟ้า | สภาพการทดสอบ | ข้อมูลจำเพาะ |
|---|---|---|
| อัตราส่วนการหมุนของ TX | 100 กิโลเฮิรตซ์, 0.1 โวลต์ | 1:1 ±2% |
| อัตราส่วนการหมุน RX | 100 กิโลเฮิรตซ์, 0.1 โวลต์ | 1:1 ±2% |
| ตัวเหนี่ยวนำวงจรเปิด (OCL) | 100 kHz, 0.1 V, ไบแอส DC 8 mA | ต่ำสุด 350 µH |
| ตัวเหนี่ยวนำการรั่วไหล, เท็กซัส | 100 kHz, 0.1 V, TD พร้อม TX ลัดวงจร | สูงสุด 0.5 µH |
| ตัวเหนี่ยวนำการรั่วไหล, RX | 100 kHz, 0.1 V, RD พร้อม RX ลัดวงจร | สูงสุด 0.5 µH |
| ความจุไฟฟ้าจากขดลวดถึงขดลวด | 100 กิโลเฮิรตซ์, 0.1 โวลต์ | สูงสุด 35 pF |
| DCR, TD & ถ | ฝั่งชิป | สูงสุด 1.4 Ω |
| DCR, เท็กซัสและ RX | ด้านสาย | สูงสุด 1.0 Ω |
| การสูญเสียการแทรก | 1–100 เมกะเฮิรตซ์ | -1.1 เดซิเบล สูงสุด |
| การสูญเสียผลตอบแทน | 1–40 MHz, โหลด 100 Ω | -16 เดซิเบล ต่ำสุด |
| การสูญเสียผลตอบแทน | 40–100 MHz, โหลด 100 Ω | -10 + 20 บันทึก (f/80 MHz) dB ต่ำสุด |
| ครอสทอล์ค | 1–60 เมกะเฮิรตซ์ | -40 เดซิเบล ต่ำสุด |
| ครอสทอล์ค | 60–100 เมกะเฮิรตซ์ | -35 เดซิเบล ต่ำสุด |
| การปฏิเสธโหมดทั่วไป | 1–60 เมกะเฮิรตซ์ | -37 เดซิเบล ต่ำสุด |
| การปฏิเสธโหมดทั่วไป | 60–100 เมกะเฮิรตซ์ | -30 เดซิเบล ต่ำสุด |
| อัตราส่วนการปฏิเสธแบบ Differential-to-Common-Mode | 30 เมกะเฮิรตซ์ | -35 เดซิเบล ต่ำสุด |
| อัตราส่วนการปฏิเสธแบบ Differential-to-Common-Mode | 60 เมกะเฮิรตซ์ | -35 เดซิเบล ต่ำสุด |
| ไฮพอต | TD ถึง TX / RD ถึง RX, 1 mA, 60 วินาที | 1500 Vrms / 2250 Vdc |
เอกสารข้อมูล Bourns ที่เผยแพร่ให้คุณลักษณะทางไฟฟ้าแกนเดียวกัน ซึ่งรวมถึง 350 µH OCL, ความเหนี่ยวนำการรั่วไหลสูงสุด 0.5 µH, ความจุการม้วนสูงสุด 35 pF, การสูญเสียการแทรกสูงสุด -1.1 dB และการแยก 1500 Vrms
ที่ตัวเหนี่ยวนำวงจรเปิด (OCL)เป็นพารามิเตอร์การเลือกที่สำคัญสำหรับหม้อแปลงอีเทอร์เน็ต 10/100 SM13072APEL ระบุไบแอส DC ขั้นต่ำ 350 µH ที่ 100 kHz, 0.1 V และ 8 mA
วิศวกรที่เปรียบเทียบหม้อแปลง 10/100 LAN ทางเลือกควรประเมิน OCL ภายใต้เงื่อนไขการวัดเดียวกัน แทนที่จะเปรียบเทียบค่าตัวเหนี่ยวนำโดยไม่มีเงื่อนไขการทดสอบ
SM13072APEL ระบุค่าสูงสุดตัวเหนี่ยวนำการรั่วไหล 0.5 µHทั้งช่องส่งและรับ ตัวเหนี่ยวนำการรั่วไหลต่ำช่วยรักษาลักษณะการเชื่อมต่อความถี่สูงที่ต้องการของหม้อแปลงไฟฟ้า
ความจุของขดลวดที่ระบุยังจำกัดอยู่ที่สูงสุด 35 pFซึ่งมีความเกี่ยวข้องในการประเมินพฤติกรรมของสัญญาณความถี่สูงและความเข้ากันได้ของหม้อแปลง
SM13072APEL ผสานรวมช่องสัญญาณ 1:1 แบบสมมาตรสองช่อง (ส่ง TX และรับ RX) โช้คโหมดทั่วไป (CMC) อยู่ในตำแหน่งที่ด้านสายเคเบิล(พิน 14/16 และ 9/11) เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าในโหมดทั่วไปก่อนที่จะเข้าสู่ระบบกราวด์ PCB
แม้ว่า Magjacks RJ45 ในตัวจะได้รับความนิยมในอุปกรณ์สำนักงานสำหรับผู้บริโภคSM13072APEL แม่เหล็กแยกเป็นสถาปัตยกรรมที่ต้องการสำหรับยานยนต์และแพลตฟอร์มอุตสาหกรรมที่รุนแรงเนื่องจากปัจจัยสำคัญสามประการ:
ความสามารถในการระบายความร้อนสูงสุด (-40 °C ถึง +125 °C):
Magjacks เชิงพาณิชย์ประกอบด้วยตัวเครื่องพลาสติกภายใน เม็ดมีด LED และไส้กระสวยที่ยังไม่ได้ใส่หม้อซึ่งมีอุณหภูมิเพียง +70 °C หรือ +85 °C SM13072APEL ใช้พอตติ้งอีพอกซีเกรดยานยนต์แบบพิเศษและแกนเฟอร์ไรต์อุณหภูมิสูง Curie ช่วยให้มั่นใจได้ถึงความเหนี่ยวนำที่เสถียรแม้ในช่องเครื่องยนต์ที่มีความร้อนสูง
การม้วนอัตโนมัติที่มีความหนาแน่นสูง:
การพันขดลวดอัตโนมัติจะเพิ่มการบิดของลวดคู่ต่อความยาวหน่วย การควบคุมการขึ้นลานที่แม่นยำนี้รับประกันการเปลี่ยนความแม่นยำของอัตราส่วน (±2%) และขับเคลื่อนการเหนี่ยวนำการรั่วไหลให้เหลือ ≤0.5 ชั้นนำของอุตสาหกรรม มชมรับประกันการเปลี่ยนขอบพัลส์ที่คมชัดและความกระวนกระวายใจน้อยที่สุด
รูปแบบที่ยืดหยุ่นสำหรับ ESD และการป้องกันไฟกระชาก:
หม้อแปลงแยกช่วยให้วิศวกรวางไดโอดป้องกัน ESD พลังงานสูง (เช่น อาร์เรย์ TVS ที่มีความจุต่ำ) ได้โดยตรงระหว่างขั้วต่อ RJ45 ภายนอกและหม้อแปลงไฟฟ้า โดยแยกกระแสหนีบออกจาก PHY
ควรปฏิบัติตามรูปแบบการลงจอด PCB ที่แนะนำเมื่อออกแบบหรือตรวจสอบรอยเท้า SM13072APEL โดยเฉพาะอย่างยิ่ง วิศวกรควรตรวจสอบระยะพิทช์ของลีด 1.27 มม., ระยะกึ่งกลางแบบแถวต่อแถว 8.89 มม. และความกว้างของแพดที่แนะนำ 0.76 มม. ก่อนปล่อย PCB รูปแบบที่แนะนำของผู้ผลิตระบุขนาดแถวแผ่น 7.10 มม. และ 10.50 มม. สำหรับช่วงด้านในและด้านนอกตามลำดับ
