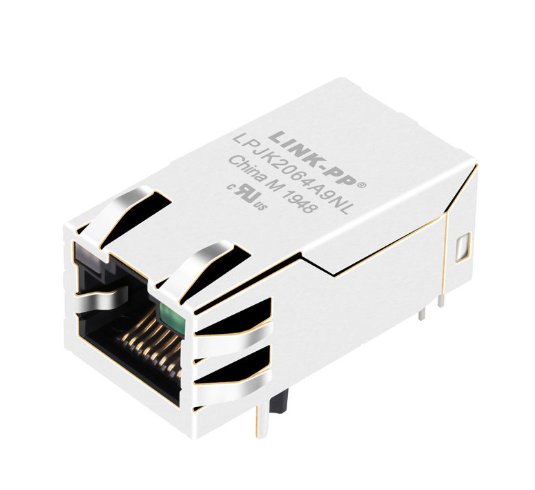

LPJK2064A9NL ขั้วต่อ RJ45 1000BASE-T พร้อมรองรับ LED และ PoE

 LINK-PP LPJK2064A9NL คือโมดูลคอนเนคเตอร์แบบรวม (ICM / Magjack) RJ45 แบบพอร์ตเดี่ยว (1x1) Gigabit (1000BASE-T) เกรดอุตสาหกรรม ออกแบบมาสำหรับการใช้งานเครือข่ายความหนาแน่นสูงที่ต้องการ Power over Ethernet (PoE) โดดเด่นด้วยหม้อแปลงแยก 1CT:1CT ในตัว, การกรองโหมดร่วม, การสิ้นสุด Bob Smith 75Ω, สปริงฟิงเกอร์ EMI แบบสัมผัสหลายจุด และ LED ในตัวแบบคู่ ให้ความสมบูรณ์ของสัญญาณที่แข็งแกร่งและการแยก 1500 Vrms ในพื้นที่ขนาดกะทัดรัด

• 🔘 [ ดาวน์โหลดเอกสารข้อมูลอย่างเป็นทางการ (LPJK2064A9NL.pdf) ]
• 🔘 [ ขอใบเสนอราคาทันที (RFQ) ]
• 🔘 [ สั่งซื้อตัวอย่างวิศวกรรมฟรี (จัดส่งใน 24-48 ชั่วโมง) ]
• 🔘 [ ดาวน์โหลดสัญลักษณ์ CAD และโมเดล 3D STEP ]

ภาพรวมทางเทคนิคที่สำคัญ

ข้อมูลจำเพาะทางไฟฟ้า

ข้อมูลจำเพาะทางไฟฟ้าต่อไปนี้สำหรับ LPJK2064A9NL ที่ 25°Cพารามิเตอร์ทางไฟฟ้า

เอกสารข้อมูลคอนเนคเตอร์ RJ45 1000BASE-T - การออกแบบเชิงกลและ PCB:

คุณสมบัติหลักของคอนเนคเตอร์ LPJK2064A9NL PoE RJ45:

LPJK2064A9NL คือคอนเนคเตอร์ RJ45 1x1 1000BASE-T พร้อมแม่เหล็กในตัว, สปริงฟิงเกอร์ EMI, ไฟแสดงสถานะ LED และการรองรับ PoE สำหรับแอปพลิเคชัน Ethernet

Gigabit Ethernet 1000BASE-T

• อินเทอร์เฟซแม่เหล็ก Ethernet ในตัว
• คอนเนคเตอร์ RJ45 แบบพอร์ตเดี่ยว 1x1
• การกำหนดค่าสปริงฟิงเกอร์ EMI
• สำหรับการป้องกันไฟแสดงสถานะ LED ในตัว
• LED สองสีเขียว/เหลืองด้านซ้าย
• LED สีเขียวด้านขวาออกแบบมาสำหรับ
• แอปพลิเคชัน PoEOCL ขั้นต่ำ 350 μH
• การแยก 1500 Vrmsระหว่างด้าน PHY และด้านสาย
• อุณหภูมิการทำงาน 0°C ถึง +70°C
• การติดตั้งแบบ Right-angle through-holeโครงสร้าง PBT + ใยแก้ว 30%
• วัสดุโครงสร้าง UL94-V0
• หน้าสัมผัสทองเหลืองฟอสเฟอร์ C5210R-EHพื้นที่สัมผัสชุบทอง, ≥6 μin
• โล่สแตนเลส SUS 304-1/2H พร้อมสปริงฟิงเกอร์ EMI
• เป็นไปตามข้อกำหนด RoHSได้รับการรับรอง UL, หมายเลขไฟล์ E484635
• ออกแบบตามข้อกำหนด IEEE 802.3
• แผนผังภายในและการกำหนดพินLPJK2064A9NL มีอินเทอร์เฟซแบบแยก 4 ช่องที่ตรงกันสำหรับการทำงานแบบ Full-duplex 1000BASE-T ที่สมบูรณ์, การสิ้นสุดแบบพาสซีฟ Bob Smith ในตัว และเส้นทางศูนย์กลางเฉพาะสำหรับ Power over Ethernet
• ไฮไลท์สถาปัตยกรรมแผนผัง
• การเชื่อมต่อด้าน PHY (พิน 1–12):
• ช่อง 1: MD1+ (พิน 11), MDCT1 (พิน 12), MD1- (พิน 10)ช่อง 2: MD2+ (พิน 4), MDCT2 (พิน 6), MD2- (พิน 5)
• ช่อง 3: MD3+ (พิน 3), MDCT3 (พิน 1), MD3- (พิน 2)ช่อง 4: MD4+ (พิน 8), MDCT4 (พิน 7), MD4- (พิน 9)พินการฉีดไฟ DC PoE (พิน 13–16):

 VC+

(พิน 13, พิน 15) และ VC−

(พิน 14, พิน 16) ส่งกำลังโดยตรงผ่านจุดศูนย์กลางของหม้อแปลงด้านสาย, รองรับกระแสสมดุลต่อเนื่อง 350 mA

การป้องกันโหมดร่วมและทรานเซียนท์ในตัว:

• การสิ้นสุดด้านสาย: ในตัว
• 4×75 Ω
• ตัวต้านทานการแยกอนุกรมกับ
• 4×22 nF

ตัวเก็บประจุการแยกแรงดันสูง: ตัวเก็บประจุแรงดันสูง 1000 pF/2 kV 1000 pF/2 kV  ตัวเก็บประจุต่อลงกราวด์โลหะภายนอก (SHIELD) โดยตรง

การรองรับแอปพลิเคชัน PoE

• LPJK2064A9NL ออกแบบมา สำหรับแอปพลิเคชัน PoE และระบุค่ากระแสไฟสาย DC แบบสมดุลต่อเนื่องสูงสุดที่:350 mA ที่ 57 VDCควรพิจารณาความสามารถของกระแสไฟด้านสายที่ระบุไว้เมื่อประเมินคุณสมบัติของคอนเนคเตอร์สำหรับสถาปัตยกรรม PoE ที่ตั้งใจไว้
• ผลิตภัณฑ์ยังให้ การแยก 1500 Vrms ระหว่างด้าน PHY และด้านสาย, ซึ่งเป็นคุณลักษณะทางไฟฟ้าที่สำคัญสำหรับอินเทอร์เฟซ Ethernet แบบแยก

สำหรับการใช้งาน PoE ที่สมบูรณ์, ผู้ออกแบบระบบควรประเมินอินเทอร์เฟซแม่เหล็ก RJ45 ร่วมกับวงจร PoE PSE/PD, PHY, ส่วนประกอบป้องกัน, การออกแบบ PCB, สภาพความร้อน และข้อกำหนด IEEE 802.3 ที่เกี่ยวข้อง

สำคัญ: ข้อกำหนด 350 mA / 57 VDC ไม่ควรถือเป็นระดับพลังงาน PoE ที่รับประกันโดยลำพัง ระดับพลังงาน PoE ที่ใช้ได้จะต้องพิจารณาจากข้อมูลจำเพาะผลิตภัณฑ์ที่สมบูรณ์และการนำไปใช้งานในระบบแอปพลิเคชันของคอนเนคเตอร์ RJ45 พร้อม LEDSOHO และเครือข่ายบรอดแบนด์

: โมเด็ม ADSL/VDSL, จุดเข้าใช้งาน Wi-Fi 6/7, GPON ONU

ระบบฝังตัวและคอมพิวเตอร์: LAN-on-Motherboard (LOM), Industrial PC (IPC), Single Board Computers (SBC)การสวิตช์และเราเตอร์ระดับองค์กร

: สวิตช์เครือข่ายแบบจัดการ 16/24/48 พอร์ต, ฮับเครือข่ายหลัก, เราเตอร์

อุปกรณ์ที่ใช้พลังงาน PoE (PD) และ PSE: กล้องวงจรปิด IP, เทอร์มินัล VoIP, เกตเวย์ IoT, ตัวควบคุมแสงสว่างอัจฉริยะ

รายการตรวจสอบการออกแบบและ EMC สำหรับวิศวกรฮาร์ดแวร์

• 1. กราวด์แชสซีเทียบกับกราวด์ดิจิทัล:ห้ามเชื่อมต่อกราวด์วงจรดิจิทัล (DGND) กับพินโลหะภายนอกของคอนเนคเตอร์โดยตรง LPJK2064A9NL มีตัวเก็บประจุ 1000 pF/2 kV ภายในที่เชื่อมต่อสัญญาณรบกวนความถี่สูงจากจุดศูนย์กลางไปยังกราวด์แชสซีได้อย่างปลอดภัย ในขณะที่ยังคงการแยก DC ความถี่ต่ำ
• 2. การเดินสายคู่ดิฟเฟอเรนเชียล:ตรวจสอบให้แน่ใจว่าคู่ดิฟเฟอเรนเชียลทั้งสี่คู่ (MD1±ถึง MD4±) ถูกเดินสายด้วยอิมพีแดนซ์ควบคุมคู่ 100 Ω รักษาความยาวคู่ภายในให้ตรงกันภายใน ±5 mils และลดการเปลี่ยนเลเยอร์ผ่านวิอาให้น้อยที่สุด
• 3. สายไฟกระแส PoE:สายไฟที่ต่อจากพิน 13, 14, 15 และ 16 ไปยังคอนโทรลเลอร์ PoE หรือสะพาน PD บนบอร์ดของคุณต้องมีขนาดความกว้างของสายไฟที่เพียงพอ (ขั้นต่ำ 25–30 mils สำหรับทองแดง 1 ออนซ์) เพื่อรองรับกระแส DC ต่อเนื่อง 350 mA โดยไม่มีความร้อนสูงเกินไป
• 4. การต่อกราวด์แผง:ตรวจสอบให้แน่ใจว่าสปริงฟิงเกอร์ EMI ที่ขอบรอบนอกสัมผัสกับขอบโลหะเปล่าของแผงหน้าปัดอย่างสม่ำเสมอ 360 องศา เพื่อป้องกันการรั่วไหลของ RF ที่ความถี่พื้นฐานของ Ethernet 125 MHz

คำถามที่พบบ่อย

Q1: ความแตกต่างหลักระหว่าง LPJK2064A9NL และคอนเนคเตอร์ Gigabit RJ45 ที่ไม่ใช่ PoE คืออะไร?
คำตอบ: LPJK2064A9NL มีสายเอาต์พุต DC แบบแยกจุดศูนย์กลาง (พิน 13 ถึง 16) ที่สามารถรองรับกระแสต่อเนื่องสูงสุด 350 mA ที่ 57 VDC Magjack มาตรฐานที่ไม่ใช่ PoE จะเชื่อมต่อจุดศูนย์กลางเหล่านี้ภายในกับตัวต้านทานการสิ้นสุด Bob Smith เท่านั้น ซึ่งไม่สามารถรองรับกระแสตรงได้และจะไหม้หากได้รับแรงดันไฟฟ้า PoE

Q2: คุณควบคุม LED สองสีบนพิน 19 และพิน 20 ได้อย่างไร?
คำตอบ: พิน 19 และ 20 เชื่อมต่อกับคู่ไดโอดคู่แบบต้านขนาน หากต้องการให้สว่างเป็นสีเขียว ให้ขับพิน 20 เป็น HIGH (1.8 V~2.6 V) และพิน 19 เป็น LOW หากต้องการให้สว่างเป็นสีเหลือง ให้สลับสถานะการขับโดยการขับพิน 19 เป็น HIGH และพิน 20 เป็น LOW เมื่อทั้งสองบรรทัด GPIO อยู่ในสถานะลอจิกเดียวกัน LED จะไม่สว่าง

Q3: สามารถใช้ LPJK2064A9NL กับ Ethernet PHY ทั้งแบบ Voltage-Mode และ Current-Mode ได้หรือไม่?
คำตอบ: ได้ LPJK2064A9NL ใช้อัตราส่วนรอบ 1CT:1CT แบบสมมาตรบนหม้อแปลงทั้งสี่ช่อง มันทำงานร่วมกับ PHY โหมดแรงดัน (ที่จุดศูนย์กลางต่อลงกราวด์ผ่านตัวเก็บประจุแยก) และ PHY โหมดกระแส (ที่จุดศูนย์กลางเชื่อมต่อกับแรงดันไฟเลี้ยง PHY เช่น +3.3 V หรือ +2.5 V) ได้อย่างราบรื่น

Q4: LPJK2064A9NL รองรับ PoE+ (IEEE 802.3at) หรือ PoE++ (IEEE 802.3bt) หรือไม่?
คำตอบ: ไม่ LPJK2064A9NL ได้รับการจัดอันดับสำหรับกระแสไฟสายสมดุลสูงสุด 350 mA ต่อเนื่องที่ 57 VDC ซึ่งสอดคล้องกับ IEEE 802.3af (PoE Type 1, สูงสุด 15.4 W) สำหรับแอปพลิเคชัน PoE+ (600 mA, 30 W) หรือ PoE++ ที่มีกำลังไฟสูงกว่า โปรดติดต่อ LINK-PP สำหรับซีรีส์แม่เหล็ก 600 mA/1000 mA ที่อัปเกรดของเรา
