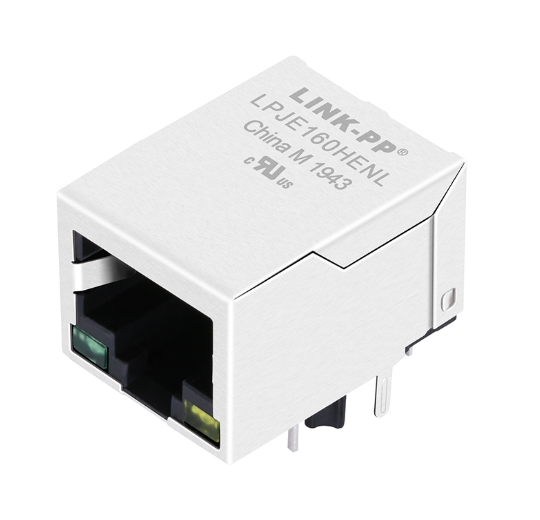

LPJE160HENL แทบดาวน์ RJ45 แจ็คโมดูเลอร์ พร้อม LED สีเขียว/เหลือง เกรดอุตสาหกรรม

LINK-PP LPJE160HENL เป็นแจ็คโมดูลาร์ RJ45 แบบป้องกันพอร์ตเดียว (1x1) 8P8C ที่ทนทาน ออกแบบทางวิศวกรรมโดยไม่มีแม่เหล็กในตัว (Non-MagJack / direct pass-through) ออกแบบมาในการวางแนว Tab-Down (Latch-Down) ที่ประหยัดพื้นที่พร้อมไฟ LED แสดงสถานะ LED สีเขียวและสีเหลืองในตัว ให้โปรไฟล์ความลึกขนาดกะทัดรัดเพียง 21.30 มม. ซึ่งสั้นกว่าตัวเชื่อมต่อ MagJack มาตรฐานมากกว่า 30%

การทำงานที่เชื่อถือได้ในช่วงอุณหภูมิอุตสาหกรรมที่ขยายตั้งแต่ -40°C ถึง +85°C LPJE160HENL โดดเด่นด้วยไดอิเล็กตริกที่ทนทานต่อแรงดันไฟฟ้า 1000V AC การชุบหน้าสัมผัสแฟลชสีทองขนาด 50 µ นิ้วที่ทนทาน และตัวเรือนเทอร์โมพลาสติกทนไฟ UL 94V-0 (ได้รับการรับรอง UL: ไฟล์ E484635) เป็นตัวเลือกการเชื่อมต่อระหว่างกันชั้นนำสำหรับการออกแบบฮาร์ดแวร์ที่ต้องการโทโพโลยีหม้อแปลงแยกภายนอก การแยกทางการแพทย์/อุตสาหกรรมไฟฟ้าแรงสูง หรืออินเทอร์เฟซบัสอนุกรมที่ไม่ใช่อีเธอร์เน็ต รวมถึง RS-485, RS-232, CAN บัส, DMX-512 และ Modbus

[ศูนย์ปฏิบัติการด้านวิศวกรรม]

• 📥 [ดาวน์โหลด Official Engineering Drawing LP09102425 (LPJE160HENL.pdf)]
• 📐 [ดาวน์โหลดโมเดล 3D STEP และรอยเท้า ECAD (Altium / KiCad / OrCAD)]
• 🎁 [ขอตัวอย่างการประเมินทางวิศวกรรมฟรี]
• 📊 [ขอใบเสนอราคาผู้ผลิตโดยตรง (RFQ)]

ข้อมูลจำเพาะทางเทคนิคและข้อมูลพารามิเตอร์

1. ข้อมูลจำเพาะทั่วไปและเครื่องกล

2. ข้อมูลจำเพาะทางไฟฟ้า (@ 25°C)

3. ข้อมูลจำเพาะทางแสงและไฟฟ้า LED แบบบูรณาการ

เพื่อป้องกันข้อผิดพลาดของโครงร่างการกลับขั้ว วงจร LED ภายในและพารามิเตอร์ทางแสงจึงมีการกำหนดไว้ด้านล่าง:

LED ซ้าย (สีเขียว) LED ขวา (สีเหลือง) PIN 9 (+) PIN 11 (+) ┌─▲─┐ ┌─▲─┐ │ │ │ │ └───┘ └───┘ PIN 10 (-) PIN 12 (-)

4. โปรไฟล์ด้านสิ่งแวดล้อมและการบัดกรี

• ช่วงอุณหภูมิในการทำงาน: -40°C ถึง +85°C (เกรดขยายอุตสาหกรรมที่แท้จริง)
• ช่วงอุณหภูมิในการจัดเก็บ: -40°C ถึง +85°C
• ขีดจำกัดความร้อนของการบัดกรีแบบ Wave / Reflow: อุณหภูมิปลาย 250°C สูงสุด 5 วินาที

เอกสารข้อมูลแจ็คโมดูลาร์ LPJE160HENL RJ45 - กลไก

เหตุใดจึงเลือก RJ45 ที่ไม่ใช่แม่เหล็ก

ในขณะที่ MagJacks ครองเครือข่ายพีซีมาตรฐาน LPJE160HENL ที่ไม่ใช่แม่เหล็กสามารถแก้ปัญหาความท้าทายทางสถาปัตยกรรมที่สำคัญในแอปพลิเคชันอุตสาหกรรมและที่ไม่ใช่อีเธอร์เน็ต:

1. โปรโตคอลแบบอนุกรมที่ไม่ใช่อีเธอร์เน็ต (RS-485 / CAN / DMX-512) หม้อแปลงรวมจะบล็อก DC/ความถี่ต่ำ LPJE160HENL ช่วยให้สามารถส่งผ่านข้อมูล DC/อนุกรมได้เต็มรูปแบบ
2. 2แม่เหล็กแยกทางการแพทย์/แม่เหล็กแยกสูงช่วยให้นักออกแบบบอร์ดสามารถจับคู่กับหม้อแปลงแยกแยกเสริมพิเศษ 4kV~6kV บน PCB
3. ขนาดกะทัดรัด ความลึก 21.30 มม. (กรอบที่จำกัดพื้นที่) สั้นกว่า MagJacks ทั่วไปมากกว่า 10 มม. (ความลึก >32 มม.) ช่วยลดรอยเท้าของแผงด้านหน้าและแบ็คเพลนลงอย่างมาก

ขนาดเครื่องกลและโครงร่าง PCB ที่แนะนำ

ขนาดเค้าโครง PCB ที่แนะนำ (มุมมองด้านบน) 15.80 มม. [กว้าง] ┌────────────────────────────┐ │ [ช่องประกบด้านหน้า] │ │ │ │ (2-Ø3.25) หมุดระบุตำแหน่ง │ ระยะห่าง: 12.93 มม. │ (2-Ø1.70) แท็บชีลด์ │ ระยะห่าง: 15.50 มม. │ │ │ พิน 9-12 (LED) │ พิทช์: 2.54 มม. │ พิน 1-8 (หน้าสัมผัสสัญญาณ) │ พิทช์: ออฟเซ็ต 1.27 มม. / แถว 2.54 มม. └─────────────────────────────┘ 21.30 มม. [ความลึก]

• ขนาดภายนอกโดยรวม: 15.80 มม. (กว้าง) × 13.70 มม. (ความสูงเหนือ PCB) × 21.30 มม. (ความลึก)
• การหาเส้นผ่านศูนย์กลางหมุดกำหนดตำแหน่ง: รู 2× Ø3.25 มม. เว้นระยะห่างจากศูนย์กลางถึงศูนย์กลาง 12.93 มม. เพื่อรักษาเสถียรภาพป้องกันการบิดตัวของกลไก
• ระยะห่างของโพสต์กราวด์กราวด์: รู 2 × Ø1.70 มม. เว้นระยะห่างที่ 15.50 มม. สำหรับการยึดติดกราวด์แผงแข็ง
• ระยะห่างหน้าสัมผัสสัญญาณ: รู 8 × Ø0.90 มม. ในแถวคู่ที่เซ (ระยะพิทช์คอลัมน์ 1.27 มม., ระยะพิทช์แถว 2.54 มม.)

บรรจุภัณฑ์ การจัดหา และโลจิสติกส์กล่องหลัก

LPJE160HENL จัดส่งในถาดเซฟแบบปล่อยไฟฟ้าสถิต (ESD) ที่ขึ้นรูปแบบกำหนดเอง ซึ่งออกแบบมาเพื่อการใส่แบบหยิบและวางแบบอัตโนมัติและสายการประกอบที่ได้มาตรฐาน:

• บรรจุภัณฑ์หลัก (ถาด): 50 ชิ้นต่อถาดขึ้นรูป
• การกำหนดค่าปึก: 20 ถาดต่อปึกแนวตั้ง (1,000 ชิ้น)
• บรรจุภัณฑ์กล่องหลัก: 2 กอง = 40 ถาด = 2,000 ชิ้นต่อกล่องหลัก
• ขนาดกล่องหลัก: 525 มม. × 300 มม. × 235 มม.
• เวลานำมาตรฐานจากโรงงาน: 2–4 สัปดาห์ (คงสต็อกบัฟเฟอร์ไว้สำหรับการคาดการณ์ OEM แบบไดนามิก)
• เอกสารการจัดส่ง: ใบรับรองความสอดคล้อง (CoC), คำชี้แจงการปฏิบัติตาม RoHS, รายการบรรจุภัณฑ์ และความสามารถในการตรวจสอบย้อนกลับแบบเต็มล็อต

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างในการทำงานระหว่าง LPJE160HENL และ RJ45 MagJack?

ตอบ: LPJE160HENL ไม่มีหม้อแปลงแม่เหล็กภายในหรือคอยล์โช้ค เป็นตัวเชื่อมต่อแบบพาสทรูโดยตรง หากคุณกำลังออกแบบพอร์ตอีเทอร์เน็ต 10/100/1000BASE-T มาตรฐานด้วยชิ้นส่วนนี้ คุณต้องวางหม้อแปลงแม่เหล็กแบบแยกบน PCB ของคุณ ในทางกลับกัน หากคุณกำลังออกแบบ RS-485, CAN บัส หรือระบบ DC ที่เป็นเอกสิทธิ์เหนือ RJ45 การออกแบบที่ไม่ใช่แม่เหล็กเป็นสิ่งจำเป็นเพื่อป้องกันการลัดวงจรแบบเหนี่ยวนำของสัญญาณ DC

คำถามที่ 2: ขั้วพินที่แน่นอนสำหรับ LED ในตัวคืออะไร

ตอบ: ตามแบบวิศวกรรม:

• LED ด้านซ้าย (สีเขียว): Pin 9 คือ Anode (+), Pin 10 คือ Cathode (-)
• LED ขวา (สีเหลือง): Pin 11 คือขั้วบวก (+), Pin 12 คือแคโทด (-)

คำถามที่ 3: ความสำคัญทางกลของการวางแนว "Tab-Down" คืออะไร

ตอบ: "Tab-Down" (หรือ Latch-Down) หมายความว่าสลักปลดปลั๊กสายเคเบิล RJ45 คว่ำหน้าลงไปยังพื้นผิวของ PCB การออกแบบนี้ป้องกันการรบกวนทางกลไกกับขอบของแชสซีส่วนบน บอร์ดลูก หรือกรอบจอแสดงผลที่ติดตั้งไว้ใกล้กับพอร์ต RJ45

คำถามที่ 4: LPJE160HENL ได้รับการจัดอันดับสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงหรือไม่

ก. ใช่. ต่างจากแจ็คโมดูลาร์มาตรฐานเชิงพาณิชย์ที่มีพิกัดเฉพาะสำหรับ 0°C ถึง +70°C เท่านั้น LPJE160HENL ได้รับพิกัดเต็มที่สำหรับอุณหภูมิการทำงาน -40°C ถึง +85°C มีอัตราการสัมผัสที่มีความทนทานสูงที่ 750 รอบการผสมพันธุ์ และมีใบรับรองการติดไฟ UL 94V-0 (ไฟล์ E484635)
