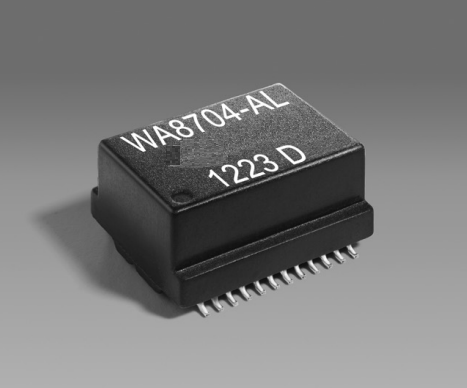

WA8704-ALD 1500Vrms PoE หม้อแปลงเส้นทางสัญญาณ (150W, IEEE 802.3bt, Gigabit)

สำหรับวิศวกรฮาร์ดแวร์ที่รวม WA8704-ALD เข้ากับการออกแบบ PCB:

1. การจัดการความร้อน: โปรดทราบว่าการจ่ายกระแสไฟ DC 1.5 A ให้กับแต่ละจุดต่อสายกลาง (center tap) ด้านสายเคเบิลจะส่งผลให้อุณหภูมิเพิ่มขึ้นประมาณ 15°C (จากอุณหภูมิแวดล้อม 25°C) ตรวจสอบให้แน่ใจว่ามีการเททองแดง (copper pouring) และการใช้เทอร์มอลเวีย (thermal vias) ที่เพียงพอในการออกแบบ PCB ของคุณเพื่อระบายความร้อน โดยเฉพาะอย่างยิ่งหากใช้งานใกล้ขีดจำกัดบนที่ 85°C
2. การบัดกรีแบบรีโฟลว์: ขั้วต่อที่ทนทานสูงสามารถทนต่อการรีโฟลว์ได้สูงสุดสามรอบ รอบละ 40 วินาที ที่อุณหภูมิ +260°C ชิ้นส่วนต้องได้รับอนุญาตให้เย็นลงจนถึงอุณหภูมิห้องก่อนระหว่างรอบต่างๆ เพื่อป้องกันความเค้นภายใน
3. การบรรจุภัณฑ์สำหรับ SMT: ชิ้นส่วนจะถูกจัดส่งในรูปแบบเทปและม้วน (250 ชิ้นต่อม้วนขนาด 13 นิ้ว) เทปพลาสติกมีความกว้าง 32.4 มม. พร้อมระยะห่างช่อง 24 มม. ซึ่งปรับให้เหมาะสมสำหรับเครื่องหยิบและวางอัตโนมัติความเร็วสูง

ภาพรวมผลิตภัณฑ์

WA8704-ALD เป็นหม้อแปลงสัญญาณ PoE (Power over Ethernet) คุณภาพสูง ประสิทธิภาพสูง ออกแบบมาโดยเฉพาะเพื่อตอบสนองและเกินกว่าข้อกำหนดที่เข้มงวดของมาตรฐาน PoE กำลังสูง IEEE 802.3bt หม้อแปลงแบบติดตั้งบนพื้นผิว (SMD) นี้ออกแบบมาสำหรับแอปพลิเคชัน Gigabit Ethernet (Gbit) ยุคถัดไป

สามารถจัดการเส้นทางสัญญาณ 4 คู่ กำลัง 150 W ได้อย่างมหาศาล ด้วยกระแส 1.5 A ที่แต่ละจุดต่อสายกลาง WA8704-ALD ให้การจ่ายไฟที่ไม่เคยมีมาก่อนโดยไม่ลดทอนความสมบูรณ์ของสัญญาณ มีประสิทธิภาพเหนือกว่าข้อกำหนด Return Loss สำหรับ Gigabit Ethernet อย่างมาก ทำให้มั่นใจได้ถึงการส่งข้อมูลที่สมบูรณ์แบบควบคู่ไปกับกำลังวัตต์สูง ด้วยช่วงอุณหภูมิการทำงานในอุตสาหกรรมตั้งแต่ –40°C ถึง +85°C และการแยกฉนวนที่แข็งแกร่ง 1500 Vrms หม้อแปลงนี้จึงเป็นตัวเลือกที่ชัดเจนสำหรับวิศวกรที่ออกแบบสวิตช์ PoE กำลังสูง กล้อง PTZ ขั้นสูง เซลล์ขนาดเล็ก 5G และเครือข่ายไฟอัจฉริยะ PoE

คุณสมบัติหลัก

1. การจัดการกำลังไฟยุคถัดไป (IEEE 802.3bt)

ออกแบบมาสำหรับแอปพลิเคชัน PoE++ ที่ต้องการมากที่สุด WA8704-ALD รองรับสถาปัตยกรรมกำลังไฟ 4 คู่ 150W สามารถจัดการกระแสไฟ DC 1.5 A ต่อจุดต่อสายกลางด้านสายเคเบิลด้วยประสิทธิภาพเชิงความร้อนที่ยอดเยี่ยม (ทำให้เกิดอุณหภูมิเพิ่มขึ้นเพียง 15°C จากอุณหภูมิแวดล้อมพื้นฐาน 25°C)

2. ความสมบูรณ์ของสัญญาณ Gigabit ที่ไร้ที่ติ

การจ่ายไฟไม่ควรมาพร้อมกับความเร็วข้อมูลที่ลดลง หม้อแปลงนี้พันด้วยแกนเฟอร์ไรต์เกรดสูงอย่างพิถีพิถันเพื่อให้มีประสิทธิภาพเหนือกว่าข้อกำหนด Return Loss ของ Gigabit Ethernet มาตรฐาน ลดการรบกวนข้ามช่องสัญญาณ (crosstalk) และเพิ่มการปฏิเสธสัญญาณรบกวนแบบ Differential to Common Mode (DCCMR)

3. การแยกฉนวนและการก่อสร้างที่เชื่อถือได้สูง

ความปลอดภัยและความทนทานเป็นสิ่งสำคัญสูงสุดในฮาร์ดแวร์ B2B WA8704-ALD ให้การแยกฉนวนระหว่างขดลวด (winding-to-winding) 1500 Vrms (เป็นเวลาหนึ่งนาที) นอกจากนี้ ยังมีระดับ MSL 1 (Moisture Sensitivity Level) ซึ่งหมายความว่ามีอายุการใช้งานบนแผงวงจรไม่จำกัด (<30°C / 85% RH) และไม่จำเป็นต้องอบก่อนการบัดกรีแบบรีโฟลว์

ข้อมูลจำเพาะทางเทคนิค

1. พารามิเตอร์ทางไฟฟ้าและประสิทธิภาพ

2. ข้อมูลจำเพาะเชิงกลและวัสดุ

3. การให้คะแนนด้านสิ่งแวดล้อมและการบัดกรี

เอกสารข้อมูลหม้อแปลง PoE WA8704-ALD

แอปพลิเคชันเป้าหมาย

WA8704-ALD เป็นส่วนประกอบแบบพาสซีฟที่จำเป็นสำหรับอุปกรณ์จ่ายไฟ (PSE) และอุปกรณ์ที่ได้รับพลังงาน (PD) ที่ต้องการการปฏิบัติตามมาตรฐาน IEEE 802.3bt:

• โครงสร้างพื้นฐานเครือข่าย: สวิตช์ PoE++ กำลังสูง, มิดสแปน, และอินเจคเตอร์
• โทรคมนาคม: เซลล์ขนาดเล็ก 5G และจุดเข้าใช้งาน Wi-Fi 6/6E ภายนอกอาคาร
• อาคารอัจฉริยะและความปลอดภัย: กล้อง IP แบบ Pan-Tilt-Zoom (PTZ), ระบบไฟ LED อัจฉริยะ (ไฟ PoE), และแผงควบคุมการเข้าถึง
• IoT อุตสาหกรรม: คอมพิวเตอร์อุตสาหกรรมและฮับเซ็นเซอร์ระยะไกลที่ต้องการการจ่ายไฟและข้อมูลความเร็วสูงผ่านสายเคเบิลเส้นเดียว

คำถามที่พบบ่อย

ถาม: การจัดการกำลังไฟสูงสุดของหม้อแปลง WA8704-ALD คือเท่าใด?

ตอบ: WA8704-ALD ได้รับการออกแบบมาเพื่อจัดการเส้นทางสัญญาณ 4 คู่ กำลัง 150 W ด้วยกระแสไฟ DC สูงสุด 1.5 A ที่แต่ละจุดต่อสายกลาง ทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชัน IEEE 802.3bt PoE++

ถาม: หม้อแปลงนี้รองรับความเร็ว Gigabit Ethernet หรือไม่?

ตอบ: ใช่ หม้อแปลงนี้ออกแบบมาสำหรับ Gigabit Ethernet (Gbit) โดยเฉพาะ และมีประสิทธิภาพเหนือกว่าข้อกำหนด Return Loss มาตรฐาน เพื่อรับประกันความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม

ถาม: อัตราแรงดันไฟฟ้าแยกฉนวน (Hi-pot) คือเท่าใด?

ตอบ: หม้อแปลงมีแรงดันไฟฟ้าแยกฉนวนที่แข็งแกร่ง 1500 Vrms เป็นเวลาหนึ่งนาที (ขดลวดต่อขดลวด)

ถาม: WA8704-ALD มีความไวต่อความชื้นระหว่างการประกอบ PCB หรือไม่?

ตอบ: ไม่ หม้อแปลงมีระดับความไวต่อความชื้น (MSL) ที่ระดับ 1 ซึ่งหมายความว่ามีอายุการใช้งานบนแผงวงจรไม่จำกัดภายใต้สภาวะมาตรฐาน (<30°C / 85% RH) และไม่จำเป็นต้องอบก่อนการบัดกรีแบบรีโฟลว์

ถาม: ขนาดที่แน่นอนของส่วนประกอบนี้คือเท่าใด?

ตอบ: ขนาดสูงสุดคือ 16.50 มม. (ความยาว) x 18.60 มม. (ความกว้าง) x 10.16 มม. (ความสูง) ใช้รูปแบบการติดตั้งบนพื้นผิว (SMD) แบบ 24 ขา
