LPJD0011DNL คอนเนคเตอร์ RJ45 แนวตั้ง พร้อมแม่เหล็ก 10/100 แบบเข้าด้านบน

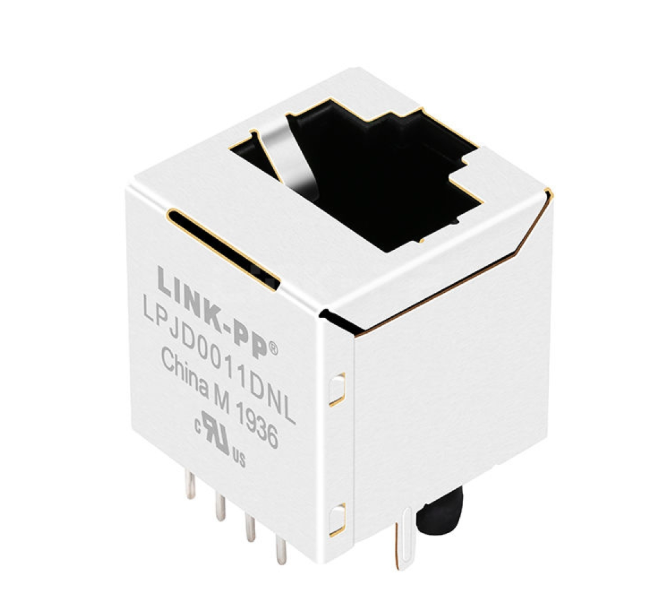

LINK-PP LPJD0011DNL เป็น Magjack RJ45 แบบแนวตั้ง (เข้าด้านบน 180°) ที่มีความน่าเชื่อถือสูงออกแบบมาสำหรับแอปพลิเคชัน 10/100Base-T Fast Ethernet ด้วยการรวมวงจรแม่เหล็กแยกและวงจรกรองสัญญาณรบกวนแบบโหมดร่วมเข้ากับตัวเรือนแนวตั้งโดยตรง ตัวเชื่อมต่อนี้ช่วยลดพื้นที่บนแผงวงจรพิมพ์และปรับปรุงการเดินสายเคเบิลในดีไซน์ที่ต้องการความกะทัดรัดหรือการวางซ้อนกันทำงานในช่วงอุณหภูมิเชิงพาณิชย์ 0°C ถึง 70°C LPJD0011DNL เป็นไปตามมาตรฐาน IEEE 802.3 อย่างสมบูรณ์ มีวงจร Bob Smith termination ที่แข็งแกร่งเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) และไม่มี LED ทำให้เป็นโซลูชันที่คุ้มค่าและประหยัดพื้นที่สำหรับโมเด็ม SOHO, สวิตช์ และแอปพลิเคชัน LAN-on-Motherboard (LOM)

ข้อมูลจำเพาะทางเทคนิคของ LPJD0011DNL Vertical RJ45 Magjack

1. พารามิเตอร์ทั่วไปและทางกล

คุณสมบัติ

พารามิเตอร์

คุณสมบัติหลักของ

10/100Base-T Top Entry RJ451. การเพิ่มประสิทธิภาพพื้นที่แนวตั้ง (เข้าด้านบน 180°)

แตกต่างจากขั้วต่อมุมฉากมาตรฐาน การวางแนวตั้ง 180 องศาช่วยให้เสียบสายเครือข่ายจากด้านบนได้ ซึ่งมีความสำคัญอย่างยิ่งสำหรับดีไซน์แชสซีแบบบนลงล่าง อุปกรณ์ทดสอบ และการกำหนดค่าแผงวงจรหลายแผงที่หนาแน่น

2. การลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าขั้นสูง (Bob Smith Termination)

แผนผังภายในมีหม้อแปลงแยกแบบรวมพร้อมวงจร Bob Smith termination ในตัว หมุดที่ไม่ได้ใช้และจุดต่อกลางจะถูกต่อด้วยตัวต้านทาน 75Ω และใช้ตัวเก็บประจุแรงดันสูง 1000pF/2KV ที่เชื่อมต่อกับกราวด์ของชีลด์ สิ่งนี้ช่วยลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ได้อย่างมากและป้องกันการสะท้อนของสัญญาณ

3. การผลิตที่มีความน่าเชื่อถือสูง

ฉนวน HiPot 1500Vrms:

• ป้องกันตัวรับส่งสัญญาณ PHY ปลายทางจากแรงดันไฟฟ้ากระชากและการคายประจุไฟฟ้าสถิตเข้ากันได้กับการบัดกรีแบบคลื่น:
• ตัวเรือนเทอร์โมพลาสติก UL94V-0 ทนต่ออุณหภูมิสูงสุดของการบัดกรีแบบคลื่น 265°C ได้นานถึง 5 วินาทีการชุบทอง 6µ":
• รับประกันการเชื่อมต่อที่เสถียรและการทนต่อการกัดกร่อนสำหรับสภาพแวดล้อมเชิงพาณิชย์มาตรฐานแอปพลิเคชันของ

10/100Base-T Vertical RJ45LPJD0011DNL ถูกออกแบบมาสำหรับฮาร์ดแวร์เครือข่ายภายในอาคารและเชิงพาณิชย์มาตรฐาน รวมถึง:

อุปกรณ์ SOHO:

• โมเด็ม ADSL/VDSL, เราเตอร์บ้านเครือข่าย:

• ฮับและสวิตช์ Fast Ethernetคอมพิวเตอร์:

• LAN-on-Motherboard (LOM) และแผงวงจร PC แบบฝังคำถามที่พบบ่อย

ถาม: ทิศทางการติดตั้งของ LPJD0011DNL คืออะไร?

ตอบ: มีทิศทางการติดตั้งแนวตั้ง 180 องศา (เข้าด้านบน) ซึ่งหมายความว่าสาย Ethernet จะถูกเสียบตั้งฉากกับแผงวงจรพิมพ์

ถาม: ขั้วต่อ RJ45 นี้รองรับ PoE หรือไม่?

ตอบ: ไม่ LPJD0011DNL ถูกออกแบบมาสำหรับการส่งข้อมูล LAN Ethernet มาตรฐาน (ไม่ใช่ PoE)

ถาม: ช่วงอุณหภูมิในการทำงานคือเท่าใด?

ตอบ: รองรับช่วงอุณหภูมิการทำงานเชิงพาณิชย์มาตรฐานตั้งแต่ 0°C ถึง 70°C

ถาม: มีไฟ LED ในตัวหรือไม่?

ตอบ: ไม่ รุ่นนี้ (LPJD0011DNL) ถูกออกแบบมาโดยไม่มีไฟแสดงสถานะ LED เพื่อประหยัดค่าใช้จ่ายและลดความซับซ้อนในการเดินสายบนแผงวงจรพิมพ์

ถาม: โปรไฟล์การบัดกรีที่แนะนำคืออะไร?

ตอบ: สำหรับการบัดกรีแบบคลื่น THT อุณหภูมิปลายหัวแร้งสูงสุดที่แนะนำคือ 265°C เป็นเวลาไม่เกิน 5 วินาที
