รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: LPJG0801ABNL
เอกสาร: LPJG0801ABNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้น
ราคา: $0.09-$0.85
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
LPJG0801ABNL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
หมายเลขชิ้นส่วน: |
LPJG0801ABNL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

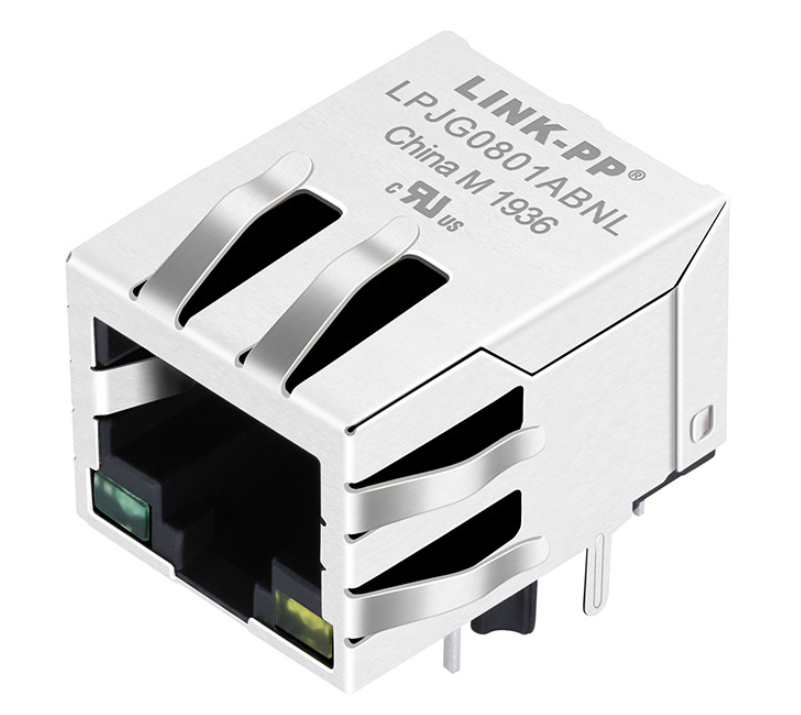

LPJG0801ABNL แจ็คแม่เหล็ก Gigabit RJ45 เครื่องเชื่อม 1000Base-T RJ45 เครื่องเชื่อม LINK-PP RJ45 เครื่องเชื่อมแม่เหล็กอีเทอร์เน็ต 1x1 Port RJ45
LPJG0801ABNL เป็นตัวเชื่อมสตรี RJ45 ที่มีประสิทธิภาพสูง 1x1 ท่าทางที่มีแม่เหล็กบูรณาการที่ออกแบบโดยเฉพาะสําหรับการใช้งาน Gigabit Ethernet (10/100/1000 Base-T)ออกแบบให้กับฮาร์ดแวร์เครือข่ายที่แข็งแกร่ง, Magjack มุมขวา 90 องศา (ทางเข้าด้าน) นี้รวมกัน EMI การป้องกันที่ดีกว่ากับพื้นที่ที่ประหยัดการบูรณาการ
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)สอดคล้องอย่างเต็มที่กับมาตรฐาน IEEE 802.3 และแนวทาง RoHS และได้รับการรับรองจาก ULการส่งข้อมูลความเร็วสูงสําหรับอุปกรณ์เครือข่ายธุรกิจและผู้บริโภค.
| ปริมาตร | รายละเอียด |
|---|---|
| เลขส่วน | LPJG0801ABNL |
| ผู้ผลิต | LINK-PP |
| ประเภทสินค้า | แจ็คแม่เหล็ก RJ45 |
| การตั้งค่าท่าเรือ | 1 × 1 |
| ประเภทเครื่องเชื่อม | RJ45 หญิง (10P8C) |
| ความเร็ว Ethernet | 10/100/1000BASE-T |
| ประเภทการติดตั้ง | ผ่านหลุม |
| การเรียนรู้ | มุมขวา (90° ทางเข้าข้าง) |
| ตําแหน่งล็อค | ลง |
| ปราง | ใช่ |
| EMI สปริงนิ้วมือ | ใช่ |
| การตั้งค่า LED | ซ้ายเขียว / ขวาเหลือง |
| การสนับสนุน PoE | ไม่ใช้อุปกรณ์ PoE |
| จํานวนแกน | 8 |
| ความกว้าง | 15.94 มิลลิเมตร |
| ความสูง | 13.30 มิลลิเมตร (ยกเว้นสตาร์ทและสตาร์ทการติดตั้ง) |
| ความลึก (ความยาว) | 21.25 มม. |
| มาตรฐาน | ไออีอี 8023 |
| การรับรอง | UL (E484635), RoHS |
| ปริมาตร | รายละเอียด |
|---|---|
| มาตรฐาน Ethernet | 1000BASE-T |
| อัตราการหมุน | 1CT:1CT ± 5% |
| อุปทานวงจรเปิด (OCL) | ≥ 350 μH @ 100 kHz, 0.1 V, 8 mA ความคัดค้าน DC |
| โลตติจ์แยก | 1500 Vrms (PHY ถึงเส้น) |
| การสูญเสียการใส่ | ≤ 1.2 dB (1 ‰ 100 MHz) |
| ผลกําไรเสีย |
≥ 16 dB (1 ∆ 30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (6080 MHz) ≥ 8 dB (80~100 MHz) |
| การสื่อสาร | ≥ 30 dB (1 ‰ 100 MHz) |
| การปฏิเสธแบบทั่วไป (CMR) | ≥ 30 dB (1 ‰ 100 MHz) |
| โบบ สมิธ | รองรับ 4 × 75 Ω ที่บูรณาการ + 1000 pF / 2 kV Capacitor |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| ลักษณะ | รายละเอียด |
|---|---|
| บ้านพัก | PBT + 30% สายแก้ว UL94V-0 |
| วัสดุติดต่อ | โฟสฟอร์ทองแดง (C5210R-EH), 0.35 มิลลิเมตร |
| คอนแทคเพลติ้ง | การเคลือบทองคัดเลือก ≥6 μin |
| หมุนลวด | ทองแดง (C2680R-H), 0.35 มิลลิเมตร |
| ปราง | SUS304 สแตนเลส 0.20 มม. |
| การคุ้มครอง EMI | หน่วยสกัด EMI |
| แนะนําการผสม | การเชื่อมคลื่น 250 °C / 5 วินาทีสูงสุด |
ออกแบบมาเพื่อการสื่อสารข้อมูลที่มีความน่าเชื่อถือสูง แม็กแจ็คกิ๊กบิตนี้เป็นส่วนประกอบที่สมบูรณ์แบบสําหรับ
LINK-PP มีความเชี่ยวชาญในการเชื่อมต่อ Ethernet และองค์ประกอบแม่เหล็ก25 ปี, บริการให้กับผู้ผลิตเครือข่าย, อัตโนมัติอุตสาหกรรม, โทรคมนาคม, รถยนต์และอุปกรณ์การแพทย์ทั่วโลก
ข้อดีของเราคือ:
สินค้าของเราประกอบด้วย:
LPJG0801ABNL คือเครื่องเชื่อมต่อ Gigabit RJ45 มีประตูเดียว พร้อมแม่เหล็ก Ethernet ที่บูรณาการ, การสนับสนุน10/100/1000BASE-Tการใช้งาน Ethernet
ใช่ มันรวมแปลงแยกอีเทอร์เน็ต เครื่องกดก้นแบบทั่วไป วงจรปลายบ๊อบสมิธ
ไม่ LPJG0801ABNL มาตรฐานถูกออกแบบเพื่ออีเทอร์เน็ต Gigabit ที่ไม่ใช่ PoEหากต้องการการสนับสนุน PoE LINK-PP ให้บริการ PoE และ PoE + MagJack
แม็กเนติกที่บูรณาการการแยก 1500 Vrmsระหว่างด้าน PHY และด้านเคเบิล ซึ่งตอบสนองความต้องการการแยกแยก IEEE Ethernet
เครื่องเชื่อมรวม:
เหล่านี้สามารถตั้งค่าสําหรับการแสดงลิงค์, กิจกรรม, หรือความเร็วขึ้นอยู่กับ Ethernet PHY.
นิ้วสปริง EMI ที่บูรณาการ ปรับปรุงการติดดินชัสซี่ ลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และช่วยอุปกรณ์เครือข่ายให้ตอบสนองความต้องการ EMC
ใช่ LINK-PP รองรับการปรับแต่งสําหรับ:
